Instrukcja obsługi modułu sterowania ogrzewaniem NodOn...

Instrukcja obsługi modułu sterowania ogrzewaniem NodOn SIN-2-FP-21. Dowiedz się, jak bezpiecznie zainstalować urządzenie, sparować je z kontrolerem EnOcean oraz zarządzać trybami pracy grzejnika.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Moduł NodOn SIN-2-FP-21 służy do zdalnego sterowania grzejnikami elektrycznymi typu 'Fil Pilote' za pomocą protokołu EnOcean. Instalacja wymaga podłączenia zasilania oraz przewodu sterującego do odpowiednich zacisków modułu. str. 1, 2

Najważniejsze czynności

  • Parowanie z kontrolerem: 3 szybkie naciśnięcia przycisku na module, następnie naciśnięcie przycisku na kontrolerze w ciągu 30 sekund. str. 1, 2
  • Resetowanie modułu: Przytrzymaj przycisk >5s (dioda miga pomarańczowo), następnie naciśnij krótko przycisk. str. 1, 2

Pierwsze uruchomienie

  • Po pierwszym włączeniu zasilania moduł jest w trybie 'Confort' (dioda świeci na zielono). str. 1, 2

Problemy i rozwiązania

Dioda miga na pomarańczowo podczas parowania

Limit 18 kontrolerów osiągnięty; usuń stary kontroler przed dodaniem nowego.

str. 1, 2

Konserwacja i reset

  • Resetowanie do ustawień fabrycznych: przytrzymaj przycisk >5s, potem krótko naciśnij. str. 1, 2

Dane techniczne

Parametr Wartość Znaczenie Strony
Zasilanie 230V AC ~ 50Hz Standardowe zasilanie sieciowe str. 1, 2
Moc maksymalna 3680 W Maksymalne obciążenie grzejnika str. 1, 2
Stopień ochrony IP 20 Ochrona przed ciałami stałymi, brak ochrony przed wodą str. 1, 2

Gdzie szukać w PDF

  • Instrukcja obsługi (FR) str. 1
  • User Guide (EN) str. 2
Spis treści

Najważniejsze informacje

Moduł sterowania ogrzewaniem NodOn SIN-2-FP-21 służy do zdalnego sterowania grzejnikami typu "fil pilote" (przewód sterujący) za pomocą protokołu EnOcean. Przed przystąpieniem do jakichkolwiek prac instalacyjnych należy bezwzględnie odłączyć zasilanie elektryczne w skrzynce bezpiecznikowej, aby uniknąć ryzyka porażenia prądem.

Instalacja

Urządzenie powinno być instalowane przez wykwalifikowanego specjalistę. Moduł montuje się za przepustem kablowym grzejnika lub w puszce instalacyjnej.

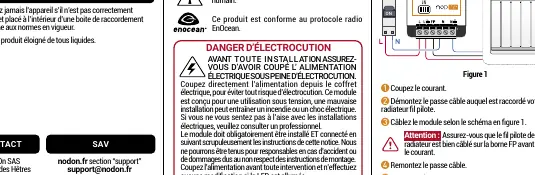

Schemat podłączenia modułu (Figure 1)
Schemat podłączenia modułu (Figure 1)
  • Krok 1: Odłącz zasilanie elektryczne.
  • Krok 2: Zdemontuj przepust kablowy grzejnika.
  • Krok 3: Podłącz przewody zgodnie ze schematem (Rysunek 1):
    • L: Faza zasilania
    • L (z ikoną grzejnika): Faza grzejnika
    • FP: Przewód sterujący (Fil Pilote)
    • N: Neutralny zasilania
    • N (z ikoną grzejnika): Neutralny grzejnika
  • Krok 4: Zamontuj ponownie przepust kablowy.
  • Krok 5: Włącz zasilanie.

Każdy zacisk obsługuje przewód o przekroju do 2,5 mm² (odizolowany na 8 mm).

Obsługa i tryby pracy

Po pierwszym włączeniu zasilania moduł domyślnie pracuje w trybie Confort (dioda LED świeci na zielono). Krótkie naciśnięcie przycisku na module zmienia tryb pracy:

  • Confort -> Eco: Dioda miga 1 raz na pomarańczowo.
  • Eco -> Hors Gel (Ochrona przed zamarzaniem): Dioda miga 2 razy na pomarańczowo.
  • Hors Gel -> Arrêt (Stop): Dioda miga 3 razy na pomarańczowo.
  • Arrêt -> Confort: Dioda miga 4 razy na pomarańczowo.

W przypadku użycia z centralą domotyki dostępnych jest 6 trybów (Confort, Confort -1°C, Confort -2°C, Eco, Hors Gel, Arrêt).

Parowanie

Aby dodać pilot lub przełącznik (kompatybilny z EnOcean):

  1. Upewnij się, że moduł jest podłączony do zasilania.
  2. Uruchom tryb parowania, wykonując 3 szybkie naciśnięcia przycisku na module (dioda miga na czerwono).
  3. W ciągu 30 sekund naciśnij przycisk na swoim kontrolerze.
  4. Dioda LED modułu zamiga 2 razy na zielono, potwierdzając parowanie.

Resetowanie

Aby przywrócić ustawienia fabryczne:

  1. Naciśnij i przytrzymaj przycisk na module przez ponad 5 sekund, aż dioda zacznie migać na pomarańczowo.
  2. Naciśnij przycisk ponownie (krótkie naciśnięcie), aby potwierdzić reset.
  3. Dioda zamiga naprzemiennie na czerwono i zielono, a następnie zaświeci się na zielono.

Praktyczna pomoc

Typowe problemy

Dioda miga na pomarańczowo podczas parowania

Osiągnięto limit 18 sparowanych kontrolerów. Należy usunąć jeden z istniejących kontrolerów, aby dodać nowy.

Brak reakcji po podłączeniu

Sprawdź, czy przewód sterujący grzejnika (Fil Pilote) jest poprawnie podłączony do zacisku FP.

Przed użyciem

  • Odłącz zasilanie elektryczne przed instalacją.
  • Upewnij się, że grzejnik posiada funkcję Fil Pilote.
  • Sprawdź, czy przewody są odizolowane na 8 mm.
  • Upewnij się, że moduł jest w zasięgu sieci EnOcean (do 30m wewnątrz).

Parametry w praktyce

Moc maksymalna grzejnika
3680 W - nie przekraczaj tej wartości.
Stopień ochrony IP 20
Urządzenie do użytku wyłącznie wewnątrz pomieszczeń, chronić przed cieczami.
Częstotliwość radiowa
868,0 do 868,6 MHz (standard EnOcean).

Ilustracje i schematy

  • Schemat instalacji (Figure 1) pokazuje poprawne podłączenie fazy (L) i neutralnego (N) zarówno od strony zasilania, jak i grzejnika, oraz dedykowany zacisk dla przewodu sterującego (FP).

Zgodność modelu

  • Wymaga centrali domotyki dla pełnej funkcjonalności (pomiar energii, 6 trybów pracy).
  • Kompatybilny z protokołem EnOcean.
