Instrukcja obsługi termostatu Emerson Blue Wireless Easy Install 1F98EZ-1621

Kompletny przewodnik instalacji i konfiguracji bezprzewodowego termostatu Emerson Blue 1F98EZ-1621. Dowiedz się, jak zamontować moduł sterowania, skonfigurować interfejs, sparować urządzenia bezprzewodowe i rozwiązywać problemy z systemem...

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • System Emerson Blue 1F98EZ-1621 to bezprzewodowy sterownik HVAC. Instalacja wymaga montażu modułu sterowania przy piecu, podłączenia czujnika RAS oraz konfiguracji interfejsu użytkownika. Urządzenia są fabrycznie sparowane. str. 1, 3

Najważniejsze czynności

  • Montaż czujnika RAS str. 3
  • Parowanie urządzeń str. 11

Pierwsze uruchomienie

  • Instalacja baterii str. 5
  • Konfiguracja menu instalatora str. 6

Problemy i rozwiązania

Błąd komunikacji

Sprawdź zasilanie 24V, przesuń urządzenia bliżej siebie lub wykonaj procedurę parowania.

str. 10, 11

Kody błędów

Kod Znaczenie Działanie Strony
Comfort Alert Flash 1 Długi czas pracy sprężarki (Long Run Time) Sprawdź poziom czynnika, filtr powietrza, cewkę parownika. str. 12
Comfort Alert Flash 2 Problem z ciśnieniem systemu (System Pressure Trip) Sprawdź ciśnienie, wentylator skraplacza, przepływ powietrza. str. 12

Konserwacja i reset

  • Resetowanie urządzenia str. 10

Dane techniczne

Parametr Wartość Znaczenie Strony
Napięcie 20-30 VAC Zasilanie modułu sterowania str. 2
Zakres temperatury 7°C - 37°C Zakres nastaw str. 2

Gdzie szukać w PDF

  • Montaż i okablowanie str. 3, 4
  • Konfiguracja str. 6
  • Rozwiązywanie problemów str. 10, 11, 12
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

System Emerson Blue 1F98EZ-1621 to bezprzewodowy sterownik HVAC przeznaczony do obsługi systemów z pompą ciepła (do 4 stopni grzania/2 chłodzenia) lub systemów konwencjonalnych (do 2 stopni grzania/2 chłodzenia). Zestaw składa się z interfejsu użytkownika (Comfort Interface), modułu sterowania (Equipment Control Module) oraz czujnika powietrza powrotnego (RAS). Urządzenia są fabrycznie sparowane, co ułatwia instalację.

Montaż czujnika powietrza powrotnego (RAS) i modułu sterowania

Czujnik RAS jest niezbędny do pracy systemu i monitoruje temperaturę powietrza powrotnego.

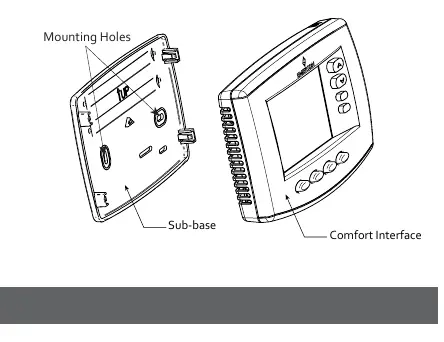

Montaż interfejsu na ścianie
Montaż interfejsu na ścianie
  • Wywierć otwór 1/4 cala w kanale powietrza powrotnego, co najmniej 18 cali przed nawilżaczem lub innymi akcesoriami HVAC.
  • Zamocuj czujnik RAS za pomocą dwóch wkrętów do blachy.
  • Zamontuj moduł sterowania (Equipment Control Module) na ścianie w pobliżu urządzenia HVAC lub na obudowie (nie instaluj wewnątrz urządzenia).
  • Podłącz przewód czujnika RAS do modułu sterowania.

Okablowanie modułu sterowania

Przed przystąpieniem do prac elektrycznych wyłącz zasilanie systemu HVAC.

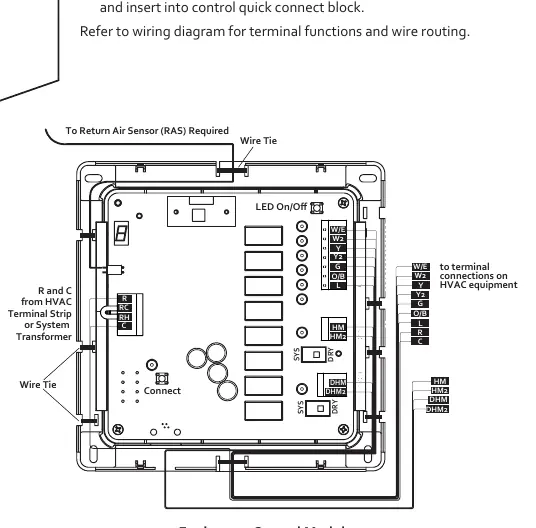

Schemat połączeń modułu sterowania
Schemat połączeń modułu sterowania
Szczegółowy schemat połączeń HVAC
Szczegółowy schemat połączeń HVAC
  1. Zdejmij pokrywę modułu sterowania.
  2. Użyj przewodu termostatowego do połączenia modułu z urządzeniem HVAC.
  3. Wprowadź wiązkę przewodów do dolnej części modułu.
  4. Podłącz przewody R i C do lewej strony modułu.
  5. Pozostałe przewody podłącz do odpowiednich terminali po prawej stronie zgodnie ze schematem (W/E, W2, Y, Y2, G, O/B, L, HM, DHM).
  6. Zabezpiecz przewody opaskami zaciskowymi.

Instalacja baterii

Zainstaluj 4 baterie typu AA w interfejsie użytkownika (Comfort Interface). Komunikacja bezprzewodowa jest skonfigurowana fabrycznie, więc nie ma potrzeby naciskania przycisków łączenia podczas pierwszej instalacji.

Instalacja baterii w interfejsie
Instalacja baterii w interfejsie

Konfiguracja interfejsu (Menu instalatora)

Aby wejść w menu zaawansowanej konfiguracji instalatora:

  • Na ekranie głównym naciśnij i przytrzymaj przycisk Menu przez około 5 sekund.
  • Naciśnij ponownie przycisk Menu przez 5 sekund, aby przejść do menu zaawansowanego.
  • Użyj przycisku Next, aby przechodzić między opcjami.
  • Użyj przycisków strzałek, aby zmieniać ustawienia (np. konfiguracja systemu, typ paliwa, opóźnienia sprężarki).

Parowanie urządzeń bezprzewodowych

Jeśli system wymaga ponownego sparowania:

  1. Na interfejsie naciśnij Menu, a następnie Connect.
  2. Przejdź do modułu sterowania i naciśnij przycisk Connect (dioda LED zacznie migać na zielono).
  3. Naciśnij przycisk Connect na urządzeniu, które chcesz dodać.

Rozwiązywanie problemów

System posiada wbudowaną diagnostykę. W przypadku awarii komunikacji sprawdź zasilanie 24V na terminalach R-C modułu sterowania lub przesuń interfejs bliżej modułu. W systemach z technologią Comfort Alert, kody błędów (liczba mignięć diody LED) wskazują konkretne problemy, takie jak długi czas pracy sprężarki, wysokie ciśnienie lub zwarcie.

Praktyczna pomoc

Typowe problemy

Błąd komunikacji (Failed)

Sprawdź zasilanie 24V na R-C modułu sterowania, przesuń interfejs bliżej modułu lub usuń przeszkody.

Brak chłodzenia

Upewnij się, że ustawiono tryb chłodzenia. Sprawdź diody LED na terminalu Y modułu sterowania. Jeśli migają, system wysyła sygnał.

Brak grzania

Upewnij się, że ustawiono tryb grzania i podnieś nastawę temperatury. Sprawdź diody LED na terminalu W/E lub W2.

Sprężarka pracuje zbyt krótko lub zbyt długo

Dostosuj ustawienia cyklu (SL - slow cycle) w menu instalatora, jeśli wymagane są dłuższe cykle pracy.

Przed użyciem

  • Wyłącz zasilanie systemu HVAC przed instalacją.
  • Zamontuj czujnik RAS w kanale powietrza powrotnego.
  • Zainstaluj 4 baterie AA w interfejsie.
  • Sprawdź komunikację bezprzewodową przed ostatecznym montażem na ścianie.
  • Skonfiguruj menu instalatora zgodnie z typem systemu (pompa ciepła/konwencjonalny).

Parametry w praktyce

Napięcie zasilania
20-30 VAC.
Obciążenie terminali
Maksymalnie 1.0A na terminal, 2.5A łącznie dla wszystkich.
Zakres nastaw temperatury
45°F do 99°F (7°C do 37°C).

Ilustracje i schematy

  • Schemat połączeń modułu sterowania pokazuje podłączenie do jednostki wewnętrznej (piec/AHU) oraz zewnętrznej (skraplacz).
  • Diody LED na module sterowania wskazują stan pracy (W/E, W2, Y, Y2, G, O/B, HM, DHM).

Zgodność modelu

  • Obsługuje do 4 stopni grzania/2 chłodzenia w pompach ciepła.
  • Obsługuje do 2 stopni grzania/2 chłodzenia w systemach konwencjonalnych.
  • Wymaga zasilania 24V AC.
