Instrukcja obsługi termostatu programowalnego Emerson 1F85U-42PR

Poznaj funkcje i konfigurację termostatu Emerson 1F85U-42PR. Instrukcja zawiera schematy podłączenia, ustawienia menu instalatora, programowanie harmonogramu oraz wskazówki dotyczące rozwiązywania problemów.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Aby wejść do menu instalatora, przytrzymaj przycisk Menu przez 8 sekund. Menu to pozwala na konfigurację typu systemu (AC/HP), ustawienia cykli pracy oraz limity temperatury. str. 3

Najważniejsze czynności

Resetowanie ustawień użytkownika i harmonogramu str. 8
Programowanie harmonogramu str. 7

Pierwsze uruchomienie

Ustawianie czasu i dnia str. 6

Problemy i rozwiązania

No Heat / No Cool

Sprawdź bezpieczniki, przełącznik zasilania pieca, drzwi komory dmuchawy oraz połączenia przewodów.

str. 7, 8

Konserwacja i reset

Resetowanie termostatu (twardy reset) str. 8

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Electrical Rating	mV to 30 VAC	Zasilanie	str. 1
Setpoint Range	45° to 99° F (7° to 37° C)	Zakres regulacji temperatury	str. 1

Gdzie szukać w PDF

Specyfikacje i indeks str. 1
Instalacja i okablowanie str. 2
Menu instalatora str. 3, 4
Obsługa i wyświetlacz str. 5, 6
Harmonogram i rozwiązywanie problemów str. 7, 8

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 2

Strona 3

Strona 5

Fabryczny harmonogram oszczędzania energii

Strona 7

Strona 7

Najważniejsze informacje z instrukcji

Termostat Emerson 1F85U-42PR to uniwersalne urządzenie programowalne, zasilane bateryjnie lub przewodowo (z przewodem C). Instrukcja zawiera szczegółowe wytyczne dotyczące instalacji, konfiguracji menu instalatora oraz codziennej obsługi. Przed przystąpieniem do prac upewnij się, że zasilanie systemu zostało odłączone.

Instalacja i okablowanie

Podczas instalacji należy przestrzegać lokalnych przepisów elektrycznych. Termostat posiada złącza dla systemów konwencjonalnych (gaz, olej, elektryczne) oraz pomp ciepła. Kluczowe terminale to:

RC/RH: Zasilanie 24V (chłodzenie/ogrzewanie). Zworka łączy te terminale, jeśli używany jest jeden przewód zasilający.
Y/Y2: Sterowanie sprężarką (1. i 2. stopień).
G: Przekaźnik wentylatora.
W/E / W2: Ogrzewanie (1. i 2. stopień) lub ogrzewanie pomocnicze dla pomp ciepła.
C: Przewód wspólny (opcjonalny, jeśli używane są baterie).

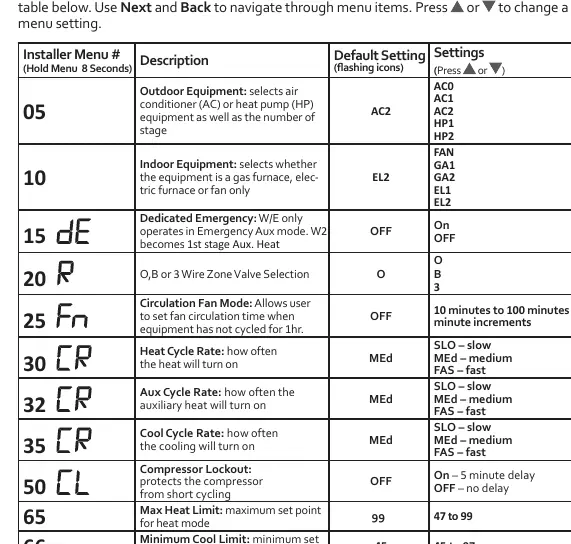

Menu instalatora

Aby wejść do menu instalatora, przytrzymaj przycisk Menu przez 8 sekund. Umożliwia to konfigurację zaawansowanych parametrów systemu:

05: Wybór typu urządzenia (AC/HP) i liczby stopni.
10: Wybór typu ogrzewania (gazowe, elektryczne, wentylator).
15: Konfiguracja ogrzewania awaryjnego.
30/32/35: Ustawienia cykli pracy (Heat/Aux/Cool Cycle Rate).
50: Blokada sprężarki (ochrona przed częstym włączaniem).
65/66: Limity temperatury (Max Heat / Min Cool).

Menu użytkownika

Dostępne po przytrzymaniu przycisku Menu przez 0,5 sekundy. Pozwala na zmianę ustawień nie wpływających na wydajność systemu, takich jak typ harmonogramu (7-dniowy, 5-1-1 lub brak), wczesny start, podświetlenie wyświetlacza czy przypomnienie o wymianie filtra.

Obsługa i harmonogram

Termostat posiada fabryczny harmonogram oszczędzania energii. Aby zmodyfikować harmonogram:

Wybierz tryb Heat lub Cool przyciskiem System.
Naciśnij Menu, wybierz Schedule i naciśnij Next.
Użyj przycisków strzałek, aby ustawić czas i temperaturę dla każdego okresu (Wake, Leave, Return, Sleep).
Zatwierdź przyciskiem Next.

Możesz tymczasowo nadpisać harmonogram (Temporary Hold) lub ustawić stałą temperaturę (Permanent Hold) za pomocą przycisku Hold/Run.

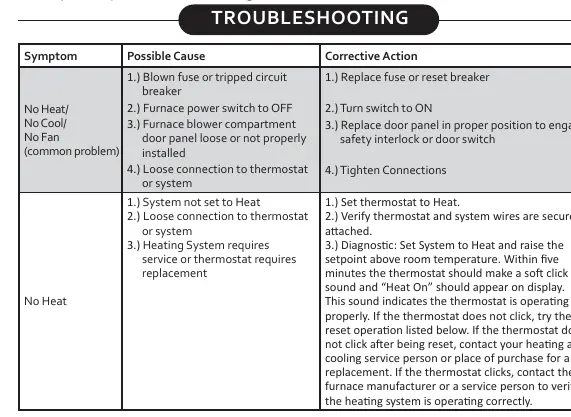

Rozwiązywanie problemów

W przypadku braku ogrzewania lub chłodzenia sprawdź:

Bezpieczniki i wyłączniki automatyczne.
Czy przełącznik zasilania pieca jest w pozycji ON.
Czy drzwi komory dmuchawy są poprawnie zamknięte.
Czy połączenia przewodów są dokręcone.

Jeśli na wyświetlaczu pojawi się ikona Call for Service, może to oznaczać problem z systemem zewnętrznym lub konieczność serwisu.

Resetowanie urządzenia

Jeśli termostat nie reaguje, wyjmij baterie na 2 minuty. Aby zresetować tylko harmonogram i ustawienia użytkownika do wartości fabrycznych, przytrzymaj jednocześnie przyciski Menu oraz Backlight, aż wyświetlacz zgaśnie i zresetuje się.

Praktyczna pomoc

Typowe problemy

Brak ogrzewania/chłodzenia/wentylatora

Sprawdź bezpiecznik, wyłącznik zasilania pieca, drzwi komory dmuchawy oraz dokręcenie przewodów.

Wyświetlacz pokazuje 'Call for Service'

Sprawdź, czy system jest w stanie osiągnąć zadaną temperaturę w ciągu 2 godzin. Jeśli problem trwa, skontaktuj się z serwisem.

Termostat nie reaguje na przyciski

Sprawdź, czy włączona jest blokada klawiatury (ikona kłódki). Jeśli tak, wyłącz ją przytrzymując przycisk Menu.

Przed użyciem

Sprawdź, czy zasilanie systemu jest odłączone przed instalacją.
Upewnij się, że przewody są poprawnie podłączone zgodnie z tabelą terminali.
Zainstaluj baterie AA, jeśli nie używasz przewodu C.
Skonfiguruj menu instalatora (Menu 8s) zgodnie z typem systemu (AC/HP).
Ustaw aktualny czas i dzień tygodnia.
Zaprogramuj harmonogram ogrzewania i chłodzenia.

Parametry w praktyce

Electrical Rating: Obsługuje napięcia od mV do 30 VAC, NEC Class II.
Setpoint Range: Zakres ustawień temperatury: 45°F do 99°F (7°C do 37°C).
Operating Humidity: Maksymalnie 90% wilgotności względnej (bez kondensacji).

Ilustracje i schematy

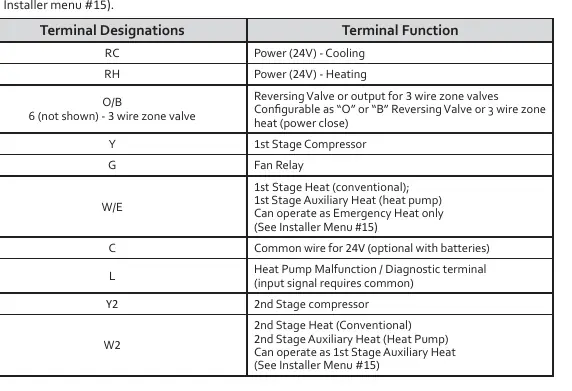

Tabela terminali (str. 2) opisuje funkcję każdego złącza (RC, RH, Y, G, W/E, C, L, Y2, W2).
Menu instalatora (str. 3-4) zawiera kody ustawień (05-99) dla konfiguracji systemu.

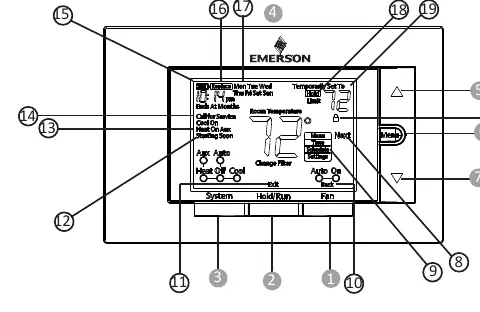

Schemat wyświetlacza (str. 5) wskazuje lokalizację ikon stanu, temperatury i przycisków.

Zgodność modelu

Kompatybilny z systemami konwencjonalnymi (gaz, olej, elektryczne) oraz pompami ciepła.
Wymaga przewodu C dla stałego podświetlenia wyświetlacza.
Może obsługiwać systemy 2-stopniowe (Heat/Cool) lub pompy ciepła z ogrzewaniem pomocniczym.
