Instrukcja obsługi termostatu Emerson 1F85U-42NP

Kompletny przewodnik po instalacji i obsłudze termostatu Emerson 1F85U-42NP. Dowiedz się, jak skonfigurować menu instalatora, podłączyć przewody, korzystać z funkcji termostatu oraz rozwiązywać typowe problemy.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Termostat Emerson 1F85U-42NP to uniwersalny, nieprogramowalny model zasilany bateryjnie lub przewodowo, obsługujący systemy grzewcze i chłodzące (gazowe, elektryczne, pompy ciepła). str. 1

Najważniejsze czynności

  • Dostęp do menu instalatora str. 3
  • Resetowanie ustawień str. 8

Pierwsze uruchomienie

  • Po podłączeniu zasilania i konfiguracji w menu instalatora, przetestuj system za pomocą funkcji 'Test Equipment'. str. 4

Problemy i rozwiązania

Brak reakcji

Sprawdź baterie lub blokadę klawiatury.

str. 8
Błąd 'Call for Service'

Sprawdź system grzewczy/chłodzący lub skontaktuj się z serwisem.

str. 8

Konserwacja i reset

  • Resetowanie do ustawień fabrycznych: przytrzymaj przyciski Menu i Backlight. str. 8

Dane techniczne

Parametr Wartość Znaczenie Strony
Zakres temperatury 45-99°F (7-37°C) Zakres nastaw temperatury str. 1
Zasilanie 20-30 VAC Napięcie wejściowe str. 1

Gdzie szukać w PDF

  • Instalacja i okablowanie str. 2
  • Menu instalatora str. 3, 4
  • Rozwiązywanie problemów str. 7, 8
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Tabela zacisków termostatu Strona 2 Tabela menu instalatora Strona 3 Schemat przycisków i wyświetlacza Strona 5

Najważniejsze informacje z instrukcji

Termostat Emerson 1F85U-42NP to uniwersalny, nieprogramowalny model przeznaczony do sterowania systemami grzewczymi i chłodzącymi (gazowymi, elektrycznymi, pompami ciepła). Urządzenie może być zasilane bateryjnie (baterie AA) lub przewodowo (24V). Instrukcja zawiera szczegółowe wytyczne dotyczące instalacji, konfiguracji menu instalatora oraz diagnostyki usterek.

Instalacja i okablowanie

Przed przystąpieniem do instalacji należy wyłączyć zasilanie systemu. Termostat wymaga poprawnego podłączenia przewodów zgodnie z tabelą zacisków:

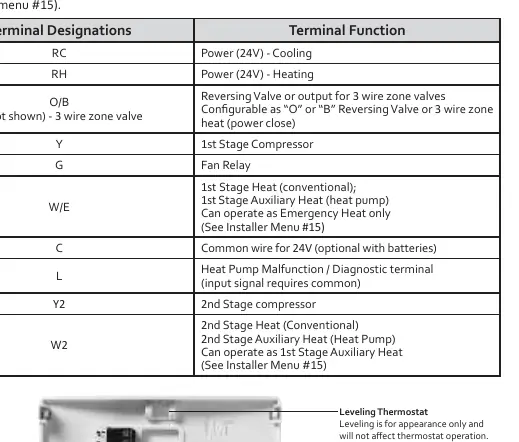

Tabela zacisków termostatu
Tabela zacisków termostatu
  • RC/RH: Zasilanie 24V (chłodzenie/ogrzewanie).
  • Y: 1. stopień sprężarki.
  • G: Przekaźnik wentylatora.
  • W/E: 1. stopień ogrzewania (konwencjonalne) lub pomocnicze (pompa ciepła).
  • C: Przewód wspólny (opcjonalny przy zasilaniu bateryjnym).
  • Y2/W2: 2. stopień sprężarki/ogrzewania.

Po podłączeniu należy upewnić się, że wszystkie połączenia są stabilne. Poziomowanie termostatu ma znaczenie wyłącznie estetyczne.

Menu instalatora pozwala na zaawansowaną konfigurację urządzenia. Aby uzyskać do niego dostęp, należy przytrzymać przycisk Menu przez 8 sekund. Nawigacja odbywa się za pomocą przycisków Next i Back, a zmiany ustawień za pomocą strzałek.

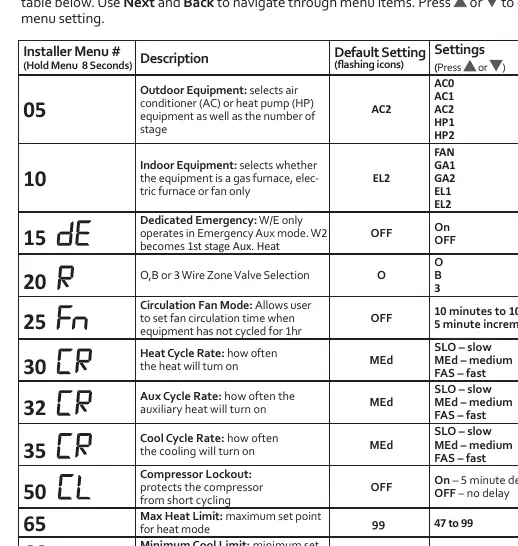

Tabela menu instalatora
Tabela menu instalatora
  • 05: Wybór sprzętu zewnętrznego (AC/HP).
  • 10: Wybór sprzętu wewnętrznego (piec gazowy/elektryczny).
  • 15: Konfiguracja awaryjnego ogrzewania.
  • 30/32/35: Ustawienia cykli pracy (Heat/Aux/Cool).
  • 50: Blokada sprężarki (ochrona przed częstym włączaniem).

Obsługa termostatu

Urządzenie posiada przyciski do sterowania temperaturą, wentylatorem oraz trybem pracy. Funkcja Away pozwala na szybkie przywołanie często używanej temperatury. Możliwe jest również zablokowanie klawiatury, aby zapobiec niepożądanym zmianom ustawień.

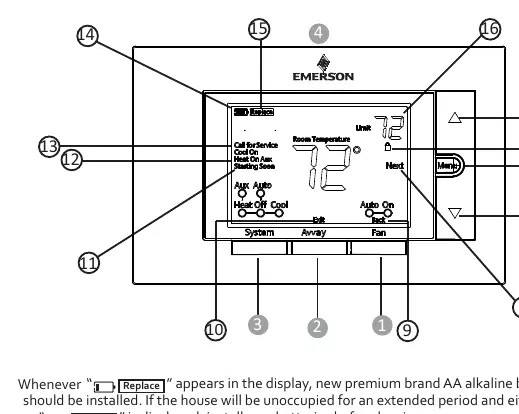

Schemat przycisków i wyświetlacza
Schemat przycisków i wyświetlacza

Rozwiązywanie problemów

W przypadku problemów z działaniem systemu, należy sprawdzić:

  • Brak ogrzewania/chłodzenia: Sprawdź bezpieczniki, zasilanie pieca oraz czy drzwi komory dmuchawy są poprawnie zamknięte.
  • Częste cykle pracy: Jeśli system włącza się zbyt często, zmień ustawienia cyklu w menu instalatora na 'SLO' (wolny).
  • Komunikat 'Call for Service': Oznacza problem z systemem grzewczym lub chłodzącym; skontaktuj się z serwisem.

Dane techniczne

Urządzenie pracuje w zakresie temperatur od 45°F do 99°F (7°C do 37°C). Maksymalne obciążenie zacisków wynosi 1.5 A na zacisk, przy łącznym obciążeniu 2.5 A.

Praktyczna pomoc

Typowe problemy

Brak ogrzewania lub chłodzenia

Sprawdź bezpiecznik, zasilanie pieca, ustawienia systemu na termostacie oraz czy przewody są dobrze dokręcone.

Wyświetlacz nie reaguje lub jest pusty

Sprawdź stan baterii lub czy blokada klawiatury nie jest aktywna.

System włącza się zbyt często

Dostosuj ustawienia cyklu (menu 30, 32, 35) na 'SLO' (wolny) w menu instalatora.

Przed użyciem

  • Wyłącz zasilanie systemu przed instalacją.
  • Upewnij się, że przewody są podłączone zgodnie z tabelą zacisków.
  • Włóż nowe baterie alkaliczne AA, jeśli nie używasz przewodu C.
  • Skonfiguruj menu instalatora (przytrzymaj Menu przez 8 sekund).

Parametry w praktyce

Zakres nastaw
45°F do 99°F (7°C do 37°C).
Obciążenie zacisków
1.5 A na zacisk, 2.5 A łącznie dla wszystkich.

Ilustracje i schematy

  • Tabela zacisków (str. 2) opisuje funkcje każdego złącza (RC, RH, Y, G, W/E, C, L, Y2, W2).
  • Menu instalatora (str. 3-4) pozwala na konfigurację typu sprzętu (AC/HP), cykli pracy i limitów temperatury.

Zgodność modelu

  • Kompatybilny z systemami gazowymi, olejowymi, elektrycznymi oraz pompami ciepła.
  • Wymaga zasilania 24V lub baterii.
