Instrukcja obsługi termostatu Copeland 1F95G-1235GC

Kompletny przewodnik po instalacji, konfiguracji i programowaniu termostatu Copeland 1F95G-1235GC. Dowiedz się, jak podłączyć urządzenie, ustawić harmonogramy, skonfigurować funkcje wilgotności oraz rozwiązywać typowe problemy.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Copeland 1F95G-1235GC to uniwersalny termostat z funkcją kontroli wilgotności, obsługujący systemy grzewcze i chłodzące, w tym pompy ciepła. Wymaga konfiguracji w menu instalatora (przytrzymaj Installer Config przez 5 sekund) w celu dopasowania do typu systemu. str. 1, 6

Najważniejsze czynności

Wejście do menu instalatora str. 6
Resetowanie termostatu str. 16

Pierwsze uruchomienie

Włóż baterie i skonfiguruj typ systemu w menu instalatora (krok 1). str. 2, 6

Problemy i rozwiązania

Kody błędów Comfort Alert

Sprawdź liczbę mignięć diody na module (np. 2 mignięcia = System pressure trip, 4 mignięcia = Locked rotor).

str. 15

Kody błędów

Kod	Znaczenie	Działanie	Strony
1 Flash	Long run time	Sprawdź system.	str. 15
2 Flashs	System pressure trip	Sprawdź system.	str. 15
3 Flashs	Short cycling	Sprawdź system.	str. 15

Konserwacja i reset

Resetowanie termostatu str. 16

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Zakres nastaw	45-99°F (7-37°C)	Zakres regulacji temperatury.	str. 1
Zasilanie	20-30 VAC	Wymagane napięcie dla zasilania przewodowego.	str. 1

Gdzie szukać w PDF

Specyfikacje i aplikacje str. 1
Instalacja str. 2
Schematy okablowania str. 3, 4
Menu instalatora str. 6, 7, 8, 9
Rozwiązywanie problemów str. 15, 16

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 1

Strona 2

Strona 3

Strona 4

Strona 5

Najważniejsze informacje z instrukcji

Termostat Copeland 1F95G-1235GC to uniwersalne urządzenie sterujące z funkcją kontroli wilgotności i automatycznym przełączaniem grzanie/chłodzenie. Przed przystąpieniem do instalacji należy bezwzględnie wyłączyć zasilanie systemu w skrzynce bezpieczników, aby uniknąć porażenia prądem lub uszkodzenia sprzętu.

Instalacja

Przed demontażem starego termostatu należy oznaczyć przewody. Nowy termostat montuje się bezpośrednio na ścianie, używając podstawy jako szablonu. Urządzenie jest zasilane dwiema bateriami AA. Przełączniki Power Stealing powinny pozostać w pozycji "On" dla większości systemów.

Okablowanie

Instrukcja zawiera szczegółowe schematy połączeń dla różnych typów systemów:

Systemy bez pompy ciepła (SS1/MS2): Obsługa systemów gazowych, olejowych, elektrycznych oraz strefowych.
Systemy z pompą ciepła (HP1/HP2): Obsługa systemów jedno- i dwustopniowych z opcją ogrzewania pomocniczego/awaryjnego.
Kontrola wilgotności: Specjalne schematy dla systemów nawilżania i osuszania (wymagane przekaźniki dla niektórych konfiguracji).

Menu instalatora i konfiguracja

Aby wejść do menu instalatora, naciśnij przycisk Menu, a następnie przytrzymaj Installer Config przez 5 sekund. Menu pozwala na konfigurację 50 parametrów, w tym:

Wybór typu systemu (MS2, HP1, HP2, SS1).
Ustawienia wentylatora (GAS/ELE).
Konfigurację zaworu przełączającego (O/B).
Ustawienia harmonogramów (7 dni, 5-1-1, brak).
Zaawansowane funkcje: Cool Savings, Dual Fuel, czujniki zdalne.

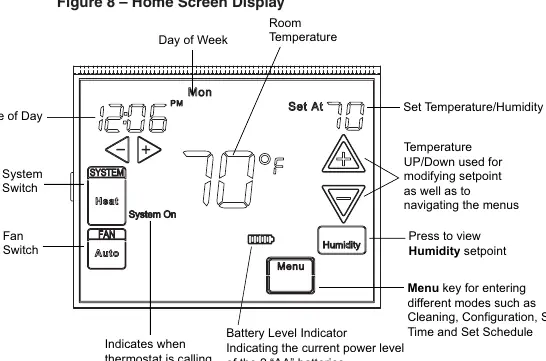

Obsługa i programowanie

Termostat oferuje elastyczne programowanie harmonogramów (Wake Up, Leave, Return, Bed). Możliwe jest kopiowanie programów między dniami. Funkcja Auto Schedule pozwala na szybkie ustawienie temperatury komfortowej. W trybie ręcznym można tymczasowo nadpisać harmonogram przyciskiem Hold.

Rozwiązywanie problemów

W przypadku problemów z działaniem systemu, termostat może wyświetlać komunikaty o błędach. Kody błędów Comfort Alert (np. 1 mignięcie - długi czas pracy, 2 mignięcia - błąd ciśnienia) informują o stanie systemu. W razie zawieszenia urządzenia, należy wykonać reset, wyjmując baterie na 2 minuty.

Praktyczna pomoc

Typowe problemy

Brak ciepła lub chłodzenia

Sprawdź bezpieczniki, wyłącznik zasilania pieca oraz czy przewody są poprawnie dokręcone w terminalach.

Termostat nie reaguje / wyświetlacz zgasł

Wykonaj reset: wyjmij termostat z podstawy, wyjmij baterie na 2 minuty, a następnie włóż je ponownie.

Wentylator pracuje ciągle

Sprawdź, czy przełącznik wentylatora (Fan) nie jest ustawiony w pozycji "On".

Przed użyciem

Wyłącz zasilanie systemu przed instalacją.
Oznacz przewody przed odłączeniem starego termostatu.
Włóż 2 baterie alkaliczne AA.
Skonfiguruj menu instalatora (krok 1) zgodnie z typem systemu (HP1, HP2, MS2 lub SS1).
Ustaw datę i godzinę.

Parametry w praktyce

Zakres nastaw temperatury: 45°F do 99°F (7°C do 37°C).
Obciążenie terminala: Maksymalnie 1.5A na terminal, 2.5A łącznie dla wszystkich.

Ilustracje i schematy

Figure 1: Montaż podstawy termostatu i lokalizacja baterii.

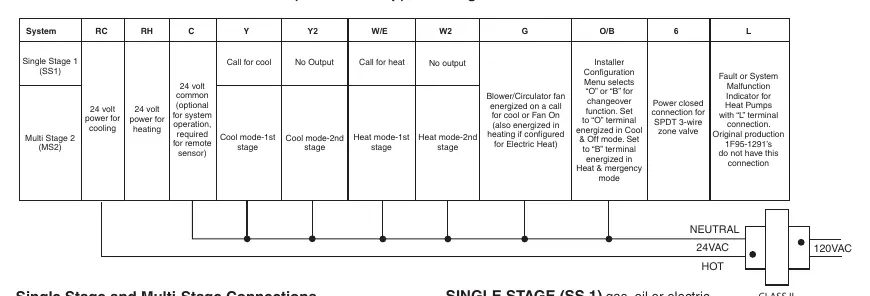

Figure 2 & 3: Schematy okablowania dla systemów bez pompy ciepła oraz z pompą ciepła.
Figure 5, 6, 7: Schematy podłączenia nawilżaczy i osuszaczy.

Zgodność modelu

Wymaga zasilania 24V dla pełnej funkcjonalności (terminal C).
Współpracuje z systemami jedno- i wielostopniowymi oraz pompami ciepła.
Opcjonalna obsługa zdalnych czujników temperatury (F145-1328/F145-1378).
