Instrukcja podłączenia termostatu White-Rodgers 1F95-1277
Przewodnik instalacji i schematy podłączenia dla termostatu White-Rodgers 1F95-1277. Dowiedz się, jak poprawnie skonfigurować okablowanie dla systemów z pompą ciepła, jedno- i wielostopniowych.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Dokument zawiera schematy okablowania dla termostatu White-Rodgers 1F95-1277, obejmujące systemy z pompą ciepła, jedno- i wielostopniowe. str. 1
Najważniejsze czynności
- Podłączenie pompy ciepła str. 1
- Konfiguracja zasilania str. 1
Problemy i rozwiązania
Brak podświetlenia przy dwóch transformatorach
Odłącz przewody 24V transformatora grzewczego, połącz obwody neutralne i zainstaluj zworkę między RH i RC.
str. 1Gdzie szukać w PDF
- Schematy podłączenia str. 1, 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje o instalacji
Niniejsza instrukcja zawiera schematy okablowania dla termostatu White-Rodgers 1F95-1277. Dokument jest przeznaczony dla instalatorów i użytkowników konfigurujących systemy HVAC. Przed przystąpieniem do prac należy zapoznać się z instrukcją producenta urządzenia grzewczego/chłodzącego w celu uzyskania szczegółowych informacji o okablowaniu.
Schematy podłączenia
Termostat obsługuje różne konfiguracje systemów. Wybierz odpowiedni schemat w zależności od posiadanego sprzętu:
Systemy z pompą ciepła (Rysunek 1)
Obsługuje systemy typu HP1 (jednostopniowy kompresor) oraz HP2 (wielostopniowy kompresor lub dwa kompresory). Jeśli system nie posiada połączenia E, należy zmostkować zacisk W2 z W/E, aby umożliwić działanie ogrzewania pomocniczego w trybie awaryjnym.
Systemy jedno- i wielostopniowe (Rysunek 2 i 3)

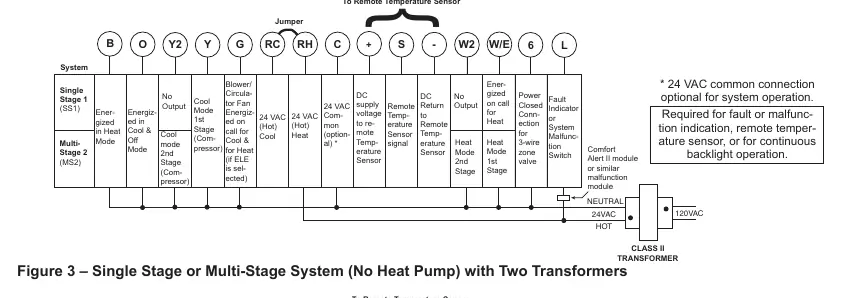

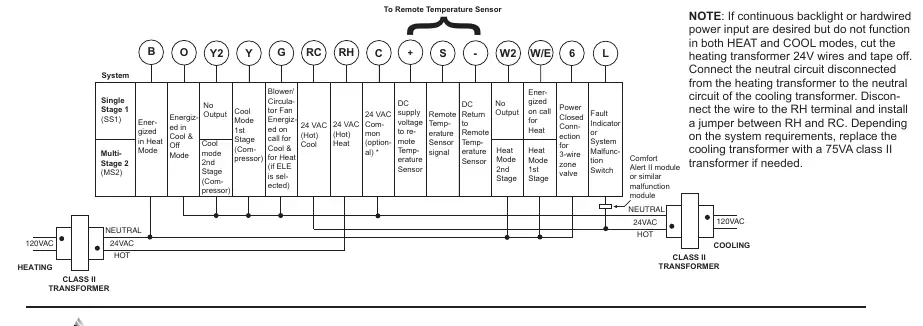

Dotyczy systemów bez pompy ciepła (gazowe, olejowe, elektryczne). Dostępne są schematy dla systemów z jednym transformatorem (Rysunek 2) oraz z dwoma transformatorami (Rysunek 3).
Wskazówki techniczne i konfiguracja
- Zasilanie 24V: Podłączenie przewodu neutralnego (C) jest opcjonalne dla działania systemu, ale wymagane dla funkcji diagnostycznych (Fault/Malfunction), zdalnego czujnika temperatury lub stałego podświetlenia wyświetlacza.
- Opcja Dual Fuel: W systemach z pompą ciepła, opcja dual fuel wyłącza sprężarkę, gdy włączone jest ogrzewanie pomocnicze.
- Podświetlenie: Jeśli podświetlenie lub zasilanie przewodowe nie działa poprawnie w trybach HEAT i COOL przy dwóch transformatorach, należy odłączyć przewody 24V transformatora grzewczego, połączyć obwody neutralne obu transformatorów i zainstalować zworkę między zaciskami RH i RC.
Praktyczna pomoc
Typowe problemy
Brak podświetlenia lub zasilania w trybach HEAT/COOL przy dwóch transformatorach.
Odłącz przewody 24V transformatora grzewczego, połącz obwody neutralne obu transformatorów i zainstaluj zworkę między zaciskami RH i RC.
Brak zacisku E w systemie pompy ciepła.
Zmostkuj zacisk W2 z W/E, aby umożliwić działanie ogrzewania pomocniczego w trybie awaryjnym.
