Instrukcja obsługi termostatu programowalnego White Rodgers 1F87-361

Najważniejsze informacje z instrukcji

Termostat White Rodgers 1F87-361 to programowalne urządzenie cyfrowe przeznaczone do sterowania niskonapięciowymi systemami grzewczymi i chłodzącymi. Urządzenie oferuje 7-dniowy harmonogram pracy z czterema okresami na dobę. Zasilane jest dwiema bateriami alkalicznymi typu AA. Przed przystąpieniem do instalacji należy upewnić się, że system nie jest zasilany napięciem sieciowym (line voltage).

Instalacja

Proces instalacji wymaga zachowania ostrożności i przestrzegania lokalnych przepisów elektrycznych:

• Wyłączenie zasilania: Przed rozpoczęciem prac należy bezwzględnie wyłączyć zasilanie elektryczne systemu w głównej skrzynce bezpiecznikowej.
• Demontaż: Zdejmij pokrywę starego termostatu, zidentyfikuj i oznacz przewody przed ich odłączeniem, aby uniknąć błędów w podłączeniu.

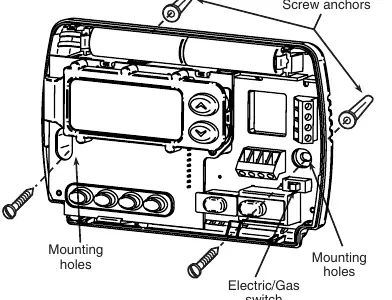

• Montaż podstawy: Zamocuj podstawę termostatu na ścianie, używając jej jako szablonu do wywiercenia otworów. Użyj poziomicy, aby zapewnić równe ustawienie.
• Podłączenie przewodów: Podłącz przewody do odpowiednich zacisków zgodnie ze schematami zawartymi w instrukcji (Fig. 2-7).
• Przełącznik Electric/Gas: Jeśli system wymaga włączania wentylatora przez termostat (np. ogrzewanie elektryczne lub pompa ciepła), ustaw przełącznik na tylnej stronie termostatu w pozycji ELECTRIC.
• Zasilanie: Usuń zawleczkę baterii, aby uruchomić zasilanie.

Obsługa i programowanie

Termostat umożliwia elastyczne zarządzanie temperaturą:

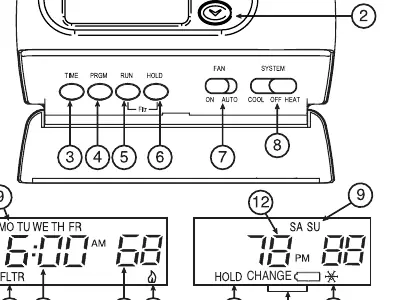

• Ustawianie czasu i dnia: Naciśnij przycisk TIME, aby ustawić godzinę i dzień tygodnia.
• Programowanie harmonogramu: Użyj przycisku PRGM, aby przejść do trybu programowania. Możesz ustawić cztery okresy czasowe dla każdego dnia tygodnia z indywidualnymi temperaturami dla ogrzewania i chłodzenia.
• Tryb tymczasowy (Hold): Funkcja pozwala na utrzymanie wybranej temperatury przez określony czas lub na stałe, aż do ręcznego wyłączenia.
• Menu konfiguracji: Dostępne po naciśnięciu jednocześnie PRGM i RUN. Pozwala na ustawienie m.in. czasu EMR (Energy Management Recovery), cyklu grzania (FA/SL), podświetlenia wyświetlacza, przypomnienia o wymianie filtra oraz jednostek temperatury (°F/°C).

Konserwacja i rozwiązywanie problemów

W przypadku problemów z działaniem, takich jak brak reakcji wyświetlacza lub nieprawidłowe cykle pracy, wykonaj następujące kroki:

• Resetowanie: Jeśli termostat działa nieprawidłowo, naciśnij jednocześnie przyciski ze strzałkami oraz TIME, aby zresetować urządzenie do ustawień fabrycznych.
• Wymiana baterii: Gdy na wyświetlaczu pojawi się komunikat BATT lub CHANGE, wymień baterie na nowe typu AA.
• Diagnostyka: Sprawdź poprawność podłączenia przewodów, ustawienia przełącznika SYSTEM oraz bezpieczniki w systemie grzewczym.
