Instrukcja obsługi termostatu cyfrowego White-Rodgers 1F86-444

Kompletny przewodnik po instalacji i obsłudze termostatu cyfrowego White-Rodgers 1F86-444. Dowiedz się, jak poprawnie podłączyć przewody, skonfigurować system grzewczy lub chłodzący oraz wymienić baterie.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Termostat White-Rodgers 1F86-444 to nieprogramowalne urządzenie cyfrowe do systemów niskonapięciowych. Wymaga 3 baterii AA i obsługuje systemy grzewcze oraz chłodzące. str. 1

Najważniejsze czynności

  • Wymiana baterii str. 2, 4
  • Kalibracja temperatury str. 4

Pierwsze uruchomienie

  • Usuń zawleczkę baterii, zamontuj bazę, podłącz przewody zgodnie ze schematem i ustaw przełącznik Electric/Gas. str. 2

Problemy i rozwiązania

System chłodzenia nie włącza się

Sprawdź czy nie trwa 5-minutowe opóźnienie ochronne (miga napis COOL).

str. 3

Konserwacja i reset

  • Wymiana baterii: Gdy wyświetlacz pokazuje BATTERY, wymień na 3 nowe baterie AA. str. 2, 4

Dane techniczne

Parametr Wartość Znaczenie Strony
Zakres temperatury 45-90°F (7-32°C) Zakres nastawy str. 1

Gdzie szukać w PDF

  • Dane techniczne i ostrzeżenia str. 1
  • Instalacja i schematy str. 2, 3
  • Obsługa i funkcje str. 4
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Termostat White-Rodgers 1F86-444 to nieprogramowalne urządzenie cyfrowe przeznaczone do systemów niskonapięciowych (do 30 VAC). Urządzenie jest zasilane trzema bateriami alkalicznymi typu AA. Posiada wbudowane zabezpieczenie sprężarki (5-minutowe opóźnienie) oraz możliwość przełączania jednostek temperatury między stopniami Fahrenheita i Celsjusza.

Instalacja

Przed przystąpieniem do montażu należy bezwzględnie odłączyć zasilanie elektryczne w głównym wyłączniku. Proces instalacji obejmuje:

Przełącznik Electric/Gas na tylnej stronie bazy
Przełącznik Electric/Gas na tylnej stronie bazy
Montaż baterii i otworów montażowych
Montaż baterii i otworów montażowych
  • Demontaż starego termostatu i oznaczenie przewodów.
  • Ustawienie przełącznika Electric/Gas na tylnej części bazy (zgodnie z typem systemu grzewczego).
  • Montaż bazy termostatu na ścianie przy użyciu dołączonych śrub.
  • Podłączenie przewodów zgodnie z odpowiednim schematem (dostępne schematy dla systemów grzewczych, chłodzących oraz pomp ciepła).
  • Usunięcie zawleczki baterii w celu uruchomienia urządzenia.

Obsługa

Termostat posiada dwa główne przełączniki:

Wyświetlacz i przyciski sterujące
Wyświetlacz i przyciski sterujące
  • SYSTEM: Ustawienie HEAT (grzanie), COOL (chłodzenie) lub OFF (wyłączony).
  • FAN: Ustawienie ON (praca ciągła wentylatora) lub AUTO (praca wentylatora z systemem).

Temperaturę ustawia się za pomocą przycisków ze strzałkami (góra/dół). W przypadku systemów chłodzących, jeśli urządzenie nie włącza się natychmiast, może to wynikać z 5-minutowego opóźnienia ochronnego (na wyświetlaczu miga napis COOL).

Konserwacja i ustawienia

Gdy na wyświetlaczu pojawi się napis BATTERY, należy wymienić baterie na nowe. Urządzenie pozwala również na kalibrację wyświetlanej temperatury w zakresie +/- 4 stopni oraz zmianę jednostek (°F/°C) poprzez jednoczesne naciśnięcie przycisków góra i dół.

Praktyczna pomoc

Typowe problemy

Wyświetlacz pokazuje tylko napis BATTERY

Niskie napięcie baterii. Wymień na 3 nowe baterie alkaliczne AA.

System chłodzenia nie włącza się natychmiast

Termostat posiada 5-minutowe opóźnienie ochronne sprężarki. Poczekaj, aż napis COOL przestanie migać.

Błędna temperatura na wyświetlaczu

Możesz skalibrować wyświetlaną temperaturę w zakresie +/- 4 stopnie w ciągu 30 sekund od włączenia zasilania.

Przed użyciem

  • Wyłącz zasilanie elektryczne przed instalacją
  • Oznacz przewody przed odłączeniem od starego termostatu
  • Ustaw przełącznik Electric/Gas zgodnie z typem systemu
  • Usuń zawleczkę baterii
  • Sprawdź czy system nie przekracza 30 VAC i 1.5 Ampera

Parametry w praktyce

Zakres temperatury
45°F do 90°F (7°C do 32°C)

Ilustracje i schematy

  • Fig 1: Przełącznik Electric/Gas na tylnej stronie bazy

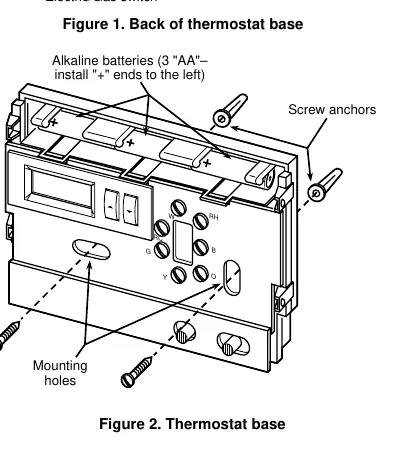

  • Fig 2: Montaż baterii i otworów montażowych
  • Fig 3-10: Schematy połączeń dla różnych typów systemów (grzanie, chłodzenie, pompy ciepła)

Zgodność modelu

  • Nie używać z systemami wielostopniowymi
  • Nie używać z systemami 3-przewodowymi strefowymi hydronicznymi
  • Nie używać z systemami przekraczającymi 30 VAC

Autor opracowania

Marek Zieliński

Redaktor instrukcji technicznych

Specjalizuje się w dokumentacji urządzeń domowych, elektroniki i narzędzi. Dba o jasny opis najważniejszych funkcji oraz praktyczne wskazówki dla użytkownika.
