Instrukcja obsługi termostatu White-Rodgers 1F86EZ-0251 Emerson Blue Easy Set

Szybki przewodnik po termostacie White-Rodgers 1F86EZ-0251. Dowiedz się, jak zainstalować urządzenie, skonfigurować ustawienia, zarządzać harmonogramami Home/Sleep/Away oraz rozwiązywać typowe problemy.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Termostat White-Rodgers 1F86EZ-0251 to nieprogramowalny model 1H/1C z funkcjami Home, Sleep i Away. Instalacja wymaga podłączenia do systemu niskonapięciowego i odpowiedniego ustawienia przełączników konfiguracyjnych. str. 1

Najważniejsze czynności

  • Ustawianie presetów temperatury str. 3
  • Resetowanie termostatu str. 6

Pierwsze uruchomienie

  • Włóż baterie, zamontuj bazę, podłącz przewody zgodnie ze schematem i ustaw przełączniki Gas/Elec oraz O/B. str. 2, 4

Problemy i rozwiązania

Brak grzania

Ustaw przełącznik System na Heat, podnieś temperaturę powyżej temperatury pokojowej, sprawdź połączenia przewodów.

str. 6

Konserwacja i reset

  • Resetowanie urządzenia poprzez jednoczesne przytrzymanie przycisków góra i dół przez 10 sekund. str. 6

Dane techniczne

Parametr Wartość Znaczenie Strony
Zakres nastaw 45° to 90°F (7° to 32°C) Zakres regulacji temperatury str. 8

Gdzie szukać w PDF

  • Opis przycisków i wyświetlacza str. 2
  • Instalacja i schematy str. 4, 7
  • Menu konfiguracji str. 5
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Przyciski i wyświetlacz termostatu Strona 2 Blok terminali przewodów Strona 4 Schemat podłączenia (Fig. 2) Strona 7

Najważniejsze informacje z instrukcji

Termostat White-Rodgers 1F86EZ-0251 to nieprogramowalne urządzenie typu 1H/1C (1 stopień grzania/1 stopień chłodzenia), wyposażone w trzy presety temperatury: Home, Sleep i Away. Urządzenie jest przeznaczone wyłącznie do systemów niskonapięciowych (Class II). Przed przystąpieniem do instalacji należy upewnić się, że system nie jest zasilany napięciem sieciowym.

Opis urządzenia

Termostat posiada czytelny wyświetlacz LCD oraz przyciski sterujące:

Przyciski i wyświetlacz termostatu
Przyciski i wyświetlacz termostatu
  • Przyciski góra/dół do zmiany temperatury.
  • Przyciski presetów: Home, Sleep, Away.
  • Przełącznik SYSTEM: COOL, OFF, HEAT.
  • Przełącznik FAN: ON, AUTO.

Instalacja

Proces instalacji wymaga zachowania ostrożności:

Blok terminali przewodów
Blok terminali przewodów

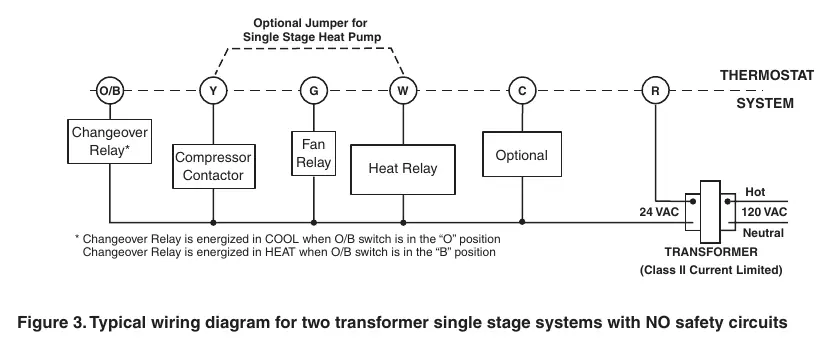

Schemat podłączenia (Fig. 2)
Schemat podłączenia (Fig. 2)
  1. Wyłącz zasilanie systemu grzewczego/chłodzącego.
  2. Zdejmij pokrywę starego termostatu i odłącz przewody, zabezpieczając je przed wpadnięciem do ściany.
  3. Zamontuj bazę nowego termostatu na ścianie.
  4. Podłącz przewody zgodnie ze schematami (strona 7 instrukcji).
  5. Ustaw przełączniki konfiguracyjne: Gas/Elec (zgodnie z typem systemu) oraz O/B (dla pomp ciepła).

Obsługa i ustawienia

Termostat oferuje funkcje ułatwiające zarządzanie klimatem:

  • Zmiana presetów: Ustaw temperaturę przyciskiem góra/dół, a następnie przytrzymaj przycisk Home, Sleep lub Away przez 3 sekundy, aby zapisać ustawienie.
  • Sleep Timer: Automatyczne przełączenie z trybu Sleep na Home po określonym czasie (1-12 godzin).
  • Przypomnienie o filtrze: Wyświetla komunikat po upływie ustawionej liczby godzin pracy systemu.
  • Cool Savings: Funkcja oszczędzania energii podczas chłodzenia, która stopniowo zwiększa zadaną temperaturę w okresach wysokiego zapotrzebowania.

Aby wejść do menu, przytrzymaj przyciski góra i dół przez 3 sekundy. Menu pozwala na:

  • Wybór typu systemu (SS - Single Stage lub HP - Heat Pump).
  • Ustawienie czasu Sleep Timer.
  • Włączenie/wyłączenie funkcji Cool Savings.
  • Regulację cykli pracy (Anticipation).
  • Włączenie blokady kompresora (Compressor Lockout).
  • Ustawienie podświetlenia wyświetlacza.
  • Zmianę jednostek temperatury (°F/°C).

Rozwiązywanie problemów

W przypadku problemów z działaniem (np. brak reakcji, błędy wyświetlacza), wykonaj reset urządzenia: ustaw przełącznik System w pozycji Cool lub Heat, a następnie przytrzymaj jednocześnie przyciski góra i dół przez około 10 sekund, aż wyświetlacz zgaśnie.

Dane techniczne

  • Zakres nastaw temperatury: 45°F do 90°F (7°C do 32°C).
  • Zasilanie: 24V (20-30 VAC).
  • Obciążenie terminali: 1.0A na terminal, 1.5A łącznie.
  • Warunki pracy: 32°F do 105°F (0°C do 41°C), wilgotność do 90%.

Praktyczna pomoc

Typowe problemy

Brak reakcji wyświetlacza lub błędne działanie

Wykonaj reset urządzenia: ustaw przełącznik System w pozycji Cool lub Heat, a następnie przytrzymaj jednocześnie przyciski góra i dół przez 10 sekund.

Brak grzania lub chłodzenia

Sprawdź bezpieczniki, wyłącznik zasilania pieca oraz czy przewody są poprawnie podłączone do terminali.

Systemy pracują bez przerwy

Sprawdź, czy nie ma zwarcia w okablowaniu lub czy przełącznik wentylatora nie jest ustawiony w pozycji ON.

Przed użyciem

  • Wyłącz zasilanie systemu grzewczego/chłodzącego.
  • Upewnij się, że system jest niskonapięciowy (Class II).
  • Zainstaluj dwie baterie alkaliczne AA.
  • Ustaw przełącznik Gas/Elec zgodnie z typem systemu (ELEC dla pomp ciepła, GAS dla systemów jednostopniowych).
  • Sprawdź ustawienie przełącznika O/B (domyślnie O).

Parametry w praktyce

Zakres nastaw
Możliwość ustawienia temperatury w zakresie 45°F - 90°F (7°C - 32°C).
Obciążenie terminali
Maksymalnie 1.0A na terminal, łącznie 1.5A dla wszystkich terminali.

Ilustracje i schematy

  • Schematy pokazują podłączenie dla systemów z jednym lub dwoma transformatorami.
  • W systemach z dwoma transformatorami konieczne jest połączenie wspólnych przewodów (Common) zgodnie z instrukcją.

Zgodność modelu

  • Tylko do systemów niskonapięciowych (Class II).
  • Nie używać z systemami napięcia sieciowego (line voltage).
  • Wymaga sprawdzenia, czy system wymaga terminala 'B' zamiast 'O' dla pomp ciepła.
