Instrukcja obsługi termostatu White-Rodgers 1F97-1277

Najważniejsze informacje z instrukcji

Termostat White-Rodgers 1F97-1277 to programowalne urządzenie sterujące systemami grzewczymi i chłodzącymi. Przed przystąpieniem do instalacji należy bezwzględnie odłączyć zasilanie elektryczne w głównym wyłączniku lub skrzynce bezpiecznikowej. Urządzenie jest przeznaczone do systemów jednoetapowych (gaz, olej, elektryczne, hydroniczne).

Instalacja i podłączenie

Proces instalacji obejmuje demontaż starego termostatu, montaż podstawy nowego urządzenia oraz podłączenie przewodów zgodnie ze schematem.

• Demontaż: Przed odłączeniem przewodów od starego termostatu, oznacz każdy przewód zgodnie z oznaczeniem zacisku, do którego był podłączony. Nie pozwól, aby przewody wpadły do ściany.
• Montaż: Użyj podstawy jako szablonu do zaznaczenia otworów montażowych. Jeśli otwory są zbyt duże, użyj plastikowych kołków rozporowych.

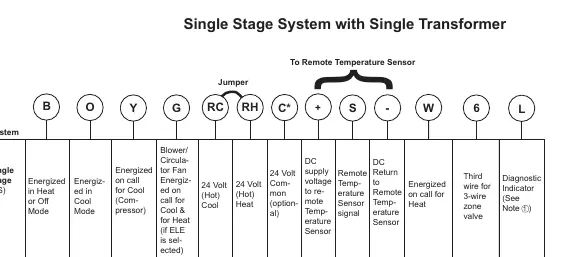

• Podłączenie: Podłącz przewody do bloku zacisków na podstawie zgodnie z odpowiednim schematem połączeń (dla systemów z jednym lub dwoma transformatorami).
• Zasilanie: Urządzenie jest zasilane przez 2 baterie AA. Usuń zawleczkę baterii, aby uruchomić zasilanie.

Menu konfiguracji instalatora

Aby wejść do menu konfiguratora, naciśnij przycisk Menu, a następnie przytrzymaj przycisk Installer Config przez 5 sekund. Menu pozwala na dostosowanie parametrów pracy:

• 1: Wybór typu wentylatora (GAS lub ELE).
• 2: Wybór trybu programowania (7 dni, 5-1-1 lub brak).
• 4: Konfiguracja przełącznika systemowego (Heat/Cool/Auto).
• 8: Blokada kompresora (Compressor Lockout) – zalecane włączenie, aby chronić sprężarkę przed częstym włączaniem.
• 18-19: Ustawienia limitów temperatury (Heat/Cool).
• 20: Blokada klawiatury (Keypad Lockout).

Obsługa i programowanie

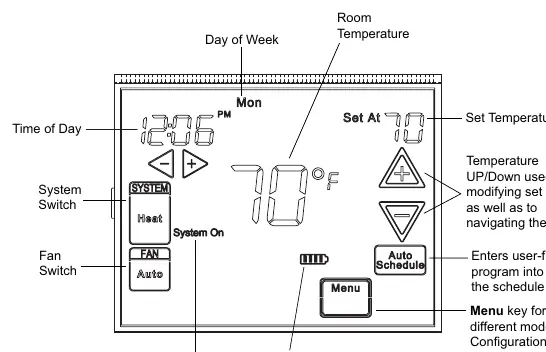

Termostat umożliwia tworzenie harmonogramów dla każdego dnia tygodnia. Możesz ustawić cztery okresy: Morning, Day, Evening, Night. Funkcja Auto Schedule pozwala na szybkie zaprogramowanie typowego profilu temperatury jednym przyciskiem.

Tryby pracy:

• Heat: Sterowanie tylko ogrzewaniem.
• Cool: Sterowanie tylko chłodzeniem.
• Auto: Automatyczne przełączanie między grzaniem a chłodzeniem.
• Off: Systemy wyłączone.

Zdalny czujnik temperatury

Urządzenie obsługuje jeden przewodowy czujnik temperatury (wewnętrzny lub zewnętrzny). Po podłączeniu czujnika do zacisków +, S, - należy włączyć obsługę czujnika w menu instalatora (opcja 21). Możliwe jest ważenie odczytów czujnika zdalnego względem czujnika lokalnego.

Rozwiązywanie problemów

W przypadku problemów z działaniem, takich jak brak reakcji systemu, sprawdź bezpieczniki, zasilanie pieca oraz poprawność połączeń przewodów. Jeśli termostat wymaga resetu do ustawień fabrycznych, odłącz przewody od zacisków R i C oraz wyjmij baterie na 2 minuty.
