Instrukcja montażu termostatu cyfrowego White-Rodgers 1F91-71

Kompletny przewodnik instalacji i konfiguracji termostatu wielostopniowego White-Rodgers 1F91-71. Dowiedz się, jak poprawnie podłączyć przewody, skonfigurować przełączniki opcji i przetestować system grzewczy oraz chłodzący.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Termostat 1F91-71 to wielostopniowy sterownik cyfrowy. Wymaga zasilania 24V AC (obie strony transformatora) i baterii 9V do podtrzymania pamięci w razie awarii zasilania. str. 1, 2, 3

Najważniejsze czynności

Instalacja: Wyłącz zasilanie, oznacz przewody, zamontuj subbazę, podłącz przewody zgodnie ze schematem, zatrzaśnij termostat. str. 3, 4
Konfiguracja: Ustaw przełączniki opcji przed montażem na ścianie. str. 6

Pierwsze uruchomienie

Włóż baterię 9V, skonfiguruj przełączniki, zamontuj na subbazie, włącz zasilanie. str. 6

Problemy i rozwiązania

Kompresor nie startuje

Sprawdź 5-minutowe opóźnienie ochronne. Można je pominąć przyciskiem ADV PRGM i HOLD TEMP.

str. 7

Konserwacja i reset

Po zmianie przełącznika opcji należy wyjąć baterię na minimum 2 minuty. str. 6

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Zakres temperatury	40°F - 99°F	Zakres nastawy temperatury	str. 2
Zasilanie	20-30V AC	Napięcie zasilania	str. 2

Gdzie szukać w PDF

Instrukcja instalacji str. 1, 2, 3, 4
Schematy okablowania str. 4, 5

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 2

Strona 4

Strona 4

Strona 6

Strona 6

Najważniejsze informacje z instrukcji

Termostat White-Rodgers 1F91-71 to urządzenie niskonapięciowe przeznaczone do sterowania systemami wielostopniowymi (do 3 stopni grzania i 2 stopni chłodzenia). Uwaga: Przed instalacją należy bezwzględnie wyłączyć zasilanie elektryczne w głównym bezpieczniku. Urządzenie wymaga obecności obu stron transformatora 24V AC (gorącej i wspólnej) do poprawnego działania. Zaleca się zainstalowanie baterii 9V, która podtrzymuje zaprogramowane ustawienia w przypadku awarii zasilania.

Opis urządzenia

Termostat jest montowany na ścianie i pozwala na programowanie do czterech ustawień temperatury na dobę. Posiada wskaźniki świetlne informujące o statusie systemu. W przypadku braku zasilania i braku baterii, po przywróceniu prądu termostat automatycznie utrzymuje temperaturę fabryczną (64°F dla grzania lub 82°F dla chłodzenia).

Instalacja

Proces instalacji obejmuje wybór odpowiedniej lokalizacji (ok. 1,5 metra nad podłogą, na ścianie działowej, z dala od bezpośredniego światła słonecznego, przeciągów i źródeł ciepła) oraz poprawne okablowanie.

Wymiana starego termostatu

Wyłącz zasilanie i sprawdź woltomierzem, czy jest wyłączone.
Zdejmij obudowę starego termostatu i płytę ścienną.
Oznacz każdy przewód za pomocą dołączonych etykiet przed odłączeniem.
Odłącz przewody, uważając, aby nie wpadły do otworu w ścianie.

Montaż subbazy

Zdejmij opakowanie z termostatu.
Chwyć subbazę i delikatnie oddziel ją od termostatu.
Użyj subbazy jako szablonu do zaznaczenia otworów montażowych.
Przykręć subbazę do ściany, używając poziomicy dla estetyki.
Podłącz przewody do odpowiednich terminali zgodnie ze schematem.

Konfiguracja systemu

Przed zamontowaniem termostatu na subbazie należy ustawić przełączniki opcji znajdujące się z tyłu urządzenia. Ważne: Każdorazowa zmiana ustawienia przełącznika wymaga wyjęcia baterii 9V na minimum 2 minuty.

Systemy wielostopniowe: Przełącznik #1 ON, #2 OFF.
Elektryczne systemy grzewcze: Przełącznik #1 ON, #2 ON.
Ekonomizer (1. stopień chłodzenia): Przełącznik #3 ON.
Automatyczna zmiana grzanie/chłodzenie: Przełącznik #4 ON.

Testowanie i rozwiązywanie problemów

Po instalacji przetestuj działanie wentylatora, systemu grzewczego i chłodzącego. Termostat posiada wbudowaną 5-minutową ochronę przed krótkimi cyklami pracy kompresora. Jeśli kompresor nie uruchamia się natychmiast, jest to normalne zachowanie. W razie potrzeby testowania można pominąć to opóźnienie, naciskając jednocześnie przyciski ADV PRGM oraz HOLD TEMP.

Praktyczna pomoc

Typowe problemy

Termostat nie włącza się po awarii zasilania

Sprawdź baterię 9V. Jeśli jej nie ma, po przywróceniu zasilania termostat przejdzie w tryb fabryczny (64°F grzanie / 82°F chłodzenie).

Kompresor nie uruchamia się natychmiast

Termostat posiada 5-minutowe opóźnienie ochronne. Odczekaj 5 minut lub użyj funkcji obejścia (ADV PRGM + HOLD TEMP).

Przed użyciem

Wyłącz zasilanie elektryczne w głównym bezpieczniku.
Upewnij się, że masz baterię 9V do podtrzymania pamięci.
Zidentyfikuj przewody starego termostatu za pomocą dołączonych etykiet.
Sprawdź, czy instalacja wymaga 24V AC (wymagane zarówno gorące, jak i wspólne złącze transformatora).

Parametry w praktyce

Zakres temperatury nastawy: 40°F do 99°F (4°C do 37°C).

Ilustracje i schematy

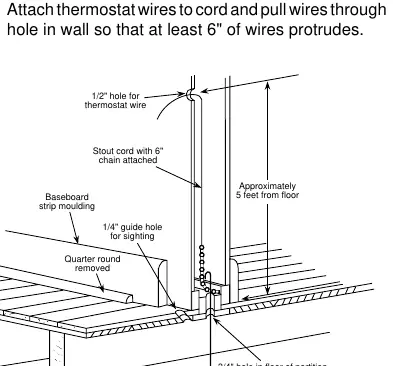

Rysunek 1: Instrukcja prowadzenia przewodów w ścianie.
Rysunek 3: Widok subbazy z terminalami i otworami montażowymi.

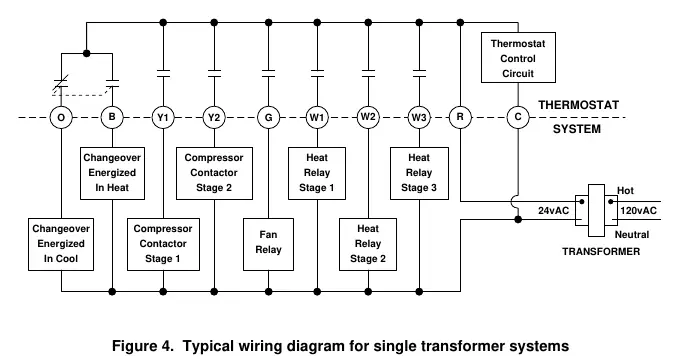

Rysunki 4-6: Schematy okablowania dla różnych systemów (pojedynczy transformator, dwa transformatory).

Zgodność modelu

Wymaga obecności obu stron transformatora 24V AC (gorącej i wspólnej).
Obsługuje do 3 stopni grzania i 2 stopni chłodzenia.
