Instrukcja obsługi termostatu elektronicznego White-Rodgers 1F90-71

Kompletny przewodnik instalacji i konfiguracji termostatu White-Rodgers 1F90-71. Dowiedz się, jak poprawnie podłączyć przewody, skonfigurować przełączniki opcji oraz uruchomić systemy grzewcze i chłodzące.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Termostat 1F90-71 to urządzenie 5-dniowe/2-dniowe do sterowania systemami grzewczymi i chłodzącymi. Instrukcja zawiera szczegółowe schematy okablowania dla różnych konfiguracji systemów. str. 1, 2

Najważniejsze czynności

  • Instalacja i montaż str. 2, 3
  • Konfiguracja przełączników opcji str. 6, 7

Pierwsze uruchomienie

  • Włącz zasilanie i przetestuj systemy (wentylator, ogrzewanie, chłodzenie). str. 7, 8

Problemy i rozwiązania

Wentylator nie działa

Sprawdź instalację czerwonego mostka między RH i RC.

str. 7

Konserwacja i reset

  • Wymiana baterii: Wymagane przy zmianie ustawień Grupy B (wyjmij na min. 2 minuty). str. 6

Dane techniczne

Parametr Wartość Znaczenie Strony
Napięcie 17-30 VAC Wymagane zasilanie str. 2
Maksymalne obciążenie 1.5 A Łączne obciążenie dla wszystkich zacisków str. 2

Gdzie szukać w PDF

  • Instrukcja instalacji str. 1, 2, 3, 4
  • Konfiguracja i obsługa str. 6, 7, 8
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Termostat White-Rodgers 1F90-71 to urządzenie niskonapięciowe przeznaczone do sterowania systemami grzewczymi i chłodzącymi. Przed przystąpieniem do instalacji należy bezwzględnie wyłączyć zasilanie elektryczne w głównym bezpieczniku. Kluczowym elementem instalacji jest poprawne podłączenie przewodów zgodnie ze schematami oraz użycie dołączonego czerwonego mostka (jumper wire) między zaciskami RH i RC w odpowiednich konfiguracjach systemowych.

Opis urządzenia

Urządzenie jest montowanym na ścianie termostatem cyfrowym, który umożliwia programowanie do czterech ustawień temperatury na dobę. Posiada niezależne programy dla dni roboczych (5-dniowe) i weekendów (2-dniowe). W przypadku awarii zasilania, trzy baterie typu AA podtrzymują zaprogramowane ustawienia przez około rok.

Instalacja

Proces instalacji obejmuje wybór odpowiedniej lokalizacji, prowadzenie przewodów oraz montaż podstawy:

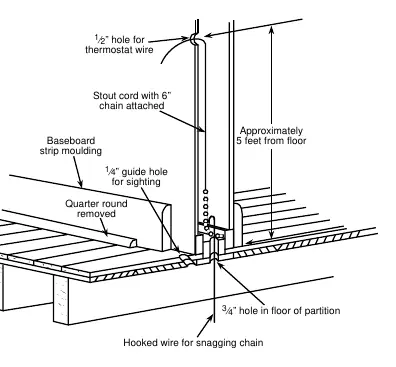

Schemat prowadzenia przewodów
Schemat prowadzenia przewodów

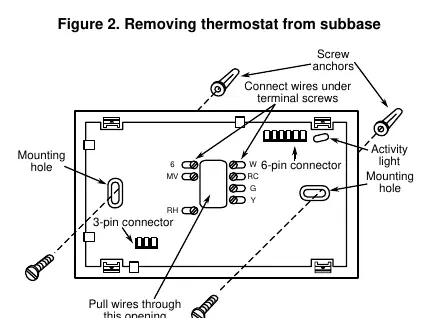

Schemat montażu podstawy
Schemat montażu podstawy
Przykładowy schemat okablowania (Heat Only)
Przykładowy schemat okablowania (Heat Only)
Montaż termostatu na podstawie
Montaż termostatu na podstawie
  • Lokalizacja: Termostat powinien znajdować się około 1,5 metra nad podłogą, na ścianie działowej, z dala od bezpośredniego światła słonecznego, przeciągów, rur czy kanałów wentylacyjnych.
  • Okablowanie: Przed odłączeniem starego termostatu należy zidentyfikować przewody za pomocą tabeli w instrukcji i użyć dołączonych etykiet samoprzylepnych.
  • Montaż podstawy: Podstawa musi być wypoziomowana. Należy upewnić się, że przewody nie wpadną z powrotem do otworu w ścianie.

Konfiguracja przełączników

Termostat posiada dwie grupy przełączników opcji (A i B), które należy ustawić przed zamontowaniem urządzenia na podstawie:

Przełączniki opcji i baterie
Przełączniki opcji i baterie
  • Grupa A: Ustawienia dotyczące aktywności klawiatury (pełna aktywność, blokada, ograniczony zakres temperatur).
  • Grupa B: Ustawienia automatycznego przełączania między ogrzewaniem a chłodzeniem oraz trybów pracy (tylko ogrzewanie, tylko chłodzenie).

Uwaga: Wszelkie zmiany w przełącznikach Grupy B wymagają wyjęcia baterii na minimum 2 minuty.

Uruchomienie i testy

Po instalacji należy sprawdzić działanie systemu:

  1. Włącz zasilanie.
  2. Użyj przycisku FAN SWITCH, aby sprawdzić działanie wentylatora (tryb ON/AUTO).
  3. Użyj przycisku SYSTEM SWITCH, aby przetestować tryby HEAT (ogrzewanie) i COOL (chłodzenie).

Jeśli wentylator nie działa, sprawdź poprawność instalacji czerwonego mostka między zaciskami RH i RC.

Bezpieczeństwo

Nie należy używać urządzenia z systemami wielostopniowymi, pompami ciepła ani systemami przekraczającymi 30 VAC i 1.5 A. W przypadku wątpliwości dotyczących rodzaju instalacji (napięcie sieciowe vs niskonapięciowe), należy skonsultować się z wykwalifikowanym elektrykiem.

Praktyczna pomoc

Typowe problemy

Wentylator nie działa po naciśnięciu przycisku FAN

Sprawdź, czy czerwony mostek (jumper) jest poprawnie zainstalowany między zaciskami RH i RC.

Wyświetlacz działa, ale system nie reaguje

Sprawdź poprawność okablowania zgodnie ze schematami dla danego typu systemu (np. 2-przewodowy, 3-przewodowy).

Kompresor nie uruchamia się natychmiast

Termostat posiada wbudowane 5-minutowe opóźnienie ochrony kompresora. Poczekaj, aż czas minie.

Przed użyciem

  • Wyłącz zasilanie główne przed instalacją.
  • Zidentyfikuj typ starego termostatu za pomocą tabeli w instrukcji.
  • Oznacz przewody przed odłączeniem.
  • Ustaw przełączniki opcji przed montażem na ścianie.
  • Zainstaluj baterie przed montażem na podstawie.

Parametry w praktyce

Zakres temperatury
40°F do 99°F (4°C do 37°C).
Obciążenie elektryczne
Maksymalnie 1.5 A (łącznie dla wszystkich zacisków).

Ilustracje i schematy

  • Rysunki 4-11 przedstawiają schematy połączeń dla różnych systemów (ogrzewanie, chłodzenie, millivolt, zawory strefowe).
  • Rysunek 12 pokazuje sposób montażu termostatu na podstawie (pivot up).

Zgodność modelu

  • Nie używać z systemami wielostopniowymi.
  • Nie używać z pompami ciepła.
  • Nie używać z systemami powyżej 30 VAC.
