Instrukcja obsługi termostatu Copeland 1E30N-910

Poznaj instrukcję obsługi i instalacji termostatu Copeland 1E30N-910. Dowiedz się, jak bezpiecznie zamontować urządzenie, podłączyć przewody, skonfigurować antycypator ciepła oraz rozwiązywać typowe problemy z ogrzewaniem.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Termostat Copeland 1E30N-910 instaluje się poprzez montaż podstawy do ściany, podłączenie przewodów do zacisków W i R oraz ustawienie antycypatora ciepła zgodnie z parametrami pieca. str. 1

Najważniejsze czynności

Demontaż starego termostatu str. 1
Regulacja antycypatora ciepła str. 1

Pierwsze uruchomienie

Po montażu i włączeniu zasilania, użyj przełącznika systemowego, aby wybrać tryb ogrzewania. str. 2

Problemy i rozwiązania

Brak ciepła

Sprawdź bezpiecznik, zasilanie pieca, drzwi komory dmuchawy oraz ustawienie przełącznika na Heat.

str. 2

Konserwacja i reset

Kalibracja termometru odbywa się poprzez obrót śruby regulacyjnej wewnątrz obudowy. str. 2

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Switch Rating	24 VAC (30 VAC max.)	Napięcie pracy	str. 2
Anticipator Rating	0.15 to 1.2 Amps	Zakres regulacji prądu	str. 2

Gdzie szukać w PDF

Instalacja i demontaż str. 1
Obsługa i specyfikacja str. 2

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 1

Strona 2

Najważniejsze informacje

Termostat Copeland 1E30N-910 to urządzenie typu "snap action" przeznaczone do sterowania systemami grzewczymi. Niniejsza instrukcja zawiera wytyczne dotyczące bezpiecznego demontażu starego urządzenia, montażu nowego termostatu, poprawnego okablowania oraz kalibracji antycypatora ciepła, co jest kluczowe dla prawidłowego cyklu pracy pieca.

Przygotowanie i demontaż

Przed przystąpieniem do prac upewnij się, że posiadasz niezbędne narzędzia: wiertarkę, śrubokręt płaski oraz obcinaczki do przewodów. Uwaga: Przed rozpoczęciem prac należy bezwzględnie wyłączyć zasilanie systemu grzewczego w skrzynce bezpieczników.

Zdejmij pokrywę starego termostatu.
Oznacz przewody przed ich odłączeniem, aby ułatwić późniejsze podłączenie.
Odkręć podstawę starego termostatu od ściany.

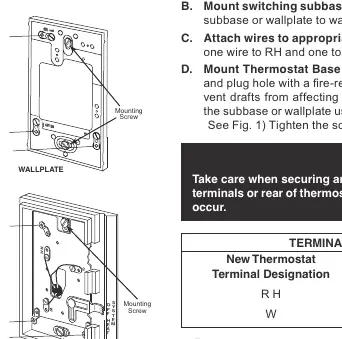

Montaż i okablowanie

Montaż nowego termostatu wymaga przykręcenia podstawy do ściany za pomocą dołączonych śrub. Podczas podłączania przewodów należy zachować szczególną ostrożność:

Podłącz przewody do odpowiednich zacisków (W i R).
Upewnij się, że przewody są starannie ułożone i nie stykają się z sąsiednimi zaciskami ani obudową.
Wepchnij nadmiar przewodu z powrotem do otworu w ścianie, aby uniknąć przeciągów wpływających na czujnik temperatury.

Ustawienie antycypatora ciepła

Ustawienie antycypatora ciepła jest niezbędne dla zapewnienia optymalnego cyklu pracy systemu grzewczego. Wartość ta powinna odpowiadać prądowi znamionowemu urządzenia grzewczego (zazwyczaj podanemu na tabliczce znamionowej pieca).

Otwórz pokrywę termostatu.
Obróć ramię antycypatora, aby ustawić odpowiednią wartość (zakres od 0.15 do 1.2 A).
Regulacja w kierunku przeciwnym do ruchu wskazówek zegara wydłuża cykle grzewcze, a zgodnie z ruchem wskazówek zegara – skraca je.

Obsługa i specyfikacja

Termostat obsługuje się za pomocą przełącznika systemowego, który pozwala na wybór trybu ogrzewania lub wyłączenie systemu. Urządzenie pracuje w zakresie temperatur od 10°C do 32°C (50°F do 90°F) przy wilgotności 0–90% bez kondensacji. Znamionowe obciążenie przełącznika wynosi 24 VAC (maks. 30 VAC).

Rozwiązywanie problemów

W przypadku problemów z działaniem systemu, sprawdź poniższe punkty:

Brak ciepła: Sprawdź bezpiecznik, zasilanie pieca, czy przełącznik jest w pozycji "Heat" oraz czy drzwi komory dmuchawy są poprawnie zamknięte.
Częste cykle grzewcze: Wymaga regulacji antycypatora ciepła.
Rozbieżność temperatury: Termometr można skalibrować za pomocą śruby regulacyjnej znajdującej się wewnątrz obudowy.

Praktyczna pomoc

Typowe problemy

Brak ciepła lub brak pracy wentylatora

Sprawdź bezpiecznik, włącznik zasilania pieca oraz czy drzwi komory dmuchawy są poprawnie domknięte.

Częste cykle grzewcze (zbyt szybkie lub zbyt wolne)

Wyreguluj antycypator ciepła zgodnie z instrukcją w kroku 5.

Rozbieżność wskazań termometru

Użyj śrubokręta płaskiego, aby obrócić śrubę regulacyjną termometru wewnątrz obudowy.

Przed użyciem

Wyłącz zasilanie systemu grzewczego przed pracą
Oznacz przewody przed odłączeniem od starego termostatu
Upewnij się, że przewody są starannie ułożone pod zaciskami
Sprawdź prąd znamionowy pieca przed ustawieniem antycypatora
Ustaw przełącznik systemowy w pozycji Heat po montażu

Parametry w praktyce

Switch Rating: 24 VAC (maks. 30 VAC) - napięcie pracy termostatu.
Anticipator Rating: 0.15 do 1.2 A - zakres regulacji prądu dla optymalizacji cykli grzewczych.
Temperature Range: 10°C do 32°C - zakres pracy termostatu.

Ilustracje i schematy

Schemat okablowania pokazuje połączenie termostatu z systemem grzewczym (W) i zasilaniem (R).
Rysunek antycypatora wskazuje punkt regulacji prądu za pomocą ramienia.

Zgodność modelu

Przeznaczony do systemów grzewczych standardowych, elektrycznych, gazowych, olejowych oraz Millivolt.
Nie zawiera rtęci, ale może zastępować termostaty ją zawierające (wymagana utylizacja zgodnie z przepisami).
