Instrukcja obsługi termostatu pompy ciepła Copeland 1F79

Szybki przewodnik po instalacji i obsłudze termostatu pompy ciepła Copeland 1F79. Dowiedz się, jak poprawnie podłączyć urządzenie, skonfigurować menu, używać trybów grzania i chłodzenia oraz rozwiązywać typowe problemy techniczne.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Termostat Copeland 1F79 to nieprogramowalny sterownik przeznaczony wyłącznie do systemów pomp ciepła. Obsługuje tryby grzania, chłodzenia oraz awaryjny (EMER). str. 1

Najważniejsze czynności

  • Instalacja i okablowanie str. 2, 3
  • Konfiguracja menu str. 5
  • Resetowanie urządzenia str. 5

Pierwsze uruchomienie

  • Wyłącz zasilanie, oznacz przewody, zamontuj podstawę, podłącz przewody zgodnie ze schematem, włącz zasilanie. str. 2

Problemy i rozwiązania

Brak reakcji systemu

Sprawdź bezpieczniki, zasilanie pieca oraz poprawność podłączenia przewodów.

str. 5, 6

Konserwacja i reset

  • Naciśnij jednocześnie przyciski strzałek podczas przełączania systemu z OFF na HEAT. str. 5

Dane techniczne

Parametr Wartość Znaczenie Strony
Napięcie 20-30 VAC Zasilanie sterowania str. 1
Maksymalne obciążenie 1.5 A Łączne obciążenie wszystkich terminali str. 1

Gdzie szukać w PDF

  • Specyfikacje i zastosowanie str. 1
  • Instalacja str. 2
  • Schematy okablowania str. 3
  • Konfiguracja i rozwiązywanie problemów str. 5, 6
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

Termostat Copeland 1F79 to nieprogramowalne urządzenie sterujące przeznaczone wyłącznie do systemów pomp ciepła. Przed przystąpieniem do instalacji należy upewnić się, że system jest kompatybilny, ponieważ urządzenie nie obsługuje standardowych systemów grzewczych (gazowych, olejowych, elektrycznych) ani systemów hydronicznych. Uwaga: Przed instalacją należy bezwzględnie wyłączyć zasilanie elektryczne w głównym bezpieczniku.

Instalacja i okablowanie

Proces instalacji obejmuje demontaż starego termostatu, montaż nowej podstawy oraz podłączenie przewodów zgodnie ze schematem. Przed odłączeniem przewodów od starego urządzenia, należy je oznaczyć etykietami. Podstawa termostatu powinna być zamontowana poziomo na ścianie. W przypadku systemów z pompą ciepła, należy zwrócić uwagę na ustawienie przełącznika O/B (fabrycznie ustawiony na O). Jeśli system wymaga terminala B, przełącznik należy przestawić. W instrukcji znajdują się szczegółowe schematy dla systemów jedno- i dwutransformatorowych.

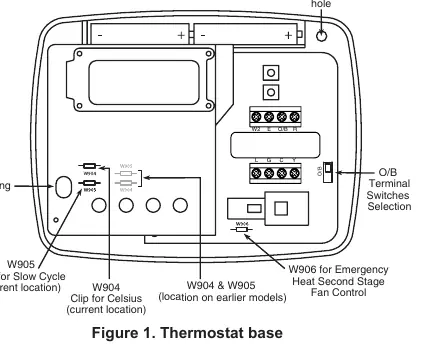

Rysunek 1: Podstawa termostatu z oznaczeniami terminali i przełączników
Rysunek 1: Podstawa termostatu z oznaczeniami terminali i przełączników

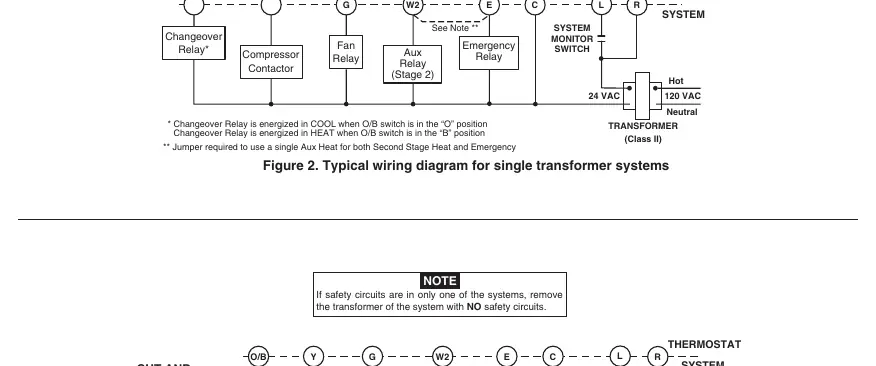

Rysunek 2: Typowy schemat okablowania dla systemów z jednym transformatorem
Rysunek 2: Typowy schemat okablowania dla systemów z jednym transformatorem

Obsługa urządzenia

Termostat posiada przełącznik systemowy (COOL, OFF, HEAT, EMER) oraz przełącznik wentylatora (ON, AUTO). Tryb EMER (Emergency) służy do obejścia pompy ciepła i korzystania z dodatkowego źródła ciepła podłączonego do terminala E. Wyświetlacz pokazuje aktualną temperaturę, a przyciski strzałek służą do zmiany nastaw. Ikony płomienia i płatka śniegu informują o pracy systemu lub trybie blokady kompresora.

Rysunek 5: Wyświetlacz, przyciski i przełączniki termostatu
Rysunek 5: Wyświetlacz, przyciski i przełączniki termostatu

Menu pozwala na dostosowanie parametrów pracy. Aby wejść do menu, należy ustawić przełącznik w pozycji OFF i przytrzymać jednocześnie przyciski strzałek przez 2 sekundy. Dostępne ustawienia obejmują: FA (szybki cykl pracy), CL (blokada kompresora), kalibrację temperatury (3 LO do 3 HI) oraz podświetlenie wyświetlacza.

Rozwiązywanie problemów i konserwacja

W przypadku problemów z działaniem, takich jak brak reakcji systemu lub błędy wyświetlacza, można wykonać reset urządzenia. Reset przeprowadza się poprzez jednoczesne naciśnięcie przycisków strzałek podczas przełączania systemu z OFF na HEAT. Zaleca się wymianę baterii AAA raz w roku, aby zachować ustawienia w przypadku utraty zasilania AC.

Praktyczna pomoc

Typowe problemy

Brak grzania lub chłodzenia

Sprawdź, czy bezpiecznik nie jest przepalony, czy przełącznik pieca jest w pozycji ON oraz czy drzwi komory dmuchawy są poprawnie zamknięte.

Wyświetlacz nie reaguje lub działa błędnie

Wykonaj reset urządzenia, naciskając jednocześnie przyciski strzałek podczas przełączania systemu z OFF na HEAT.

Zbyt częste cykle pracy

Sprawdź ustawienie blokady kompresora (CL) w menu konfiguracyjnym lub rozważ zmianę lokalizacji termostatu.

Przed użyciem

  • Wyłącz zasilanie elektryczne w głównym bezpieczniku.
  • Oznacz przewody starego termostatu przed ich odłączeniem.
  • Upewnij się, że system to pompa ciepła (urządzenie nie obsługuje pieców gazowych/olejowych).
  • Sprawdź ustawienie przełącznika O/B (fabrycznie O, zmień na B jeśli wymagane).
  • Zainstaluj baterie AAA, jeśli chcesz zachować ustawienia przy braku zasilania AC.

Parametry w praktyce

Zakres nastaw temperatury
45°F do 90°F (7°C do 32°C).
Obciążenie elektryczne
20 do 30 VAC, 50/60 Hz; maksymalnie 1.5 Ampera łącznie.
Wilgotność pracy
0 do 90% RH (bez kondensacji).

Ilustracje i schematy

  • Rysunek 1: Schemat podstawy termostatu, lokalizacja przełączników O/B, zworki W904/W905/W906 oraz miejsce na baterie.
  • Rysunek 2-4: Schematy okablowania dla systemów jedno- i dwutransformatorowych.
  • Rysunek 5: Opis przycisków i ikon na wyświetlaczu.

Zgodność modelu

  • Kompatybilny tylko z pompami ciepła.
  • Niekompatybilny ze standardowymi systemami grzewczymi (gaz, olej, elektryczne piece).
  • Niekompatybilny z systemami hydronicznymi (2 lub 3 przewody).
