Instrukcja obsługi termostatu Copeland 1F86-0244

Szybki przewodnik po instalacji i obsłudze termostatu Copeland 1F86-0244. Dowiedz się, jak zamontować urządzenie, skonfigurować menu instalatora, podłączyć przewody i rozwiązywać typowe problemy.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Termostat Copeland 1F86-0244 to jednostopniowy termostat cyfrowy. Instalacja wymaga wyłączenia zasilania, oznaczenia przewodów, montażu podstawy, podłączenia kabli zgodnie ze schematem oraz konfiguracji przełączników O/B i GAS/ELEC. str. 1, 2

Najważniejsze czynności

  • Wejście do menu konfiguracji str. 4
  • Resetowanie termostatu str. 7

Pierwsze uruchomienie

  • Włóż baterie, zamontuj na ścianie, podłącz przewody i ustaw przełączniki konfiguracyjne. str. 2

Problemy i rozwiązania

Brak reakcji wyświetlacza

Wykonaj reset urządzenia lub wymień baterie.

str. 7

Konserwacja i reset

  • Resetowanie urządzenia str. 7

Dane techniczne

Parametr Wartość Znaczenie Strony
Zakres nastawy 45° do 90°F (7° do 32°C) Zakres temperatur, które można ustawić. str. 1

Gdzie szukać w PDF

  • Specyfikacje i ostrzeżenia str. 1
  • Instalacja str. 2
  • Schematy połączeń str. 3
  • Menu konfiguracji str. 4, 5
  • Rozwiązywanie problemów str. 7
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Termostat Copeland 1F86-0244 Strona 1 Podstawa termostatu (Figure 1) Strona 2 Schemat połączeń (Figure 2) Strona 3 Wyświetlacz i przyciski (Figure 5) Strona 4

Najważniejsze informacje z instrukcji

Termostat Copeland 1F86-0244 jest przeznaczony do systemów niskonapięciowych (Class II). Przed przystąpieniem do instalacji należy bezwzględnie wyłączyć zasilanie w głównym wyłączniku. Urządzenie nie może być używane z systemami o napięciu liniowym ani z 3-przewodowymi systemami hydronicznymi. Należy upewnić się, że wszystkie połączenia są zgodne z lokalnymi przepisami elektrycznymi.

Termostat Copeland 1F86-0244
Termostat Copeland 1F86-0244

Instalacja

Proces instalacji obejmuje następujące kroki:

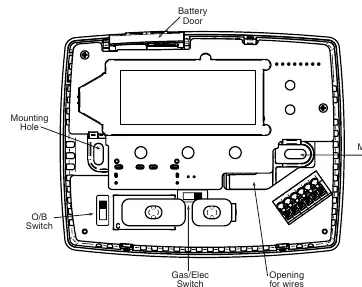

Podstawa termostatu (Figure 1)
Podstawa termostatu (Figure 1)

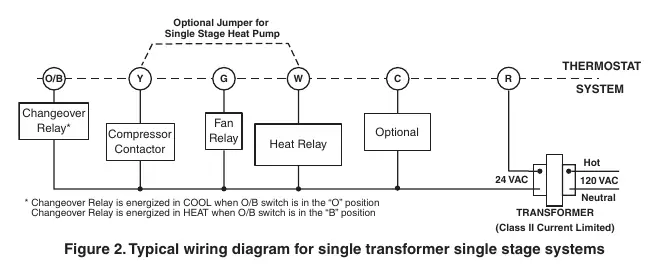

Schemat połączeń (Figure 2)
Schemat połączeń (Figure 2)
  • Wyłączenie zasilania: Odłącz zasilanie systemu w skrzynce bezpieczników.
  • Demontaż starego termostatu: Zdejmij obudowę, oznacz przewody etykietami przed ich odłączeniem, aby uniknąć błędów w podłączeniu.
  • Montaż podstawy: Użyj podstawy jako szablonu do zaznaczenia otworów montażowych. Wypoziomuj podstawę przed dokręceniem śrub.
  • Podłączenie przewodów: Podłącz przewody zgodnie ze schematami zawartymi w instrukcji (Fig. 2-4).
  • Konfiguracja przełączników: Ustaw przełącznik O/B (dla pomp ciepła) oraz przełącznik GAS/ELEC zgodnie z typem posiadanego systemu.

Aby wejść do menu konfiguracji, ustaw przełącznik systemowy w pozycji OFF, a następnie naciśnij jednocześnie przyciski strzałek w górę i w dół. Menu pozwala na dostosowanie parametrów takich jak:

  • Wybór typu systemu (SS - Single Stage lub HP - Heat Pump).
  • Włączenie funkcji Cool Savings (oszczędzanie energii).
  • Ustawienie szybkości cyklu (Fast, Medium, Slow).
  • Blokada sprężarki (Compressor Lockout).
  • Podświetlenie wyświetlacza.
  • Kalibracja temperatury i wybór jednostek (F/C).
  • Przypomnienie o wymianie filtra.

Obsługa i konserwacja

Termostat jest zasilany bateryjnie (2x AA) lub przez system AC. Jeśli na wyświetlaczu pojawi się ikona baterii, należy je wymienić. W przypadku dłuższego wyjazdu (powyżej 3 miesięcy) zaleca się wymianę baterii przed wyjazdem. Aby zresetować termostat w przypadku błędów, należy ustawić przełącznik w pozycji Cool lub Heat i jednocześnie nacisnąć przyciski strzałek w górę i w dół.

Wyświetlacz i przyciski (Figure 5)
Wyświetlacz i przyciski (Figure 5)

Praktyczna pomoc

Typowe problemy

Brak ogrzewania lub chłodzenia

Sprawdź bezpieczniki, upewnij się, że przełącznik systemowy jest w odpowiedniej pozycji i przewody są dobrze dokręcone.

Pusty wyświetlacz

Wymień baterie lub sprawdź zasilanie AC. Wykonaj reset urządzenia.

System pracuje bez przerwy

Sprawdź, czy przewody nie są zwarte i czy przełącznik wentylatora nie jest ustawiony w pozycji ON.

Przed użyciem

  • Wyłącz zasilanie główne przed instalacją.
  • Oznacz przewody przed odłączeniem starego termostatu.
  • Ustaw przełącznik O/B zgodnie z wymaganiami pompy ciepła.
  • Ustaw przełącznik GAS/ELEC zgodnie z typem systemu (ELEC dla pomp ciepła, GAS dla systemów jednostopniowych).
  • Włóż nowe baterie alkaliczne AA.

Parametry w praktyce

Zakres nastawy
45° do 90°F (7° do 32°C).
Obciążenie zacisków
Maksymalnie 1.0 A na zacisk, 1.5 A łącznie dla wszystkich zacisków.

Ilustracje i schematy

  • Schematy połączeń (Fig. 2-4) pokazują konfiguracje dla systemów z jednym lub dwoma transformatorami oraz z zabezpieczeniami lub bez.
  • Rysunek podstawy (Fig. 1) wskazuje lokalizację otworów montażowych, przełączników O/B i GAS/ELEC oraz komory baterii.

Zgodność modelu

  • Przeznaczony do systemów niskonapięciowych (Class II).
  • Obsługuje systemy jednostopniowe i pompy ciepła bez dodatkowego ogrzewania (Aux heat).
  • Nie używać z systemami powyżej 30 VAC i 1.5 A.
