Instrukcja obsługi termostatu programowalnego Emerson 1F85U-42PR

Kompletny przewodnik po instalacji i obsłudze termostatu Emerson 1F85U-42PR. Dowiedz się, jak skonfigurować harmonogramy, korzystać z menu instalatora i rozwiązywać problemy.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Termostat Emerson 1F85U-42PR to programowalne urządzenie sterujące ogrzewaniem i chłodzeniem. Instrukcja obejmuje montaż, konfigurację menu instalatora (dostępne po przytrzymaniu przycisku Menu przez 8 sekund) oraz programowanie harmonogramów. str. 1, 3, 4

Najważniejsze czynności

Dostęp do menu instalatora str. 3, 6
Resetowanie ustawień str. 4, 8

Pierwsze uruchomienie

Ustawianie czasu i dnia str. 3, 7

Problemy i rozwiązania

Brak reakcji urządzenia

Wyjmij baterie na 2 minuty, aby zresetować termostat.

str. 4, 8

Konserwacja i reset

Resetowanie do ustawień fabrycznych str. 4, 8

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Zakres nastaw	45°F - 99°F (7°C - 37°C)	Zakres temperatur, które można ustawić na termostacie.	str. 1, 5

Gdzie szukać w PDF

Instalacja i okablowanie str. 1, 2
Menu instalatora str. 3, 4
Obsługa i harmonogramy str. 5, 7

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 1

Strona 2

Strona 3

Strona 9

Najważniejsze informacje z instrukcji

Termostat Emerson 1F85U-42PR to uniwersalne urządzenie sterujące systemami grzewczymi i chłodzącymi (gazowymi, olejowymi, elektrycznymi oraz pompami ciepła). Instrukcja zawiera szczegółowe wytyczne dotyczące montażu, konfiguracji menu instalatora oraz codziennej obsługi.

Instalacja i okablowanie

Przed przystąpieniem do instalacji należy odłączyć zasilanie systemu w głównej skrzynce bezpiecznikowej. Urządzenie może być zasilane bateryjnie (baterie AA) lub przewodowo (wymagany przewód C). Należy upewnić się, że okablowanie jest zgodne z lokalnymi przepisami elektrycznymi.

Oznaczenia zacisków

RC/RH: Zasilanie (24V) - chłodzenie/ogrzewanie.
O/B: Zawór przełączający lub zawór strefowy 3-przewodowy.
Y/Y2: Kompresor (1. i 2. stopień).
G: Przekaźnik wentylatora.
W/E/W2: Ogrzewanie (1. i 2. stopień) / Ogrzewanie pomocnicze.
C: Przewód wspólny (Common).
L: Diagnostyka pompy ciepła.

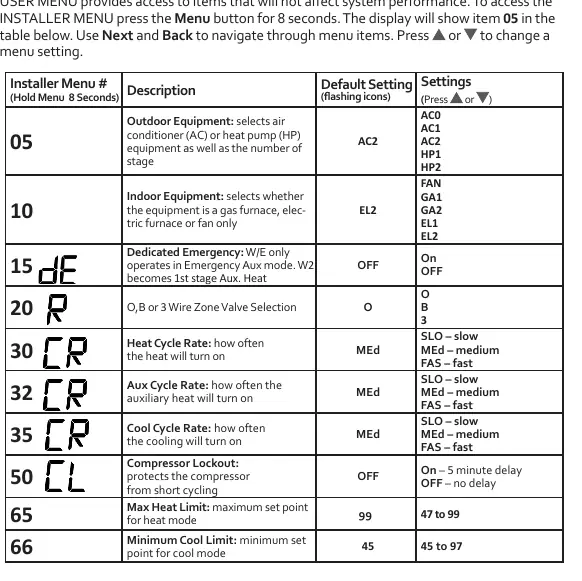

Menu instalatora

Menu instalatora pozwala na zaawansowaną konfigurację systemu. Aby uzyskać do niego dostęp, należy przytrzymać przycisk Menu przez 8 sekund. Użyj przycisków Next i Back do nawigacji, a strzałek do zmiany ustawień.

05: Wybór sprzętu zewnętrznego (AC/HP).
10: Wybór sprzętu wewnętrznego (gaz, elektryczność, wentylator).
15: Awaryjne ogrzewanie (Emergency Heat).
30/32/35: Częstotliwość cykli (Heat/Aux/Cool).
50: Blokada kompresora (ochrona przed krótkimi cyklami).

Obsługa i programowanie

Termostat oferuje programowanie 7-dniowe, 5-1-1 lub tryb nieprogramowalny. Użytkownik może ustawić harmonogramy dla okresów: Wake (pobudka), Leave (wyjście), Return (powrót), Sleep (sen).

Ustawianie czasu i dnia

Naciśnij Menu.
Ikony czasu będą migać; użyj Next, aby przejść do ustawień.
Użyj strzałek, aby ustawić czas i dzień.
Naciśnij Exit, aby zakończyć.

Rozwiązywanie problemów

W przypadku problemów z działaniem systemu, sprawdź najpierw bezpieczniki i zasilanie pieca. Jeśli na wyświetlaczu pojawi się ikona Call for Service, oznacza to, że system nie osiągnął zadanej temperatury w ciągu 2 godzin lub wystąpił błąd kompresora. W przypadku braku reakcji urządzenia, zresetuj je, wyjmując baterie na 2 minuty.

Praktyczna pomoc

Typowe problemy

Brak ogrzewania lub chłodzenia

Sprawdź bezpiecznik lub wyłącznik automatyczny. Upewnij się, że przełącznik zasilania pieca jest w pozycji ON, a panel drzwiowy jest poprawnie zamontowany.

Ikona Call for Service na wyświetlaczu

System nie osiągnął zadanej temperatury w ciągu 2 godzin. Sprawdź, czy system grzewczy/chłodzący działa poprawnie. Jeśli ikona miga, może to oznaczać problem z jednostką zewnętrzną.

Termostat nie reaguje / pusty ekran

Wyjmij baterie na 2 minuty, aby zresetować urządzenie. Jeśli problem nadal występuje, wymień baterie na nowe.

Przed użyciem

Odłącz zasilanie systemu w głównej skrzynce bezpiecznikowej przed instalacją.
Upewnij się, że okablowanie jest zgodne z oznaczeniami zacisków.
Zainstaluj nowe baterie alkaliczne AA, jeśli nie używasz przewodu C.
Wypoziomuj termostat (tylko dla celów estetycznych).

Parametry w praktyce

Zakres nastaw temperatury: 45°F do 99°F (7°C do 37°C).
Obciążenie zacisków: Maksymalnie 1.5 A na zacisk, 2.5 A łącznie dla wszystkich zacisków.

Ilustracje i schematy

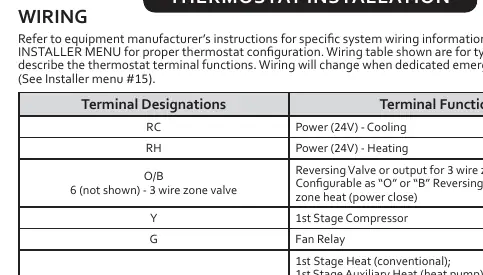

Tabela połączeń (strona 1) opisuje funkcje każdego zacisku (RC, RH, Y, G, W/E, C, L, Y2, W2).

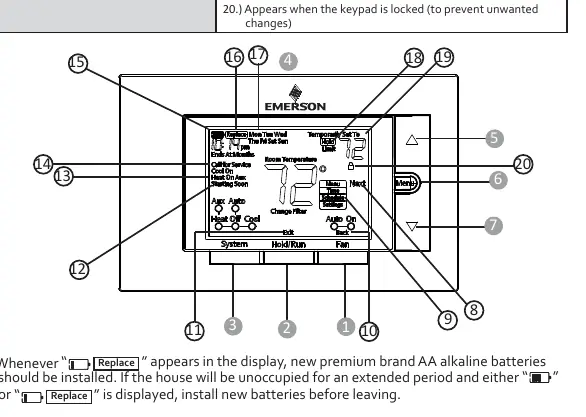

Schemat przycisków (strona 3) pokazuje lokalizację przycisków Fan, System, Hold/Run, Menu oraz wyświetlacza.

Zgodność modelu

Kompatybilny z systemami konwencjonalnymi (gaz, olej, elektryczne).
Kompatybilny z pompami ciepła (powietrznymi lub geotermalnymi) z ogrzewaniem pomocniczym.
