Instrukcja obsługi termostatu Emerson Blue Easy Set 1H/1C
Kompletny przewodnik po termostacie Emerson Blue Easy Set 1H/1C. Dowiedz się, jak zainstalować urządzenie, skonfigurować ustawienia, używać trybów Home/Sleep/Away oraz rozwiązywać typowe problemy.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Termostat Emerson Blue Easy Set 1H/1C to nieprogramowalne urządzenie z trzema ustawieniami temperatury (Home, Sleep, Away). Instrukcja zawiera procedury instalacji, konfiguracji menu oraz schematy okablowania. str. 1
Najważniejsze czynności
- Zmiana ustawień temperatury dla trybów Home/Sleep/Away str. 3
- Resetowanie termostatu str. 6
Pierwsze uruchomienie
- Instalacja podstawowa str. 4
Problemy i rozwiązania
Brak reakcji wyświetlacza
Wykonaj reset urządzenia przytrzymując strzałki przez 10 sekund.
str. 6Konserwacja i reset
- Resetowanie urządzenia str. 6
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zakres temperatury | 45° to 90°F (7° to 32°C) | Zakres nastaw temperatury | str. 8 |
| Zasilanie | 20-30 VAC | Napięcie wejściowe | str. 8 |
Gdzie szukać w PDF
- Opis i spis treści str. 1
- Obsługa i wyświetlacz str. 2
- Instalacja str. 4
- Menu konfiguracyjne str. 5
- Rozwiązywanie problemów str. 6
- Schematy połączeń str. 7
- Dane techniczne str. 8
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Termostat Emerson Blue Easy Set 1H/1C to urządzenie nieprogramowalne, zaprojektowane do łatwej obsługi z trzema predefiniowanymi ustawieniami temperatury: Home (Dom), Sleep (Sen) i Away (Poza domem). Urządzenie przeznaczone jest wyłącznie do systemów niskonapięciowych (NEC Class II). Przed przystąpieniem do instalacji należy upewnić się, że zasilanie systemu grzewczego/chłodzącego jest wyłączone.

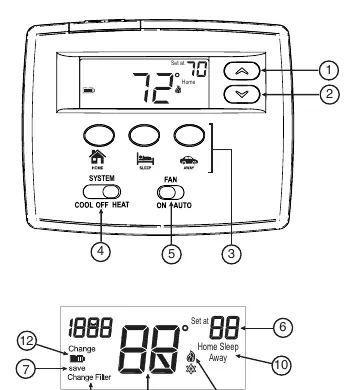

Opis urządzenia i wyświetlacza
Termostat posiada czytelny wyświetlacz LCD oraz przyciski sterujące:
- Przyciski strzałek: Służą do podnoszenia i obniżania temperatury.
- Przyciski trybów: Home, Sleep, Away do szybkiego wyboru temperatury.
- Przełącznik SYSTEM: Wybór trybu pracy (COOL, OFF, HEAT).
- Przełącznik FAN: Wybór pracy wentylatora (ON, AUTO).
Wyświetlacz informuje o aktualnej temperaturze, trybie pracy, stanie baterii oraz konieczności wymiany filtra powietrza.
Instalacja
Proces instalacji obejmuje:
- Wyłączenie zasilania systemu.
- Demontaż starego termostatu i oznaczenie przewodów.
- Montaż podstawy nowego termostatu na ścianie.
- Podłączenie przewodów do odpowiednich zacisków (R, C, O/B, W, Y, G).
- Ustawienie przełączników konfiguracyjnych: Gas/Elec (ELEC dla pomp ciepła, GAS dla systemów jednostopniowych) oraz O/B (zgodnie z wymaganiami zaworu przełączającego).
Obsługa i ustawienia
Aby zmienić temperatury dla trybów Home, Sleep lub Away:
- Ustaw przełącznik SYSTEM na HEAT lub COOL.
- Ustaw żądaną temperaturę za pomocą strzałek.
- Przytrzymaj przycisk wybranego trybu (Home, Sleep lub Away) przez 3 sekundy, aż wyświetlacz mignie.
Termostat oferuje również funkcję Cool Savings (oszczędzanie energii podczas chłodzenia) oraz przypomnienie o wymianie filtra (Change Filter).
Menu konfiguracyjne
Menu pozwala na dostosowanie parametrów pracy, takich jak:
- Wybór typu systemu (Single Stage lub Heat Pump).
- Ustawienia timera snu (Sleep Timer).
- Włączanie/wyłączanie funkcji Cool Savings.
- Regulacja szybkości cyklu (Cycle Rate).
- Blokada kompresora (Compressor Lockout).
- Podświetlenie wyświetlacza.
- Kalibracja temperatury pokojowej.
Aby wejść do menu, należy przytrzymać przyciski strzałek przez 3 sekundy. Nawigacja odbywa się przyciskiem Away (następny) i Home (powrót).
Rozwiązywanie problemów
W przypadku problemów z działaniem, takich jak brak reakcji wyświetlacza lub błędne działanie, zaleca się wykonanie resetu: ustaw przełącznik SYSTEM w pozycji Cool lub Heat, a następnie przytrzymaj obie strzałki przez około 10 sekund. Jeśli problem nie ustąpi, sprawdź połączenia przewodów oraz bezpieczniki systemu.
Dane techniczne
Termostat obsługuje systemy 20-30 VAC. Zakres nastaw temperatury wynosi od 45°F do 90°F (7°C do 32°C). Urządzenie wymaga dwóch baterii alkalicznych AA lub zasilania przewodowego.
Praktyczna pomoc
Typowe problemy
Brak ogrzewania lub chłodzenia
Sprawdź, czy przełącznik SYSTEM jest w odpowiedniej pozycji (HEAT/COOL) i czy temperatura zadana jest wyższa (dla grzania) lub niższa (dla chłodzenia) od temperatury w pomieszczeniu.
Wyświetlacz nie reaguje lub działa błędnie
Wykonaj reset urządzenia: ustaw przełącznik SYSTEM w pozycji Cool lub Heat, a następnie przytrzymaj obie strzałki przez 10 sekund.
System grzewczy/chłodzący pracuje bez przerwy
Sprawdź, czy nie ma zwarcia w okablowaniu, czy przewody nie dotykają się pod zaciskami oraz czy przełącznik wentylatora nie jest ustawiony na ON.
Przed użyciem
- Wyłącz zasilanie systemu grzewczego/chłodzącego przed demontażem starego termostatu.
- Zidentyfikuj i oznacz przewody przed ich odłączeniem.
- Ustaw przełącznik Gas/Elec zgodnie z typem systemu (ELEC dla pomp ciepła, GAS dla systemów jednostopniowych).
- Ustaw przełącznik O/B zgodnie z wymaganiami zaworu przełączającego (O dla większości pomp ciepła, B jeśli wymagane).
- Upewnij się, że system jest niskonapięciowy (NEC Class II).
Parametry w praktyce
- Zakres nastaw temperatury
- 45°F do 90°F (7°C do 32°C).
- Obciążenie zacisków
- Maksymalnie 1.0 A na zacisk, 1.5 A łącznie dla wszystkich zacisków.
Ilustracje i schematy

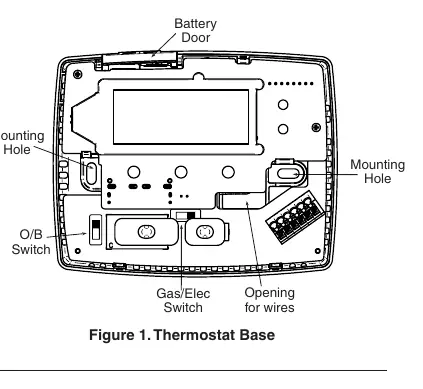

- Rysunek 1: Widok podstawy termostatu z otworami montażowymi, przełącznikami Gas/Elec i O/B oraz miejscem na baterie.
- Rysunek 2-4: Schematy połączeń dla systemów jedno- i dwutransformatorowych z różnymi konfiguracjami zabezpieczeń.
Zgodność modelu
- Przeznaczony wyłącznie do systemów niskonapięciowych NEC Class II.
- Nie używać z systemami napięcia sieciowego (line voltage).
