Instrukcja obsługi sterownika ogrzewania Ideal Halo Combi 2-Zone
Kompletny przewodnik po sterowniku Ideal Halo Combi 2-Zone. Dowiedz się, jak zarządzać harmonogramami, zmieniać tryby pracy, wymieniać baterie oraz rozwiązywać typowe problemy z komunikacją.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Ideal Halo Combi 2-Zone to bezprzewodowy sterownik ogrzewania. Pozwala na zarządzanie temperaturą w trybach Auto, Manual i Off, obsługuje harmonogramy oraz funkcje Override i Plus Hours. str. 2
Najważniejsze czynności
- Zmiana trybu pracy str. 2
- Wymiana baterii str. 7
Pierwsze uruchomienie
- System łączy się automatycznie. W razie problemów użyj przycisku parowania na Smart Interface. str. 4, 5
Problemy i rozwiązania
CF01
Brak komunikacji z Smart Interface. Sprawdź baterie i zasilanie.
str. 7
CF02
Brak komunikacji z Smart Wiring Centre. Sprawdź zasilanie.
str. 7Konserwacja i reset
- Wymiana baterii: 4x AA Alkaline. Nie używaj śrubokręta do otwierania obudowy. str. 7
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 4x AA Alkaline | Baterie sterownika Halo | str. 7 |
Gdzie szukać w PDF
- Opis funkcji i trybów str. 2, 3
- Harmonogramy str. 4
- Rozwiązywanie problemów str. 7, 8
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Sterownik Ideal Halo Combi 2-Zone to bezprzewodowe urządzenie zasilane bateryjnie, służące do zarządzania temperaturą i harmonogramami ogrzewania. Urządzenie komunikuje się z kotłem za pomocą protokołu Zigbee poprzez Smart Interface. Każda jednostka Halo steruje niezależną strefą grzewczą.
Opis urządzenia
System składa się z trzech głównych elementów:
- Sterownik Halo: Główny panel z wyświetlaczem, pokrętłem i przyciskami do sterowania temperaturą.
- Smart Interface: Urządzenie instalowane w kotle, które odbiera sygnał ze sterownika Halo.

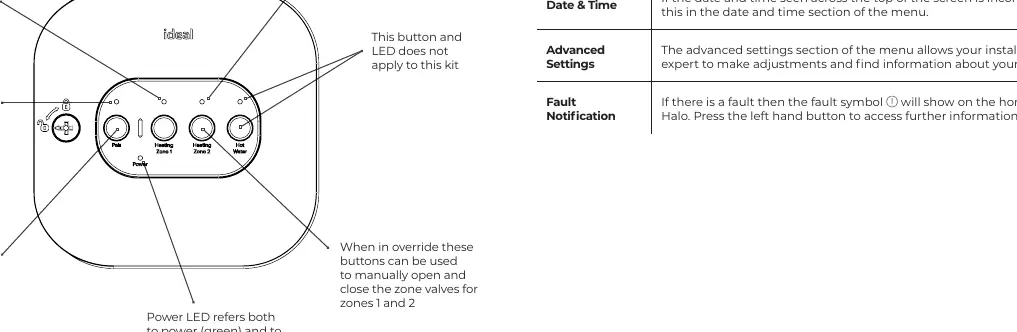

- Smart Wiring Centre: Moduł sterujący zaworami strefowymi, komunikujący się bezprzewodowo z systemem.
Tryby pracy
Sterownik oferuje trzy główne tryby pracy, które można zmieniać za pomocą prawego przycisku:
- Auto: Ogrzewanie działa zgodnie z ustawionym harmonogramem czasowym i temperaturowym.
- Manual: Użytkownik ręcznie ustawia temperaturę za pomocą pokrętła, ignorując harmonogram.
- Off: Ogrzewanie wyłączone, utrzymywana jest jedynie temperatura ochrony przed zamarzaniem (domyślnie 5°C).
Harmonogramy i funkcje specjalne
Możesz dostosować harmonogramy ogrzewania w menu "Timed heating schedule". Każdego dnia można ustawić do 6 zdarzeń grzewczych.
- Override: Pozwala tymczasowo zmienić temperaturę do czasu następnego zaplanowanego zdarzenia. Wystarczy obrócić pokrętło.
- Plus Hours: Pozwala wydłużyć czas pracy w obecnym trybie. Naciśnij pokrętło, aby wybrać czas wydłużenia.
- Holiday Mode: Tymczasowe wyłączenie ogrzewania na określony czas urlopu.
- Child Lock: Blokada rodzicielska aktywowana przez przytrzymanie lewego i prawego przycisku.

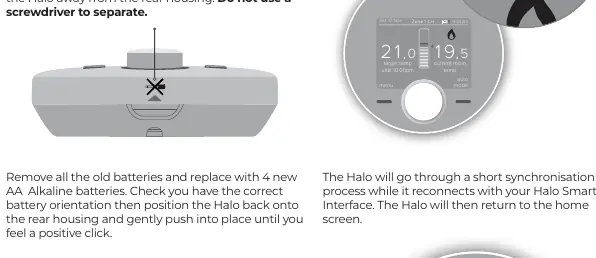

Wymiana baterii
Gdy na ekranie pojawi się symbol rozładowanej baterii, należy je wymienić:
- Delikatnie pociągnij sterownik Halo od obudowy (użyj uchwytów na górze i dole, nie używaj śrubokręta).
- Wyjmij stare baterie i włóż 4 nowe baterie alkaliczne AA.
- Upewnij się, że polaryzacja jest prawidłowa.
- Wciśnij sterownik z powrotem na obudowę, aż usłyszysz kliknięcie.
- Urządzenie automatycznie przejdzie proces synchronizacji.
Rozwiązywanie problemów
W przypadku awarii na ekranie mogą pojawić się kody błędów:
- CF01: Brak komunikacji między Halo a Smart Interface. Sprawdź baterie w Halo, zasilanie interfejsu oraz odległość między urządzeniami.
- CF02: Brak komunikacji między Smart Wiring Centre a Smart Interface. Sprawdź zasilanie modułu okablowania.
W trybie awaryjnym (Failsafe) ogrzewanie może działać w ograniczonym zakresie. Możesz ręcznie włączyć kocioł przyciskiem Override na Smart Interface.
Praktyczna pomoc
Typowe problemy
Błąd CF01 na ekranie
Brak komunikacji z Smart Interface. Sprawdź poziom baterii w Halo, zasilanie interfejsu oraz czy nie wyłączono wzmacniacza sygnału Zigbee.
Błąd CF02 na ekranie
Brak komunikacji z Smart Wiring Centre. Sprawdź zasilanie modułu i odległość od Smart Interface.
Brak reakcji na przyciski
Sprawdź, czy nie jest aktywna blokada rodzicielska (Child Lock). Przytrzymaj lewy i prawy przycisk, aby ją wyłączyć.
Przed użyciem
- Upewnij się, że Smart Interface jest poprawnie zainstalowany w kotle
- Sprawdź, czy masz 4 nowe baterie alkaliczne AA
- W przypadku wersji Wi-Fi, pobierz aplikację Halo
- Upewnij się, że system jest sparowany (jeśli nie, użyj przycisku Pair)
Parametry w praktyce
- Failsafe Mode
- Tryb awaryjny, w którym kocioł działa mimo utraty komunikacji ze sterownikiem.
- Enhanced Load Compensation
- Funkcja optymalizująca temperaturę grzejników dla większego komfortu i oszczędności.
Ilustracje i schematy

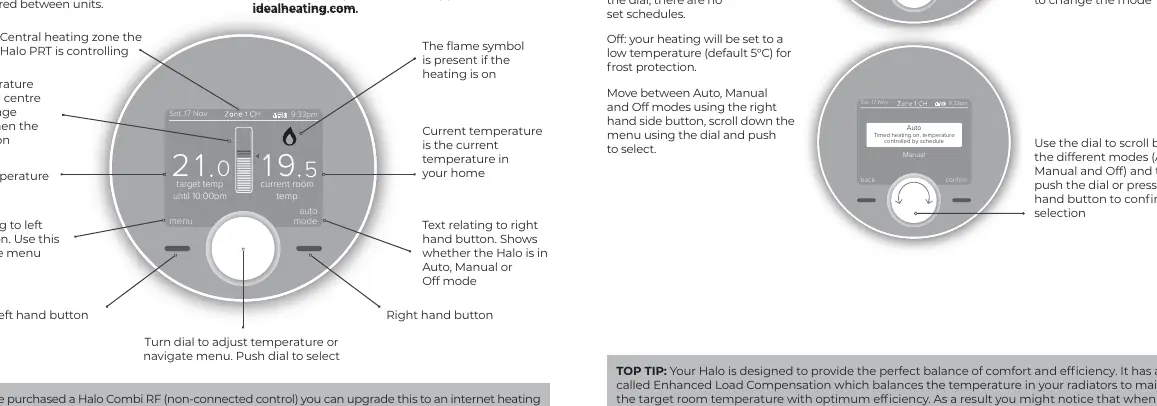

- Panel sterowania Halo: pokrętło do regulacji, przyciski menu/trybu, wyświetlacz temperatury i statusu.
- Smart Interface: diody LED (Power, Boiler, Connectivity, Zigbee) oraz przycisk Override.
Zgodność modelu
- System przeznaczony do użytku z kotłami Ideal.
- Wersja Halo Combi RF nie posiada łączności internetowej (możliwa aktualizacja przez aplikację).
