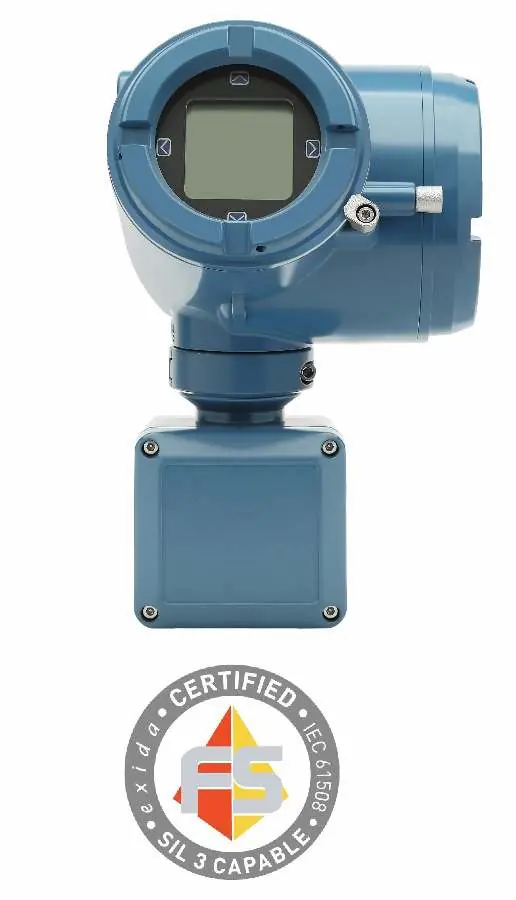

Niniejszy dokument stanowi instrukcję bezpieczeństwa (Safety Manual) dla przetworników przepływu Micro Motion 4200 pracujących w systemach bezpieczeństwa (SIS). Instrukcja zawiera wytyczne dotyczące instalacji, konfiguracji, testów kontrolnych oraz ograniczeń operacyjnych niezbędnych do zachowania certyfikacji SIL.
Instalacja i uruchomienie
Przed przystąpieniem do pracy upewnij się, że przetwornik został zainstalowany zgodnie z dedykowaną instrukcją instalacji. Kluczowe kroki obejmują:
- Podłączenie zasilania zewnętrznego do odpowiednich zacisków wyjściowych (Channel A).
- Weryfikację licencji SIL i ChA.
- Konfigurację parametrów bezpieczeństwa: kalibracja przepływu i gęstości (FCF, K1, K2, D1, D2, DT), ustawienie zakresów LRV i URV, jednostek pomiarowych, HART PV, parametrów tłumienia oraz akcji w przypadku awarii (Fault Action).
Diagnostyka i zabezpieczenia
Przetwornik posiada funkcję diagnostyczną porównującą wyjście mA z odczytem wewnętrznym. Jeśli różnica przekroczy 0.2 mA, aktywowany jest alarm Electronics Failed, a wyjścia przechodzą w stan awaryjny (3.6 mA). Funkcja ta jest wyłączona przez pierwsze 5 minut po uruchomieniu.
Urządzenie wyposażone jest w fizyczną ochronę zapisu (write protection), realizowaną za pomocą przełącznika DIP znajdującego się za modułem wyświetlacza. Włączenie ochrony zapobiega przypadkowym zmianom konfiguracji.
Testy kontrolne (Proof tests)
Testy te służą do wykrywania awarii, których nie wyłapuje standardowa diagnostyka. Dostępne są dwa rodzaje testów:
- Test 1: Obejmuje test min-max wyjścia mA, sprawdzenie alarmów i konfiguracji, weryfikację SMV, sprawdzenie temperatury oraz test pamięci RAM.
- Test 2: Obejmuje wszystkie kroki Testu 1 oraz pełną kalibrację względem wzorca pierwotnego.
Ograniczenia operacyjne
Przetwornik posiada określone odchylenie bezpieczeństwa na poziomie 2%. Awarie wewnętrzne są raportowane w ciągu 5 minut, a sygnał jest generowany w ciągu 30 sekund od uruchomienia. Używanie urządzenia poza limitami środowiskowymi unieważnia dane o niezawodności zawarte w raporcie FMEDA.
Praktyczna pomoc
Typowe problemy
Błąd weryfikacji wyjścia mA (Verification of mAO1 Failed)
Sprawdź okablowanie wyjścia mA. Jeśli błąd utrzymuje się po 5 minutach od uruchomienia, może to oznaczać awarię komponentu.
Brak możliwości zmiany konfiguracji
Sprawdź, czy włączona jest ochrona zapisu (write protection) za pomocą przełącznika DIP znajdującego się za modułem wyświetlacza.
Przed użyciem
- Upewnij się, że przetwornik jest zainstalowany zgodnie z instrukcją instalacji.
- Zweryfikuj, czy licencja SIL i ChA jest aktywna.
- Sprawdź parametry kalibracji przepływu i gęstości (FCF, K1, K2, D1, D2, DT).
- Skonfiguruj wartości LRV i URV dla wyjścia mA.
- Ustaw jednostki pomiarowe i parametry tłumienia.
- Upewnij się, że wyjście mA jest ustawione na Upscale lub Downscale w przypadku awarii.
Parametry w praktyce
- Write Protection
- Blokada sprzętowa zapobiegająca przypadkowym zmianom konfiguracji.
Ilustracje i schematy
- Schemat okablowania wyjścia mA/HART pokazuje podłączenie pętli prądowej (zewnętrznie zasilanej).
- Wykres napięcia zasilania i rezystancji pętli pomaga dobrać odpowiednie parametry zasilania.
- Przełącznik DIP (write protect) znajduje się za modułem wyświetlacza.
Zgodność modelu
- Wymaga zainstalowanej licencji SIL dla funkcji SIS.
- Kompatybilny z systemami SIS zgodnie z IEC 61508.
- Wymaga użycia oryginalnych części zamiennych Emerson.
