Instrukcja montażu baterii umywalkowej Hansgrohe PuraVida 15273XXX
Szybki przewodnik po instalacji i obsłudze baterii umywalkowej Hansgrohe PuraVida 15273XXX. Dowiedz się, jak poprawnie zamontować urządzenie, wyregulować przepływ wody z EcoSmart i przeprowadzić konserwację.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcję montażu i obsługi baterii umywalkowej Hansgrohe PuraVida 15273XXX. Instrukcja obejmuje procedury instalacyjne, dane techniczne oraz wskazówki dotyczące optymalizacji przepływu wody za pomocą systemu EcoSmart.
Wskazówki bezpieczeństwa i montażu
- Podczas montażu należy nosić rękawice, aby uniknąć zranień, takich jak zgniecenia czy przecięcia.
- Produkt przeznaczony jest wyłącznie do celów kąpielowych, higienicznych i czyszczenia ciała.
- Znaczne różnice ciśnień na dopływach ciepłej i zimnej wody muszą zostać wyrównane.
- Armatura musi być zamontowana, przepłukana i wypróbowana według obowiązujących norm.
- Nie stosować silikonów zawierających kwas octowy.
Dane techniczne
Armatura jest seryjnie wyposażona w funkcję EcoSmart (ogranicznik przepływu).
- Ciśnienie robocze: maks. 1 MPa
- Zalecane ciśnienie robocze: 0,1 – 0,5 MPa
- Ciśnienie próbne: 1,6 MPa
- Temperatura wody gorącej: maks. 80°C
- Zalecana temperatura wody gorącej: 65°C
Armatura Hansgrohe może być stosowana z przepływowymi podgrzewaczami wody sterowanymi hydraulicznie i termicznie, w przypadku gdy ciśnienie przepływu wynosi co najmniej 0,15 MPa.
Obsługa i konserwacja
W przypadku problemów z przepływowymi podgrzewaczami wody lub jeśli wymagany jest większy przepływ wody, można usunąć ogranicznik przepływu EcoSmart znajdujący się za aeratorem. Zalecenia dotyczące pielęgnacji znajdują się w dołączonej broszurze.
Rozwiązywanie problemów
Jeśli przepływ wody jest niewystarczający, sprawdź ogranicznik EcoSmart. W przypadku problemów z podgrzewaczem wody, upewnij się, że ciśnienie w instalacji spełnia wymagania techniczne.
Informacje o producencie
Hansgrohe SE
Praktyczna pomoc
Typowe problemy
Zbyt mały przepływ wody
Usuń ogranicznik przepływu EcoSmart znajdujący się za aeratorem.
Problemy z przepływowym podgrzewaczem wody
Upewnij się, że ciśnienie przepływu wynosi co najmniej 0,15 MPa lub usuń ogranicznik EcoSmart.
Przed użyciem
- Sprawdź, czy ciśnienie w instalacji jest wyrównane.
- Przygotuj rękawice ochronne do montażu.
- Upewnij się, że posiadasz klucz montażowy 58085000 (opcjonalnie).
- Sprawdź, czy posiadasz kit instalatorski (nie jest dołączony).
Parametry w praktyce
- Ciśnienie robocze
- Maksymalne ciśnienie 1 MPa, zalecane 0,1–0,5 MPa.
- Temperatura wody gorącej
- Maksymalnie 80°C, zalecane 65°C.
Ilustracje i schematy
- Schemat przepływu pokazuje wydajność z EcoSmart i bez niego.

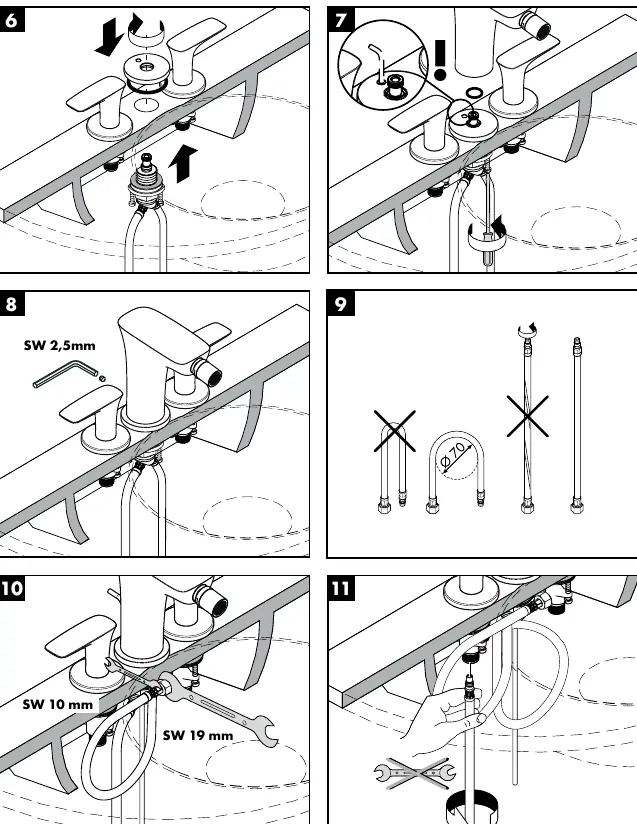

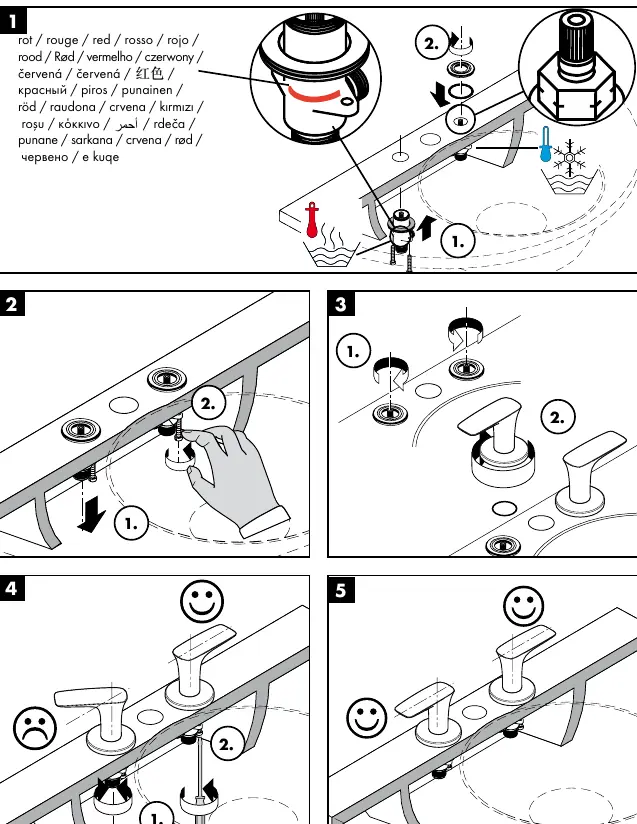

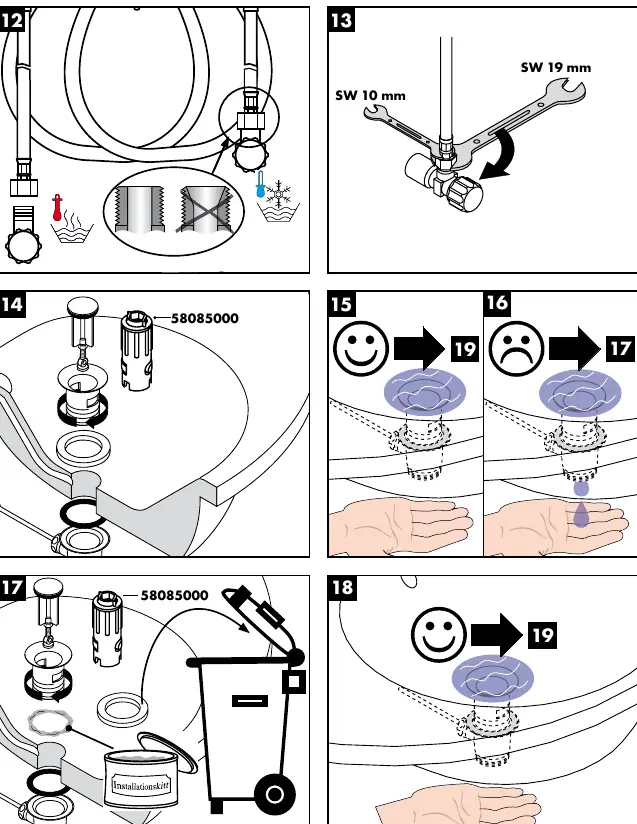

- Strony 31-34 zawierają szczegółowe kroki montażu.
Zgodność modelu
- Kompatybilna z podgrzewaczami przepływowymi (hydraulicznymi i termicznymi) przy ciśnieniu min. 0,15 MPa.
