Instrukcja obsługi baterii prysznicowej Hansgrohe Metris Classic 15751XXX
Szybki przewodnik po instalacji i obsłudze podtynkowej baterii prysznicowej Hansgrohe Metris Classic 15751XXX. Dowiedz się, jak prawidłowo zamontować urządzenie, wyregulować temperaturę oraz rozwiązać najczęstsze problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy podtynkowej baterii prysznicowej Hansgrohe Metris Classic (model 15751XXX). Dokument zawiera wytyczne dotyczące bezpiecznego montażu, regulacji temperatury oraz konserwacji urządzenia. Przed przystąpieniem do prac należy upewnić się, że zasilanie ciepłą wodą jest włączone, a instalacja spełnia wymogi techniczne.
Wskazówki bezpieczeństwa
- Podczas montażu należy nosić rękawice ochronne, aby uniknąć zranień i przecięć.
- Produkt przeznaczony jest wyłącznie do kąpieli i higieny osobistej.
- Osoby z ograniczeniami fizycznymi, psychicznymi lub sensorycznymi nie powinny korzystać z prysznica bez nadzoru.
- Należy wyrównać różnice ciśnień między dopływami ciepłej i zimnej wody.
Dane techniczne
- Ciśnienie robocze: maks. 1 MPa
- Zalecane ciśnienie robocze: 0,1 – 0,5 MPa
- Temperatura wody gorącej: maks. 80°C
- Zalecana temperatura wody gorącej: 65°C
- Wydajność przepływu przy 0,3 MPa: ok. 42 l/min
Montaż
Armatura musi być zamontowana, przepłukana i sprawdzona zgodnie z obowiązującymi normami. Nie należy stosować silikonów zawierających kwas octowy. Szczegółowe kroki montażowe znajdują się na stronie 60 instrukcji.
Regulacja

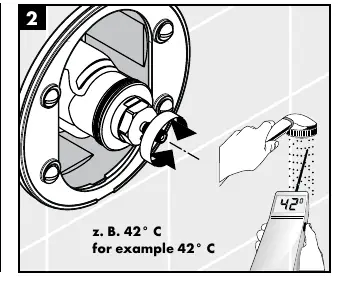

Po zakończeniu montażu należy sprawdzić temperaturę wody na wylocie z termostatu. Jeśli zmierzona temperatura różni się od ustawionej, konieczna jest korekta. Funkcja "Safety Function" pozwala na wstępne ustawienie maksymalnej temperatury (np. 42°C).
Konserwacja
Aby zapewnić płynną pracę termostatu, należy okresowo ustawiać go na pozycje maksymalnie gorącą i maksymalnie zimną. Termostat wyposażony jest w zawory zwrotne, których działanie należy sprawdzać regularnie (zgodnie z normą DIN EN 1717, przynajmniej raz w roku). Przy tej okazji należy również sprawdzić filtry zanieczyszczeń znajdujące się na wkładzie termostatycznym.
Rozwiązywanie problemów
W przypadku wystąpienia usterek, takich jak mała ilość wody, przepływ krzyżowy lub brak możliwości regulacji temperatury, należy sprawdzić filtry, zawory zwrotne oraz poprawność podłączenia korpusu (zimna woda po prawej, ciepła po lewej).
Informacje o producencie
Hansgrohe SE
Praktyczna pomoc
Typowe problemy
Mała ilość wody
Sprawdź ciśnienie w instalacji, wyczyść sitka wkładu termostatycznego oraz uszczelkę z sitkiem w prysznicu.
Przepływ krzyżowy (ciepła woda w zimnej lub odwrotnie)
Wyczyść lub wymień zawór zwrotny.
Temperatura wody nie zgadza się z ustawioną
Wyreguluj termostat, zwiększ temperaturę ciepłej wody do zakresu 42°C - 65°C.
Brak możliwości regulacji temperatury
Wyczyść lub wymień wkład termostatyczny. Sprawdź, czy korpus nie został zamontowany z obrotem o 180°.
Przed użyciem
- Sprawdź ciśnienie w instalacji wodnej.
- Upewnij się, że zasilanie ciepłą wodą jest włączone.
- Przygotuj rękawice ochronne do montażu.
- Sprawdź, czy przyłącza zimnej i ciepłej wody są drożne.
Parametry w praktyce
- Ciśnienie robocze
- Maksymalne dopuszczalne ciśnienie to 1 MPa (10 bar).
- Zalecana temperatura
- 65°C zapewnia optymalną pracę termostatu.
Ilustracje i schematy
- Strona 60-61: Instrukcja montażu krok po kroku.
- Strona 62-63: Regulacja temperatury i funkcja Safety Function.
- Strona 64-65: Konserwacja i czyszczenie wkładu.
- Strona 67: Wykaz części zamiennych.
Zgodność modelu
- Wymaga wyrównania ciśnień między ciepłą a zimną wodą.
- Przy nowej instalacji należy upewnić się, że zimna woda jest podłączona po prawej stronie, a ciepła po lewej.
