Hydraulika / Sterowniki prysznicowe
Instrukcja obsługi termostatu podtynkowego Hansgrohe ShowerSelect
Szybki przewodnik po instalacji i obsłudze termostatu podtynkowego Hansgrohe ShowerSelect. Dowiedz się, jak zamontować, wyregulować temperaturę i rozwiązywać typowe problemy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy termostatów podtynkowych Hansgrohe serii ShowerSelect (modele S, E, Q). Dokument zawiera wytyczne dotyczące bezpiecznego montażu, obsługi oraz konserwacji urządzenia. Kluczową funkcją jest "Safety Function", która pozwala na wstępne ustawienie maksymalnej temperatury wody (np. 42°C), co chroni przed poparzeniem.
Wskazówki montażowe
- Podczas montażu należy nosić rękawice ochronne, aby uniknąć zranień.
- Przed montażem należy sprawdzić produkt pod kątem uszkodzeń transportowych.
- Przewody i armatura muszą być zamontowane, przepłukane i sprawdzone zgodnie z obowiązującymi normami.
- Należy wyrównać ciśnienie między dopływami ciepłej i zimnej wody.
- Hansgrohe zaleca stosowanie "Safety Function" w celu uniknięcia poparzeń.
Obsługa i regulacja
Po zakończeniu montażu należy sprawdzić temperaturę wody na wylocie z termostatu. Jeśli zmierzona temperatura różni się od ustawionej, konieczna jest korekta (regulacja). Aby zapewnić płynne działanie termostatu, zaleca się okresowe ustawianie go na maksymalnie ciepłą i maksymalnie zimną wodę.
Konserwacja

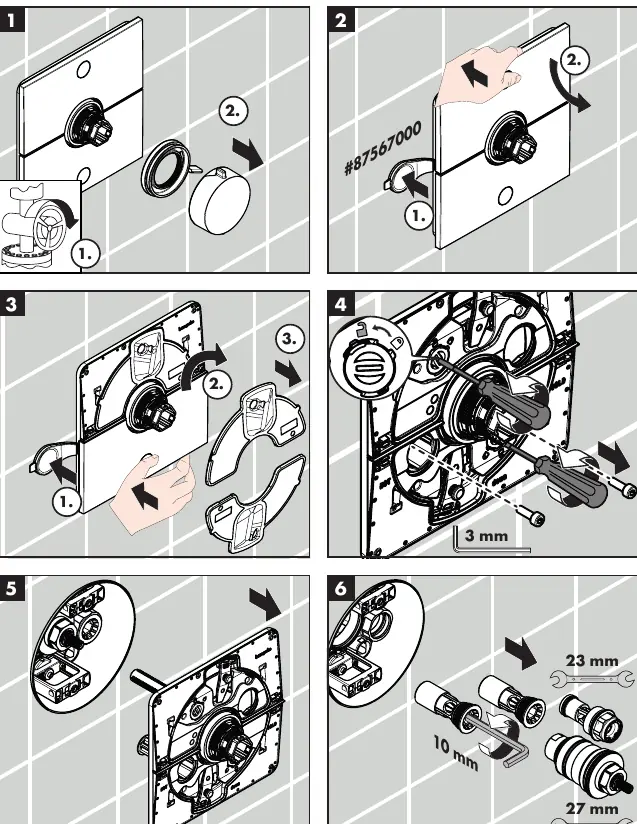

Zgodnie z normą EN 806-5, działanie zabezpieczeń przed przepływem zwrotnym musi być kontrolowane przynajmniej raz w roku. Należy regularnie czyścić sitka przed termostatem i we wkładzie termostatycznym.
Rozwiązywanie problemów
W przypadku wystąpienia usterek, takich jak mała ilość wody, brak możliwości regulacji temperatury czy nieszczelności, należy sprawdzić ciśnienie w instalacji, wyczyścić filtry lub wymienić wkład termostatyczny/zawór zwrotny zgodnie z tabelą usterek zawartą w instrukcji.
Dane techniczne
- Maksymalne ciśnienie robocze: 1 MPa
- Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
- Maksymalna temperatura wody gorącej: 60°C
- Dezynfekcja termiczna: 70°C / 4 min
- Produkt przeznaczony wyłącznie do wody pitnej.
Informacje o producencie
Hansgrohe SE
Praktyczna pomoc
Typowe problemy
Mała ilość wody
Sprawdź ciśnienie w instalacji, wyczyść sitka przed termostatem i we wkładzie termostatycznym, wyczyść uszczelkę z sitkiem w prysznicu.
Temperatura wody nie zgadza się z ustawioną
Wyreguluj termostat, sprawdź temperaturę wody ciepłej (powinna wynosić 42-60°C).
Zawór nie otwiera się lub nie zamyka
Wyreguluj teleskop Select, sprawdź czy dźwignia z tłokiem nie jest uszkodzona.
Krzyżowy przepływ wody
Wyczyść lub wymień wkład zaworu zwrotnego.
Przed użyciem
- Sprawdź, czy ciśnienie wody zimnej i ciepłej jest wyrównane.
- Upewnij się, że instalacja została przepłukana zgodnie z normami.
- Sprawdź, czy produkt nie posiada uszkodzeń transportowych.
- Upewnij się, że masz odpowiednie narzędzia montażowe.
Parametry w praktyce
- Ciśnienie robocze
- Maksymalne ciśnienie pracy to 1 MPa.
- Temperatura wody gorącej
- Maksymalna temperatura wody gorącej to 60°C.
- Dezynfekcja termiczna
- Możliwa w 70°C przez 4 minuty.
Ilustracje i schematy
- Schemat przepływu pokazuje swobodny przepływ dla wylotów 1 i 2.

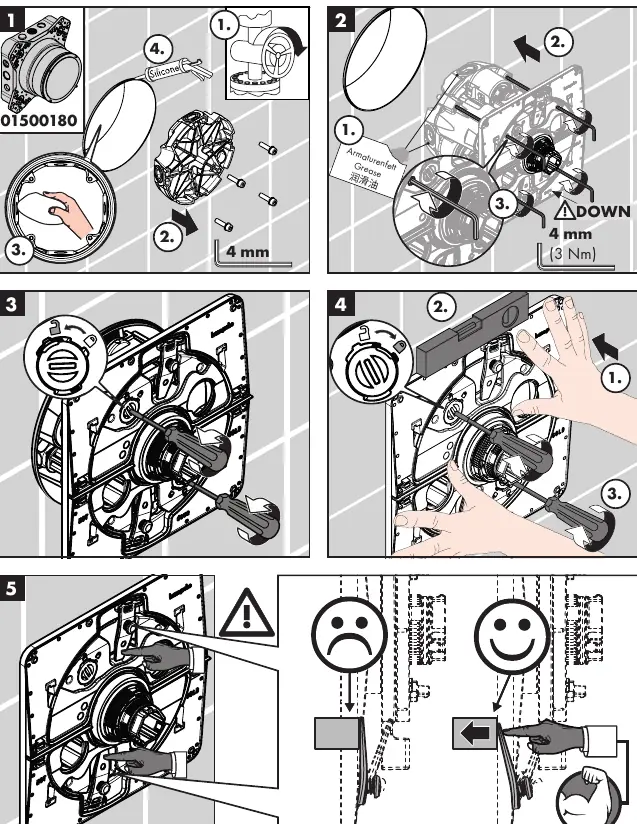

- Rysunki montażowe pokazują krok po kroku instalację podtynkową.
Zgodność modelu
- Produkt przeznaczony wyłącznie do wody pitnej.
- Wymaga wyrównania ciśnień między zasilaniem ciepłej i zimnej wody.
