Instrukcja obsługi baterii prysznicowej Hansgrohe Locarno 04822XX0
Szybki przewodnik instalacji i obsługi baterii prysznicowej Hansgrohe Locarno 04822XX0. Dowiedz się, jak zamontować element, ustawić ogranicznik temperatury i przeprowadzić konserwację.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i obsługi baterii prysznicowej Hansgrohe Locarno 04822XX0. Produkt jest elementem wykończeniowym (trim) i wymaga do działania elementu podtynkowego iBox Universal Plus (model 01850181), który nie jest dołączony do zestawu. Zaleca się, aby instalację przeprowadził wykwalifikowany hydraulik.
Dane techniczne
- Zalecane ciśnienie wody: 15 - 75 PSI (0.1-0.5 MPa)
- Maksymalne ciśnienie wody: 145 PSI (1 MPa)
- Zalecana temperatura wody gorącej: 120°-140° F (49°- 60°C)
- Maksymalna temperatura wody gorącej: 176°F (80° C)
- Przepływ przy 44 PSI: 5.5 GPM (20.8 l/min)
Instalacja
Przed rozpoczęciem instalacji upewnij się, że posiadasz wszystkie niezbędne narzędzia (klucze imbusowe 2-5 mm, uszczelniacz).

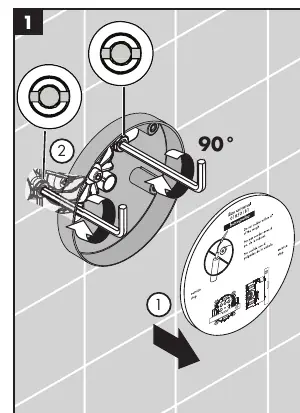

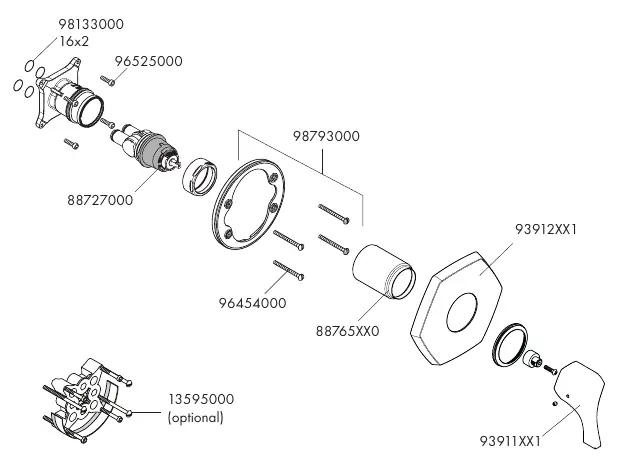

- Płukanie instalacji: Przed montażem baterii należy przepłukać przewody zasilające (ciepłą i zimną wodę) przez co najmniej 5 minut, aby usunąć zanieczyszczenia.
- Montaż elementu funkcyjnego: Zainstaluj blok funkcyjny w elemencie podtynkowym iBox, dokręcając śruby kluczem imbusowym 4 mm.
- Dopasowanie: Zmierz odległość od powierzchni ściany do kołnierza śruby (wymiar X), dodaj 1/2 cala i przytnij śruby montażowe na odpowiednią długość.
- Wykończenie: Zainstaluj płytę nośną, adapter i uchwyt.
Regulacja ogranicznika temperatury
Aby uniknąć ryzyka poparzenia, należy ustawić ogranicznik temperatury (rotational limit stop):
- Wyciągnij biały ogranicznik na zewnątrz.
- Obracaj zgodnie z ruchem wskazówek zegara, aby zmniejszyć maksymalną temperaturę, lub przeciwnie, aby ją zwiększyć.
- Po zakończeniu upewnij się, że ogranicznik jest w pełni wsunięty.
Konserwacja i czyszczenie
Aby utrzymać produkt w dobrym stanie:
- Regularnie czyść słuchawkę prysznicową, jeśli przepływ wody maleje.
- Raz w roku sprawdzaj wkład (cartridge) oraz zawory zwrotne.
- Do czyszczenia używaj łagodnych środków; unikaj środków zawierających kwas solny, mrówkowy, ług lub kwas octowy. Nie używaj myjek parowych ani środków typu "bez spłukiwania".
- Po czyszczeniu zawsze spłucz produkt czystą wodą i wytrzyj do sucha miękką szmatką.
Informacje o producencie
Hansgrohe SE
Praktyczna pomoc
Typowe problemy
Niewystarczający przepływ wody
Sprawdź ciśnienie wody, wyczyść słuchawkę prysznicową lub wymień wkład (cartridge).
Woda wypływa z obu źródeł (mieszanie)
Wymień wkład (uszkodzone zawory zwrotne).
Temperatura nie odpowiada oznaczeniom na uchwycie
Ustaw ogranicznik temperatury (rotational limit stop) lub odwróć wkład.
Uchwyt ciężko chodzi lub hałasuje
Wymień wkład (brudny lub zużyty).
Przed użyciem
- Upewnij się, że posiadasz element podtynkowy iBox Universal Plus (01850181).
- Sprawdź ciśnienie wody (zalecane 15-75 PSI).
- Przygotuj klucze imbusowe (2 mm, 2.5 mm, 3 mm, 4 mm, 5 mm).
- Upewnij się, że instalację wykonuje wykwalifikowany hydraulik.
- Przygotuj uszczelniacz wodoodporny do zabezpieczenia ściany.
Parametry w praktyce
- Ciśnienie wody
- Zalecane 15-75 PSI (0.1-0.5 MPa), maksymalne 145 PSI (1 MPa).
- Temperatura wody gorącej
- Zalecana 120°-140°F (49°-60°C), maksymalna 176°F (80°C).
Ilustracje i schematy
- Schemat pokazuje montaż elementu podtynkowego iBox.
- Instrukcja regulacji ogranicznika temperatury (rotational limit stop).
Zgodność modelu
- Wymaga elementu podtynkowego iBox Universal Plus model 01850181 (brak w zestawie).
- Kompatybilny ze słuchawkami prysznicowymi o przepływie 1.1 GPM (4.2 L/min) lub wyższym.
