Instrukcja obsługi sterownika natrysku Sanela SLS 03SB
Szybki przewodnik po instalacji i konfiguracji sterownika natrysku Sanela SLS 03SB. Dowiedz się, jak zamontować urządzenie, ustawić parametry pracy, wymienić baterię i rozwiązywać problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Sterownik natrysku Sanela SLS 03SB to urządzenie zasilane bateryjnie (9V), przeznaczone do montażu ściennego z termostatycznym zaworem mieszającym. Instrukcja zawiera wytyczne dotyczące montażu, konfiguracji parametrów pracy (takich jak opóźnienie aktywacji, czas wyłączenia bezpieczeństwa oraz płukanie higieniczne) oraz konserwacji. Przed instalacją należy upewnić się, że ciśnienie wody mieści się w zakresie 0,1 - 0,6 MPa, a sitko posiada oczka o wymiarach mniejszych lub równych 90 µm.
Montaż i instalacja
Instalacja urządzenia wymaga podłączenia do instalacji wodnej (ciepła/zimna woda) z rozstawem 150 mm. Kroki montażowe obejmują:
- Przygotowanie przyłączy ściennych G 1/2".
- Montaż elementów przyłączeniowych.
- Zamocowanie korpusu sterownika do ściany.
- Podłączenie węża natryskowego.
- Instalację baterii 9V (typ U9VL) wewnątrz korpusu.
- Zabezpieczenie korpusu śrubami.
Konfiguracja parametrów
Urządzenie pozwala na zmianę parametrów pracy za pomocą dłoni (w zasięgu czujnika) lub opcjonalnego pilota SLD 03. Dostępne ustawienia obejmują:
- Opóźnienie aktywacji: 0 - 15 sekund.
- Czas wyłączenia bezpieczeństwa: 10 - 310 sekund.
- Płukanie higieniczne: Możliwość ustawienia interwału (OFF, 6, 8, 12, 24, 48, 72, 168h) oraz czasu trwania (5 - 1200 sekund).
- Zasięg czujnika: 0,3 - 0,75 m.
Obsługa i tryby pracy
Sterownik działa w trybie automatycznym. Użytkownik może również ręcznie uruchomić lub zatrzymać przepływ wody poprzez zbliżenie dłoni do czujnika (funkcja START/STOP). Urządzenie posiada wbudowaną funkcję automatycznego wyłączenia po upływie ustawionego czasu bezpieczeństwa.
Wymiana baterii i konserwacja
Stan baterii jest monitorowany przez elektronikę. Gdy bateria wymaga wymiany, dioda LED sygnalizuje konieczność podjęcia działań. Zaleca się stosowanie baterii litowej 9V/1200 mAh (typ U9VL). Regularna konserwacja powinna obejmować czyszczenie sitka oraz sprawdzanie szczelności połączeń.
Informacje o producencie
SANELA spol. s r. o.
Praktyczna pomoc
Typowe problemy
Dioda LED sygnalizuje niski stan baterii
Wymień baterię 9V (typ U9VL) na nową.
Woda nie płynie lub wyłącza się zbyt wcześnie
Sprawdź ustawienia czasu wyłączenia bezpieczeństwa oraz zasięg czujnika.
Brak reakcji na zbliżenie dłoni
Upewnij się, że czujnik jest czysty i znajduje się w zasięgu 0,3 - 0,75 m.
Przed użyciem
- Sprawdź ciśnienie wody (musi wynosić 0,1 - 0,6 MPa).
- Upewnij się, że sitko w instalacji ma oczka <= 90 µm.
- Zainstaluj baterię 9V (typ U9VL).
- Zweryfikuj rozstaw przyłączy (150 mm).
Ilustracje i schematy

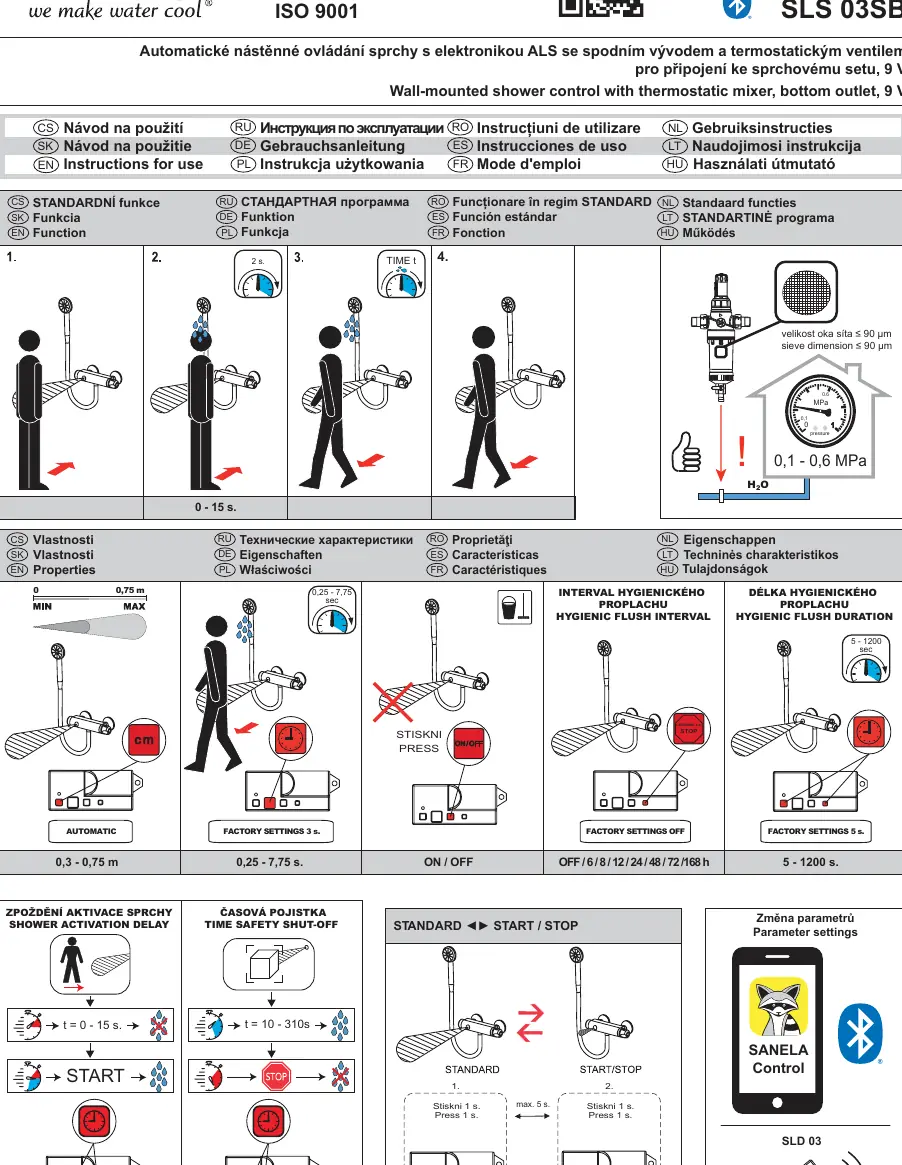

- Strona 1: Przegląd ustawień parametrów i funkcji.
- Strona 3: Kroki montażu ściennego i podłączenia hydraulicznego.

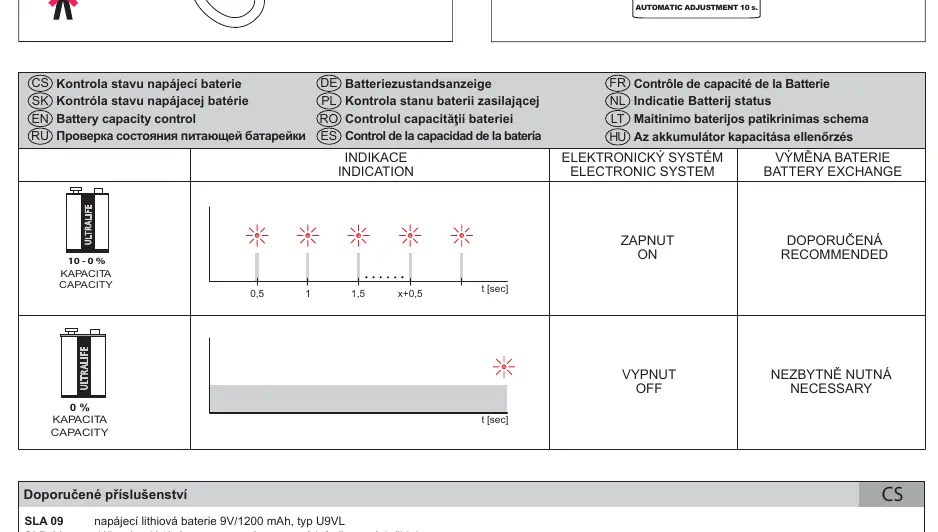

- Strona 4: Schemat kontroli stanu baterii.
Zgodność modelu
- Wymaga baterii litowej 9V/1200 mAh (typ U9VL).
- Opcjonalne akcesorium: pilot SLD 03 do konfiguracji parametrów.
