Instrukcja obsługi elektronicznego zaworu spłukującego do pisuaru Sanela SLP 03K/KV/KX
Szybki przewodnik po instalacji i konfiguracji elektronicznego zaworu spłukującego Sanela SLP 03K, SLP 03KV oraz SLP 03KX. Dowiedz się, jak zamontować urządzenie, podłączyć zasilanie 24V DC oraz skonfigurować tryby pracy (Eco 1, Eco 2) i...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Elektroniczny zawór spłukujący Sanela SLP 03K/KV/KX jest przeznaczony do bezdotykowego spłukiwania pisuarów. Urządzenie wymaga stałego zasilania 24V DC. Kluczowe parametry, takie jak zasięg sensora, czas spłukiwania oraz interwał spłukiwania higienicznego, można konfigurować za pomocą pilota SLD 03 lub aplikacji Sanela Control. Urządzenie posiada specjalne tryby oszczędnościowe (Eco 1 i Eco 2) dostosowane do różnych środowisk użytkowania.
Opis urządzenia i elementy zestawu

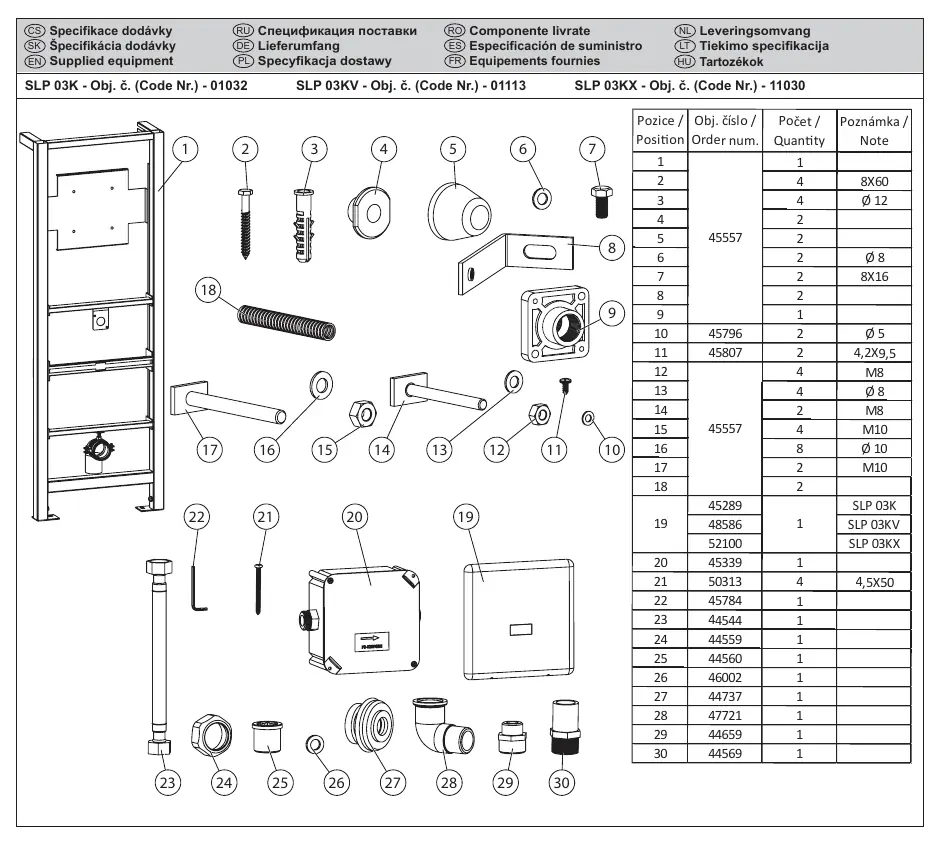

Zestaw zawiera stelaż montażowy, zawór elektroniczny, elementy przyłączeniowe oraz akcesoria montażowe. Szczegółowa lista części znajduje się w specyfikacji dostawy na stronie 4 instrukcji, gdzie wyszczególniono wszystkie elementy od 1 do 30, w tym śruby, uszczelki, rury przyłączeniowe i moduł elektroniczny.
Instalacja i montaż
Montaż urządzenia powinien być przeprowadzony zgodnie z dołączonymi schematami. Należy upewnić się, że ciśnienie wody w instalacji mieści się w zakresie 0,1 - 0,6 MPa, a sitko posiada oczka o wymiarze ≤ 90 µm. Stelaż montuje się w ścianie, zapewniając odpowiednie wyprowadzenie przyłączy wodnych i elektrycznych.
Podłączenie elektryczne
Urządzenie wymaga zasilania 24V DC. Ważne jest, aby zapewnić stałe napięcie – nie należy podłączać zasilacza za wyłącznikiem światła, ponieważ może to zakłócić pracę elektroniki. Polaryzacja przewodów: brązowy (+), biały (-).
Konfiguracja i tryby pracy

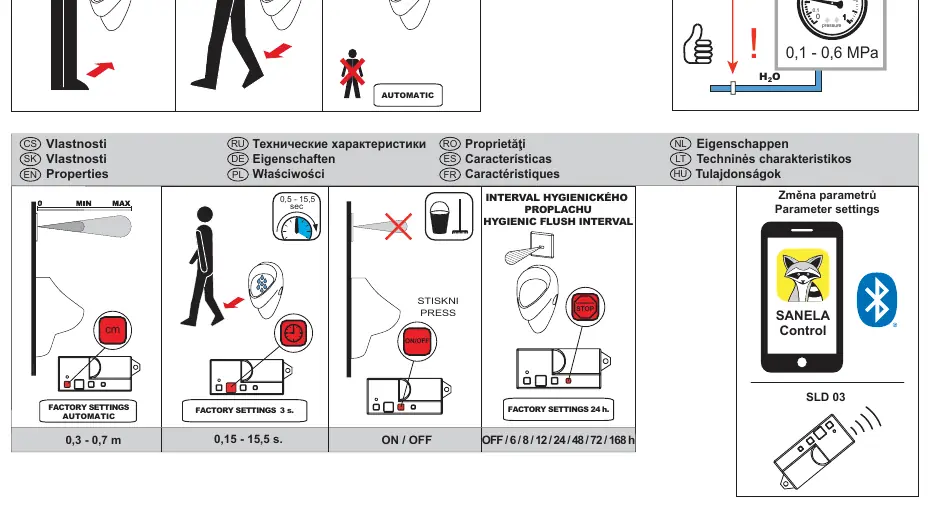

Użytkownik może dostosować parametry pracy urządzenia:
- Zasięg sensora: 0,3 - 0,7 m.
- Czas spłukiwania: 0,5 - 15,5 s.

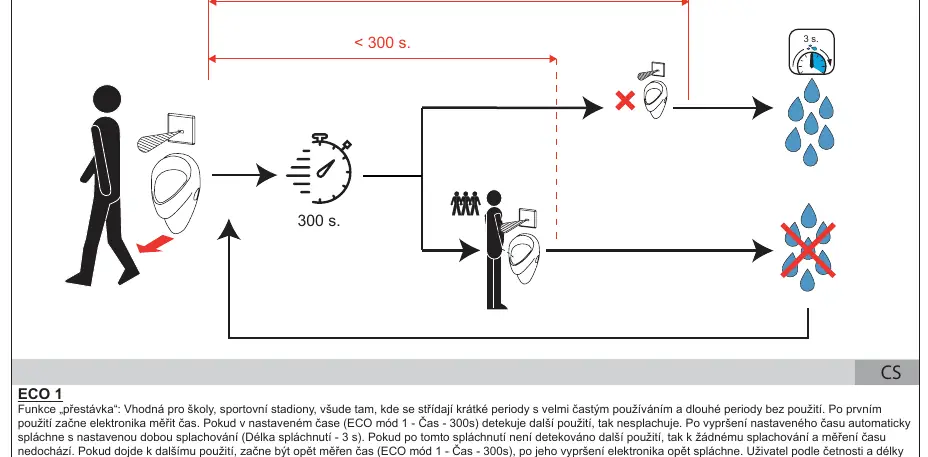

- Tryb Eco 1 (Break mode): Przeznaczony do miejsc o zmiennym natężeniu ruchu (np. szkoły, stadiony). System mierzy czas między użyciami i spłukuje tylko po upływie ustawionego czasu (np. 300s).
- Tryb Eco 2 (Office mode): Przeznaczony do biur. Spłukuje po każdym użyciu, ale naprzemiennie stosuje krótkie spłukiwanie (1s) i długie spłukiwanie (3s) w celu czyszczenia syfonu.
- Spłukiwanie higieniczne: Możliwość ustawienia interwału (OFF / 6 / 8 / 12 / 24 / 48 / 72 / 168 h).
Konserwacja i serwis
Zaleca się regularną konserwację zgodnie z instrukcją. W przypadku problemów z działaniem należy sprawdzić zasilanie oraz czystość sitka. Do konfiguracji parametrów wymagany jest pilot SLD 03 lub aplikacja Sanela Control.
Informacje o producencie
SANELA spol. s r. o.
Praktyczna pomoc
Typowe problemy
Urządzenie nie spłukuje.
Sprawdź, czy zasilanie 24V DC jest podłączone i czy nie jest odcięte przez wyłącznik światła. Upewnij się, że zasilacz działa poprawnie.
Zbyt częste lub zbyt rzadkie spłukiwanie.
Dostosuj parametry (czas spłukiwania, tryb Eco) za pomocą pilota SLD 03 lub aplikacji Sanela Control.
Przed użyciem
- Sprawdź, czy zasilanie 24V DC jest stabilne i stałe.
- Upewnij się, że ciśnienie wody mieści się w zakresie 0,1 - 0,6 MPa.
- Sprawdź, czy sitko ma oczka ≤ 90 µm.
- Upewnij się, że masz dostęp do pilota SLD 03 lub aplikacji do konfiguracji.
Parametry w praktyce
- Ciśnienie robocze
- 0,1 - 0,6 MPa.
- Zasięg sensora
- 0,3 - 0,7 m (regulowany).
- Czas spłukiwania
- 0,5 - 15,5 s (regulowany).
Ilustracje i schematy

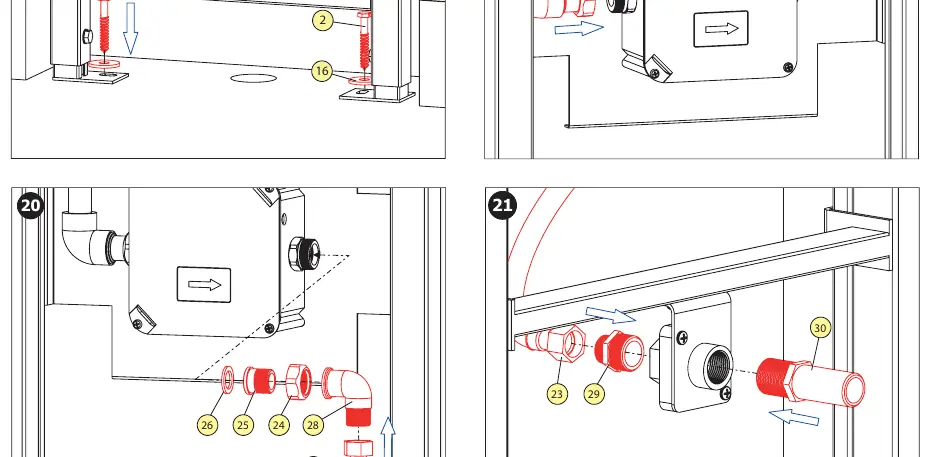

- Schemat montażu pokazuje instalację stelaża w ścianie.

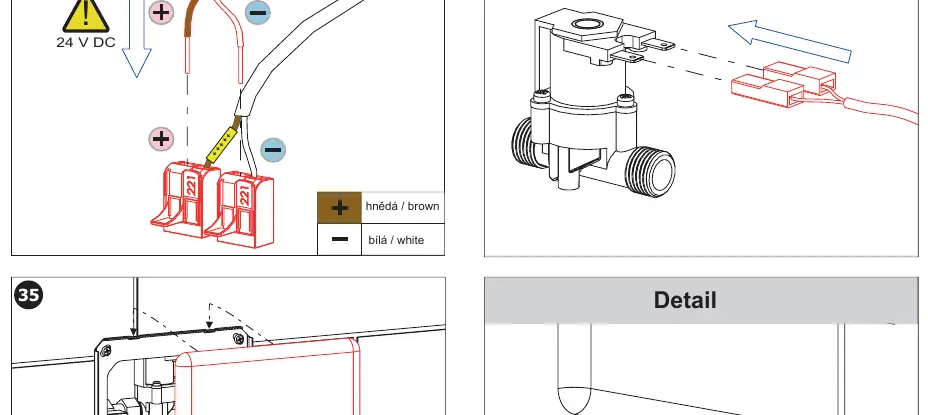

- Schemat elektryczny wskazuje polaryzację: brązowy (+), biały (-).
Zgodność modelu
- Wymaga zasilacza 24V DC (np. SLZ 01Y, SLZ 04Y).
- Konfiguracja parametrów wymaga pilota SLD 03 lub aplikacji Sanela Control.
