Instrukcja obsługi piezoelektrycznego spłukiwacza WC Sanela SLW 02PA
Szybki przewodnik po instalacji i konfiguracji piezoelektrycznego spłukiwacza WC Sanela SLW 02PA. Dowiedz się, jak zamontować stelaż, podłączyć zasilanie 24V DC, ustawić parametry spłukiwania i przeprowadzić konserwację.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Spłukiwacz piezoelektryczny Sanela SLW 02PA wymaga stałego zasilania 24V DC. Kluczowe ostrzeżenie: Nie podłączaj zasilacza za wyłącznikiem światła, ponieważ urządzenie musi być stale pod napięciem, aby działać poprawnie. Przed instalacją upewnij się, że ciśnienie wody mieści się w zakresie 0,1 - 0,6 MPa.
Opis urządzenia
SLW 02PA to piezoelektryczny system spłukujący z wandaloodporną pokrywą, zintegrowany ze stelażem montażowym SLR 21. System umożliwia bezdotykowe lub przyciskowe uruchamianie spłukiwania oraz posiada funkcję higienicznego spłukiwania.
Montaż i instalacja
Instalacja powinna być przeprowadzona zgodnie z załączonymi schematami (strony 3-7):
- Przygotuj wnękę montażową zgodnie z wymiarami stelaża.
- Zamontuj stelaż SLR 21, wypoziomuj go i przymocuj do ściany oraz podłogi.
- Podłącz doprowadzenie wody (G 1/2").
- W zależności od typu miski ustępowej (ceramiczna lub ze stali nierdzewnej), użyj odpowiednich śrub montażowych dostarczonych w zestawie.
- Po zakończeniu prac montażowych i podłączeniu wody, sprawdź szczelność połączeń.
Podłączenie elektryczne
Urządzenie pracuje pod napięciem 24V DC. Należy użyć odpowiedniego zasilacza (np. SLZ 01Y, SLZ 04Y). Przewody należy poprowadzić zgodnie ze schematem na stronie 8, dbając o poprawne połączenie polaryzacji. Upewnij się, że zasilanie jest stabilne i nie jest przerywane przez zewnętrzne wyłączniki.
Ustawienia parametrów
Parametry spłukiwania (czas spłukiwania, interwał higieniczny) można zmieniać na dwa sposoby:
- Ręcznie: Za pomocą przycisku piezoelektrycznego zgodnie z tabelą parametrów (strona 1).
- Zdalnie: Za pomocą pilota SLD 04 (zalecana metoda dla precyzyjnej konfiguracji).
Dostępne ustawienia obejmują czas spłukiwania (0,5 - 15,5 s) oraz interwały higienicznego spłukiwania (np. co 24h).
Konserwacja i czyszczenie
Wszystkie elementy ze stali nierdzewnej należy czyścić wyłącznie wodą, mydłem i miękką szmatką. Zabrania się używania agresywnych środków czyszczących oraz materiałów ściernych. Zaleca się stosowanie środka czyszczącego SLA 37. Regularnie sprawdzaj i czyść sito w zaworze wodnym (wymiar oczka ≤ 90 µm).
Informacje o producencie
SANELA spol. s r. o.
Praktyczna pomoc
Typowe problemy
Spłukiwacz nie reaguje lub działa nieprawidłowo.
Sprawdź, czy zasilanie 24V DC jest podłączone na stałe (nie za wyłącznikiem światła) i czy napięcie jest stabilne.
Niewłaściwa ilość wody podczas spłukiwania.
Skorzystaj z pilota SLD 04 lub ręcznej procedury ustawień, aby dostosować czas spłukiwania zgodnie z tabelą w instrukcji.
Słaby przepływ wody.
Sprawdź sito w zaworze wodnym i wyczyść je, jeśli jest zanieczyszczone.
Przed użyciem
- Sprawdź ciśnienie wody w instalacji (musi wynosić 0,1 - 0,6 MPa).
- Upewnij się, że posiadasz zasilacz 24V DC o odpowiedniej mocy.
- Przygotuj narzędzia do montażu stelaża (wiertarka, poziomica).
- Sprawdź kompletność zestawu zgodnie z listą części na stronie 2.
Ilustracje i schematy

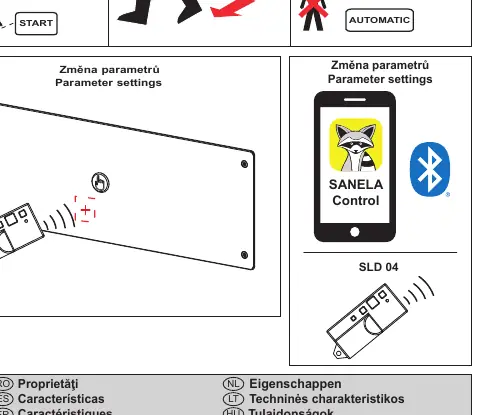

- Strona 1: Schemat funkcji przycisku piezo i tabela ustawień parametrów.

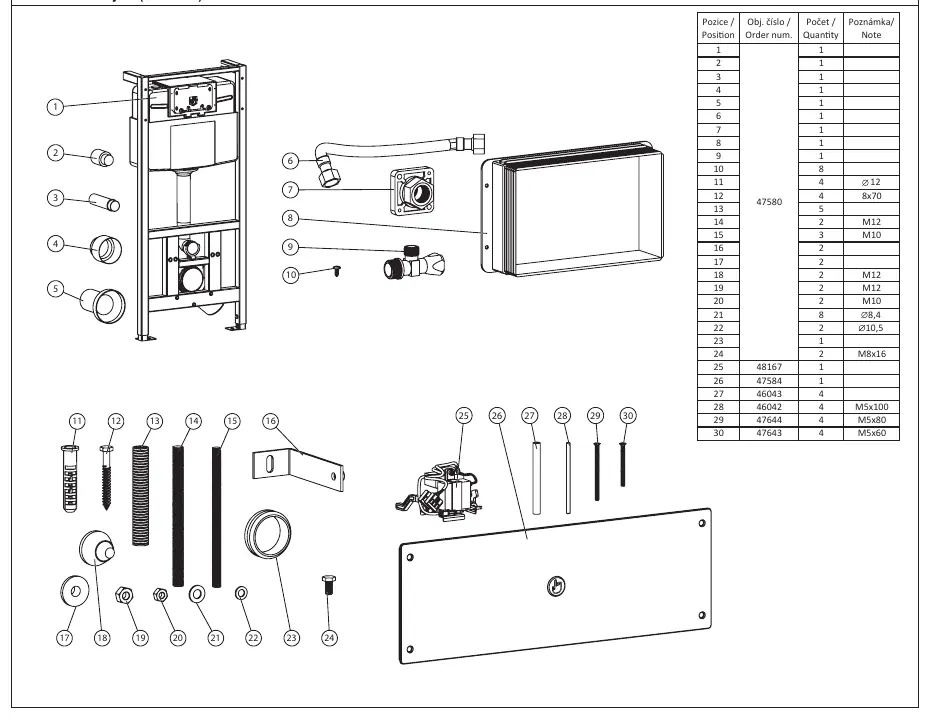

- Strona 2: Szczegółowa lista części montażowych (pozycja 1-30).
- Strona 3-7: Krokowa procedura montażu stelaża i podłączenia wody.
- Strona 8: Schemat podłączenia elektrycznego 24V DC.
- Strona 11: Tabela zależności czasu spłukiwania od objętości wody.
Zgodność modelu
- Kompatybilny z miskami ceramicznymi oraz ze stali nierdzewnej (wymaga użycia odpowiednich śrub).
- Wymaga zasilacza 24V DC (np. serie SLZ 01Y, SLZ 01Z, SLZ 04Y, SLZ 04Z, SLZ 04X).
