Instrukcja obsługi automatycznego spłukiwacza WC Sanela SLW 02N
Instrukcja montażu i obsługi automatycznego spłukiwacza WC Sanela SLW 02N z elektroniką ALS do systemu SLR 21. Dowiedz się, jak zainstalować, skonfigurować i konserwować urządzenie.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Automatyczny spłukiwacz WC Sanela SLW 02N to zaawansowane urządzenie wyposażone w elektronikę ALS, przeznaczone do montażu w systemie stelażowym SLR 21. Produkt wykonany jest ze stali nierdzewnej i zasilany napięciem 24 V DC. Zapewnia bezdotykową obsługę spłukiwania, co znacząco podnosi poziom higieny w toaletach publicznych i prywatnych.
Bezpieczeństwo i zasilanie
Dla prawidłowego działania urządzenia konieczne jest zapewnienie stałego zasilania. Nie należy podłączać zasilacza za wyłącznikiem oświetlenia, ponieważ przerwanie dopływu prądu uniemożliwi poprawne funkcjonowanie elektroniki. Przed przystąpieniem do instalacji należy bezwzględnie zapoznać się z dołączonymi instrukcjami bezpieczeństwa.
Uruchomienie i konfiguracja
Urządzenie posiada fabryczne ustawienia czasu spłukiwania. Zmiana długości spłukiwania głównego powoduje proporcjonalną zmianę czasu spłukiwania krótkiego. Do zaawansowanej konfiguracji parametrów (np. zasięgu czujnika, czasu spłukiwania) zaleca się użycie pilota zdalnego sterowania SLD 03. Spłukiwacz posiada również funkcję spłukiwania ręcznego za pomocą przycisku.
Konserwacja
Regularna konserwacja jest kluczowa dla długotrwałej pracy urządzenia. Zaleca się okresowe sprawdzanie czystości sitka (wielkość oczka ≤ 90 µm) oraz ciśnienia wody, które powinno mieścić się w zakresie 0,1 – 0,6 MPa. Wszelkie prace serwisowe powinny być wykonywane zgodnie z zaleceniami dostępnymi na stronie www.sanela.cz/podpora.
Wymagania techniczne
Do poprawnej instalacji wymagany jest stelaż podtynkowy SLR 21. Urządzenie musi być zasilane z dedykowanego zasilacza 24 V DC (np. serii SLZ 01 lub SLZ 04, w zależności od liczby obsługiwanych spłukiwaczy). Po rozpakowaniu opakowanie należy zutylizować zgodnie z lokalnymi przepisami o ochronie środowiska.
Oficjalne zasoby z instrukcji
Informacje o producencie
SANELA spol. s r. o.
Praktyczna pomoc
Typowe problemy
Brak spłukiwania
Sprawdź, czy urządzenie jest stale podłączone do zasilania 24 V DC i czy zasilacz nie jest podłączony za wyłącznikiem światła.
Niewłaściwy czas spłukiwania
Skorzystaj z pilota SLD 03, aby dostosować parametry czasu spłukiwania.
Zbyt słaby przepływ wody
Sprawdź ciśnienie w instalacji (powinno wynosić 0,1 – 0,6 MPa) oraz czystość sitka (wielkość oczka ≤ 90 µm).
Przed użyciem
- Upewnij się, że posiadasz stelaż montażowy SLR 21.
- Sprawdź, czy ciśnienie wody w instalacji mieści się w zakresie 0,1 – 0,6 MPa.
- Przygotuj zasilacz 24 V DC (nie podłączaj go do obwodu oświetleniowego).
- Upewnij się, że masz dostęp do pilota SLD 03 w celu konfiguracji.
Parametry w praktyce
- Ciśnienie wody
- 0,1 – 0,6 MPa (wymagane dla poprawnej pracy zaworu).
Ilustracje i schematy

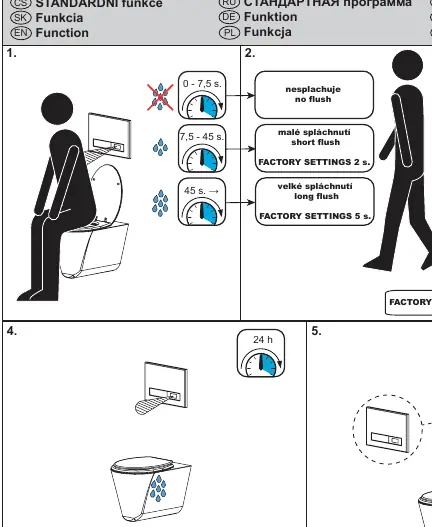

- Strona 1: Schemat działania czujnika (strefy czasowe) oraz ustawienia fabryczne.

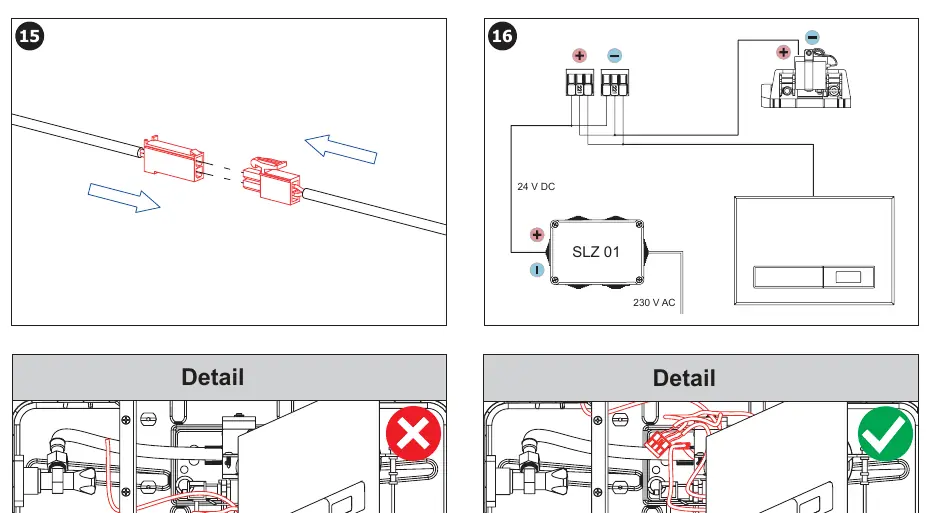

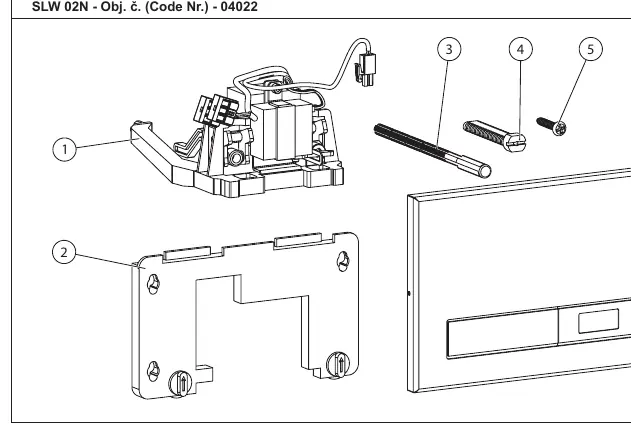

- Strona 2: Wykaz części zestawu i schemat podłączenia elektrycznego.

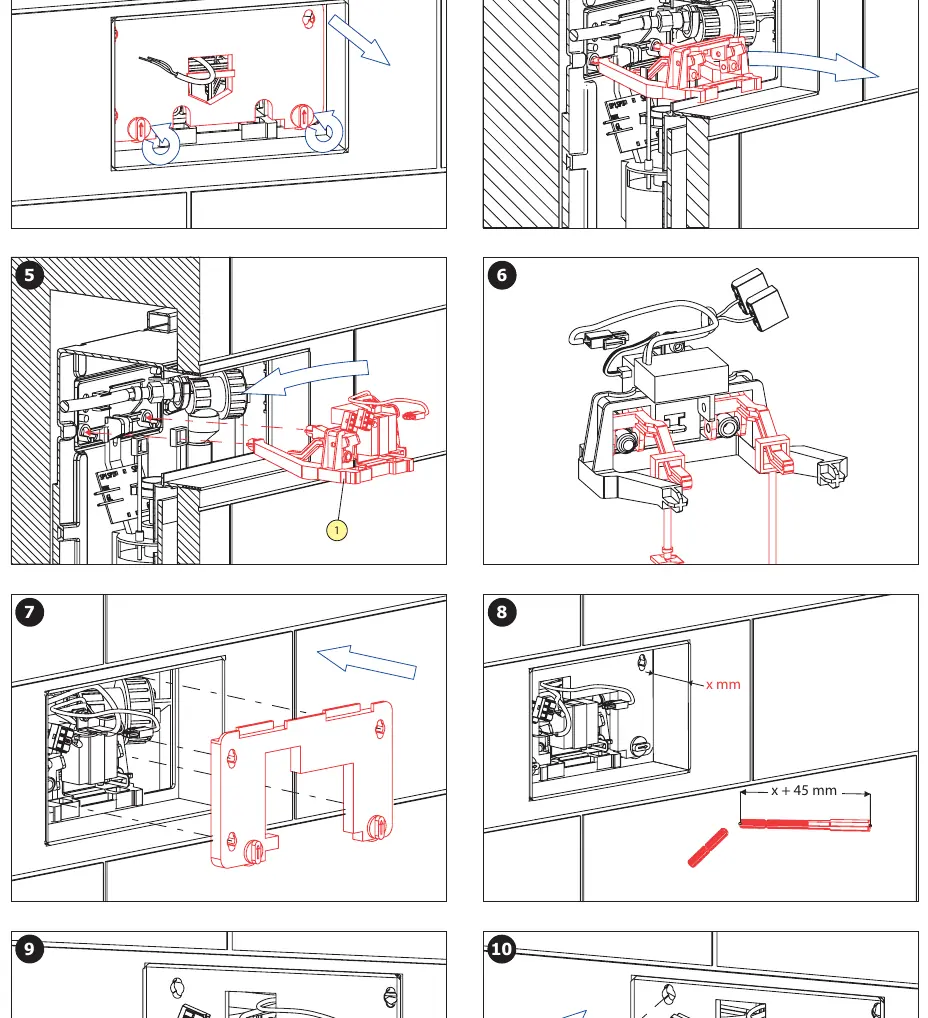

- Strona 3-4: Procedura montażu krok po kroku (1-16) oraz szczegóły podłączenia przewodów.
- Strona 5: Schemat podłączenia zasilania i lista akcesoriów.
Zgodność modelu
- Wymaga stelaża montażowego SLR 21.
- Kompatybilny z pilotem SLD 03 do regulacji parametrów.
- Wymaga zasilaczy serii SLZ 01 lub SLZ 04.
