Instrukcja obsługi panelu natryskowego Sanela SLSN 02PTB
Szybki przewodnik po instalacji i obsłudze panelu natryskowego Sanela SLSN 02PTB. Dowiedz się, jak zamontować urządzenie, podłączyć zasilanie, ustawić parametry spłukiwania i wymienić baterie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Panel natryskowy Sanela SLSN 02PTB to urządzenie ze stali nierdzewnej z piezoelektrycznym sterowaniem i zaworem termostatycznym, zasilane napięciem 6 V. Instrukcja zawiera szczegółowe wytyczne dotyczące montażu, podłączenia wody, konfiguracji parametrów pracy (takich jak czas automatycznego stopu i higieniczne płukanie) oraz konserwacji baterii.
Opis urządzenia i specyfikacja
Urządzenie wymaga zasilania bateryjnego (4x AA 1,5 V). Kluczowe parametry pracy:
- Ciśnienie wody: 0,1 - 0,6 MPa.
- Wymagane sitko: wielkość oczka <= 90 µm.
- Zasilanie: 4x baterie alkaliczne AA 1,5 V.
- Czas automatycznego stopu: regulowany w zakresie 10 - 310 sekund.
Przygotowanie do instalacji
Przed przystąpieniem do montażu należy zapoznać się z dołączonymi instrukcjami bezpieczeństwa. Upewnij się, że instalacja wodna jest przygotowana zgodnie z rysunkiem technicznym (przyłącza G 1/2"). Należy zapewnić odpowiednie miejsce na montaż panelu na ścianie.
Montaż i podłączenie
- Wywierć otwory montażowe (wiertło 8 mm) zgodnie z wymiarami podanymi w dokumentacji.
- Zamontuj wspornik montażowy na ścianie.
- Podłącz doprowadzenie ciepłej i zimnej wody do zaworów odcinających.
- Przepłucz instalację przed ostatecznym podłączeniem panelu.
- Podłącz zasilanie elektryczne (baterie) do modułu sterującego.
- Zawieś panel na wsporniku i zabezpiecz go śrubami.
Ustawienia parametrów
Zmiana parametrów odbywa się za pomocą pilota SLD 04. Możliwe do skonfigurowania funkcje:
- Automatyczny stop: Ustawienie czasu przepływu wody (fabrycznie 120 s, zakres 10-310 s).
- Higieniczne płukanie: Ustawienie interwału (fabrycznie wyłączone, zakres OFF / 6 / 8 / 12 / 24 / 48 / 72 / 168 h) oraz czasu trwania (fabrycznie 5 s, zakres 5-1200 s).
Obsługa i konserwacja
Panel uruchamia się poprzez naciśnięcie przycisku piezoelektrycznego. W przypadku konieczności wymiany regulatora temperatury, należy zdemontować panel, odłączyć dopływ wody i wymienić wkład zgodnie z instrukcją na stronie 6. Regularnie sprawdzaj stan baterii.
Rozwiązywanie problemów
Jeśli urządzenie nie działa poprawnie, sprawdź stan baterii (sygnalizacja dźwiękowa). Jeśli bateria jest rozładowana, wymień wszystkie 4 sztuki na nowe. W przypadku problemów z przepływem wody, sprawdź czystość sitka na zaworach.
Informacje o producencie
SANELA spol. s r. o.
Praktyczna pomoc
Typowe problemy
Sygnalizacja dźwiękowa przy próbie uruchomienia
Bateria jest rozładowana. Wymień wszystkie 4 baterie alkaliczne AA 1,5 V na nowe.
Niski przepływ wody
Sprawdź, czy sitko na zaworze nie jest zanieczyszczone. Wymagane sitko o oczkach <= 90 µm.
Woda nie płynie mimo naciśnięcia przycisku
Sprawdź, czy zawory odcinające są otwarte oraz czy zasilanie bateryjne jest poprawnie podłączone.
Przed użyciem
- Sprawdź ciśnienie wody w instalacji (0,1 - 0,6 MPa).
- Upewnij się, że sitko ma oczka <= 90 µm.
- Przygotuj 4 baterie alkaliczne AA 1,5 V.
- Przepłucz instalację wodną przed podłączeniem panelu.
Parametry w praktyce
- Ciśnienie wody
- 0,1 - 0,6 MPa; zakres wymagany dla poprawnej pracy zaworu.
- Czas automatycznego stopu
- 10 - 310 sekund; czas, po którym woda przestanie płynąć automatycznie.
Ilustracje i schematy

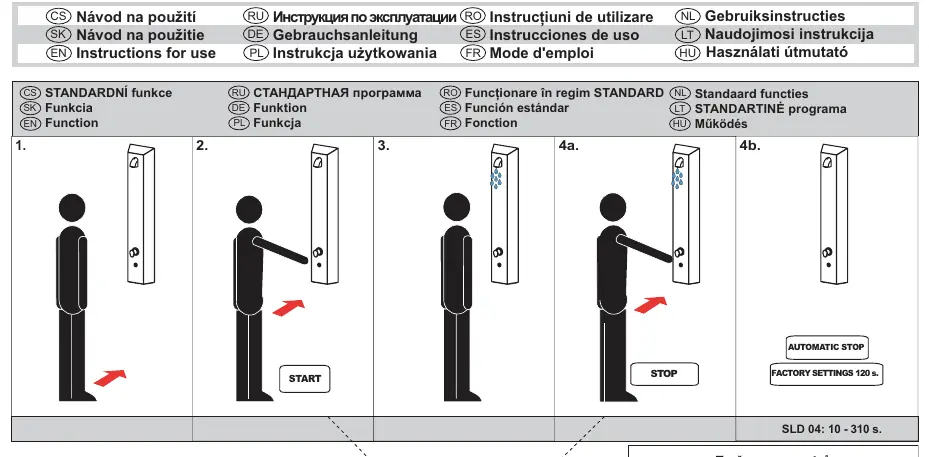

- Strona 1: Schemat funkcji i ustawień parametrów (SLD 04).

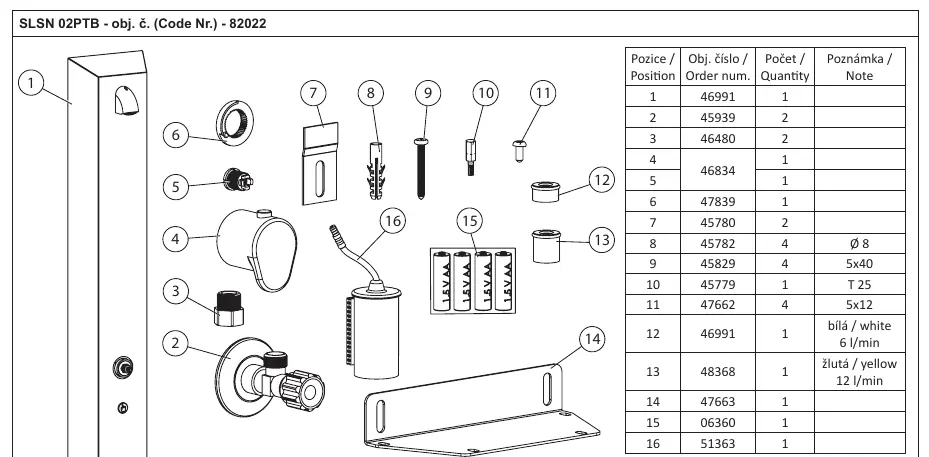

- Strona 2: Wykaz części (lista komponentów) i wymiary montażowe.
- Strona 3: Rysunek techniczny przyłączy wody.

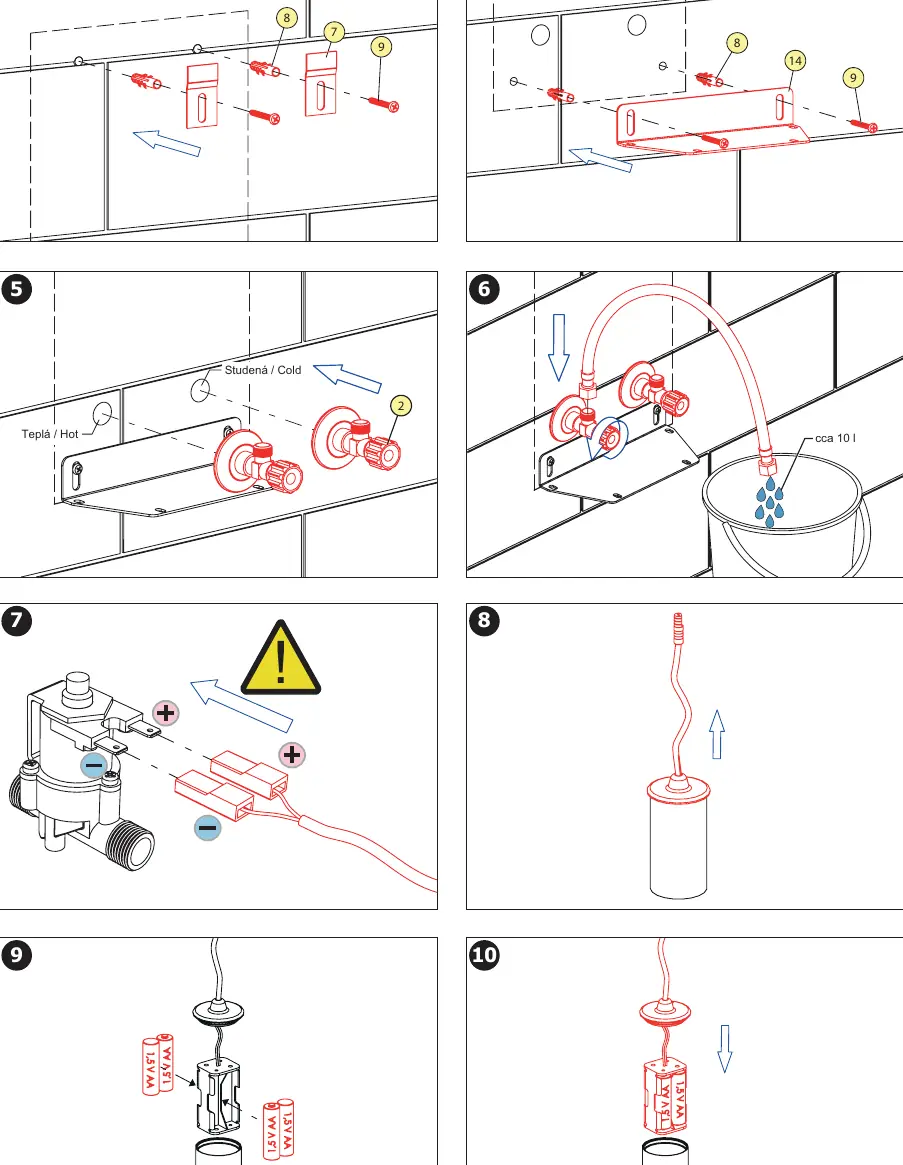

- Strona 4: Kroki montażu mechanicznego i podłączenia elektrycznego.

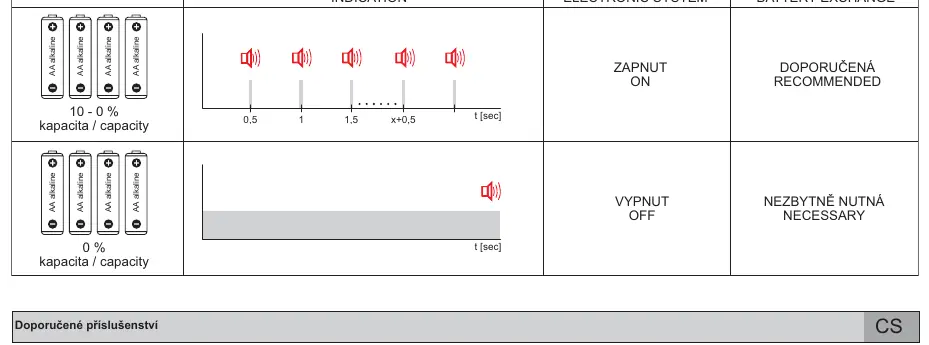

- Strona 7: Wskaźnik stanu baterii.
Zgodność modelu
- Wymaga zasilania bateryjnego 6V.
- Przeznaczony do montażu ściennego.
- Kompatybilny z pilotem SLD 04 do ustawień.
