Instrukcja montażu kabiny prysznicowej Eastbrook Corniche Easy Clean
Przewodnik montażu kabiny prysznicowej Eastbrook Corniche Easy Clean. Zawiera listę części, instrukcję instalacji krok po kroku, wskazówki dotyczące konserwacji oraz parametry regulacji dla modeli 69.0075, 69.0077 i 69.0078.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Instrukcja dotyczy montażu kabiny prysznicowej Eastbrook Corniche Easy Clean. Produkt powinien być instalowany wyłącznie przez wykwalifikowanego instalatora. Przed przystąpieniem do prac należy sprawdzić zakres regulacji dla posiadanego modelu (69.0075: 960-1000 mm, 69.0077: 1160-1200 mm, 69.0078: 1360-1400 mm). Po zakończeniu montażu należy uszczelnić kabinę silikonem wyłącznie od zewnętrznej strony i odczekać 24 godziny przed pierwszym użyciem.
Montaż
Proces instalacji składa się z następujących etapów:
- Przygotowanie narzędzi: wiertarka, poziomica, miarka, nóż, silikon.

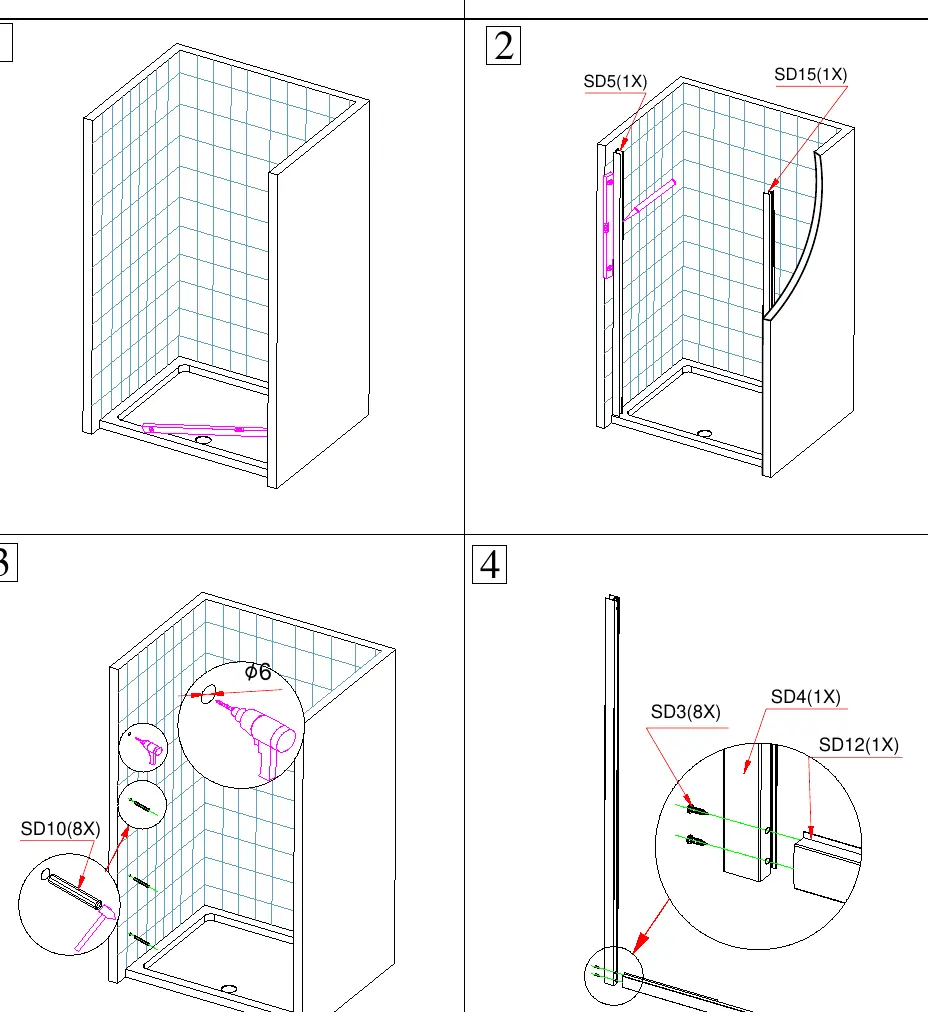

- Montaż profili ściennych (SD5, SD15) do ściany przy użyciu kołków (SD10) i wkrętów (SD3).

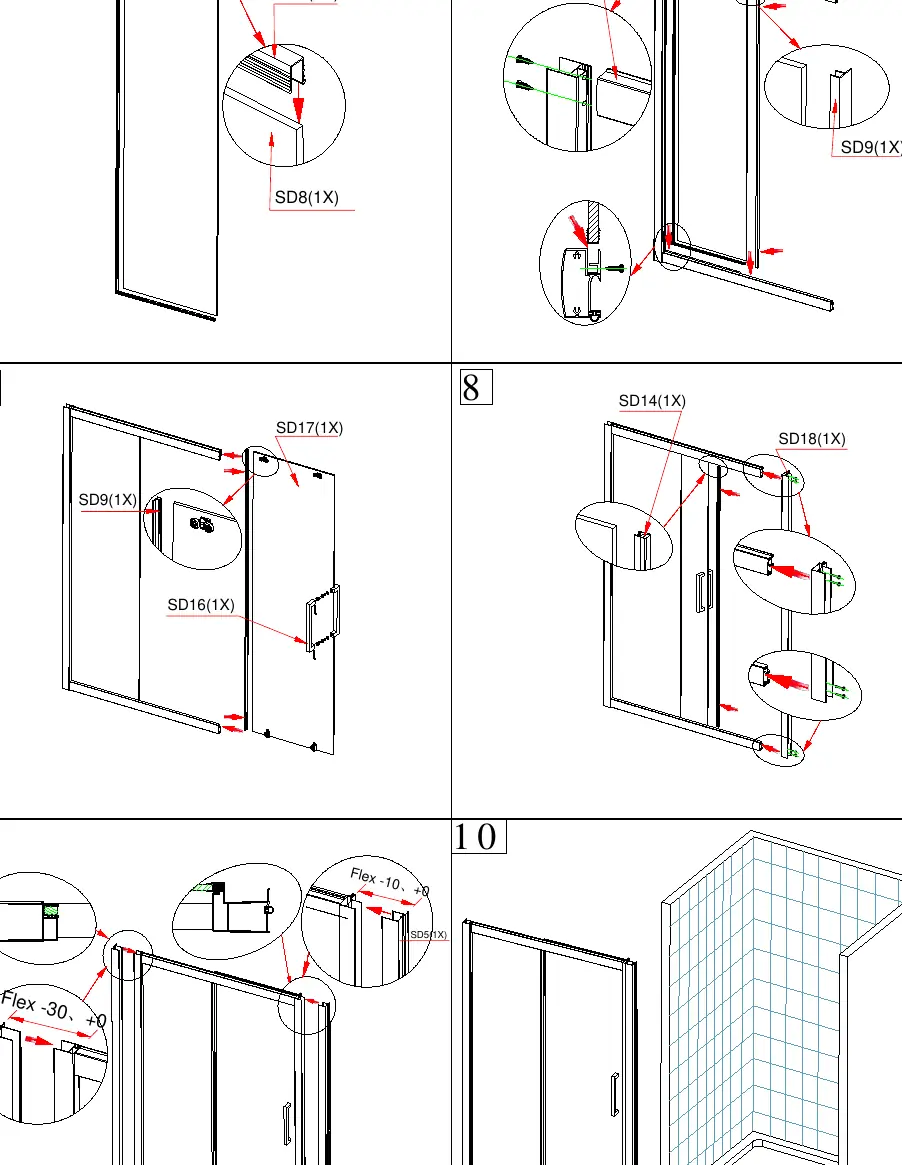

- Osadzenie profili (SD4, SD12) w profilach ściennych.
- Montaż uszczelek (SD7, SD8) oraz profili drzwiowych (SD9).
- Montaż elementów konstrukcyjnych (SD17, SD16, SD14, SD18) zgodnie z rysunkami technicznymi.
- Regulacja szerokości (Flex) w zakresie od -30 do 0 mm lub -10 do 0 mm w zależności od modelu.

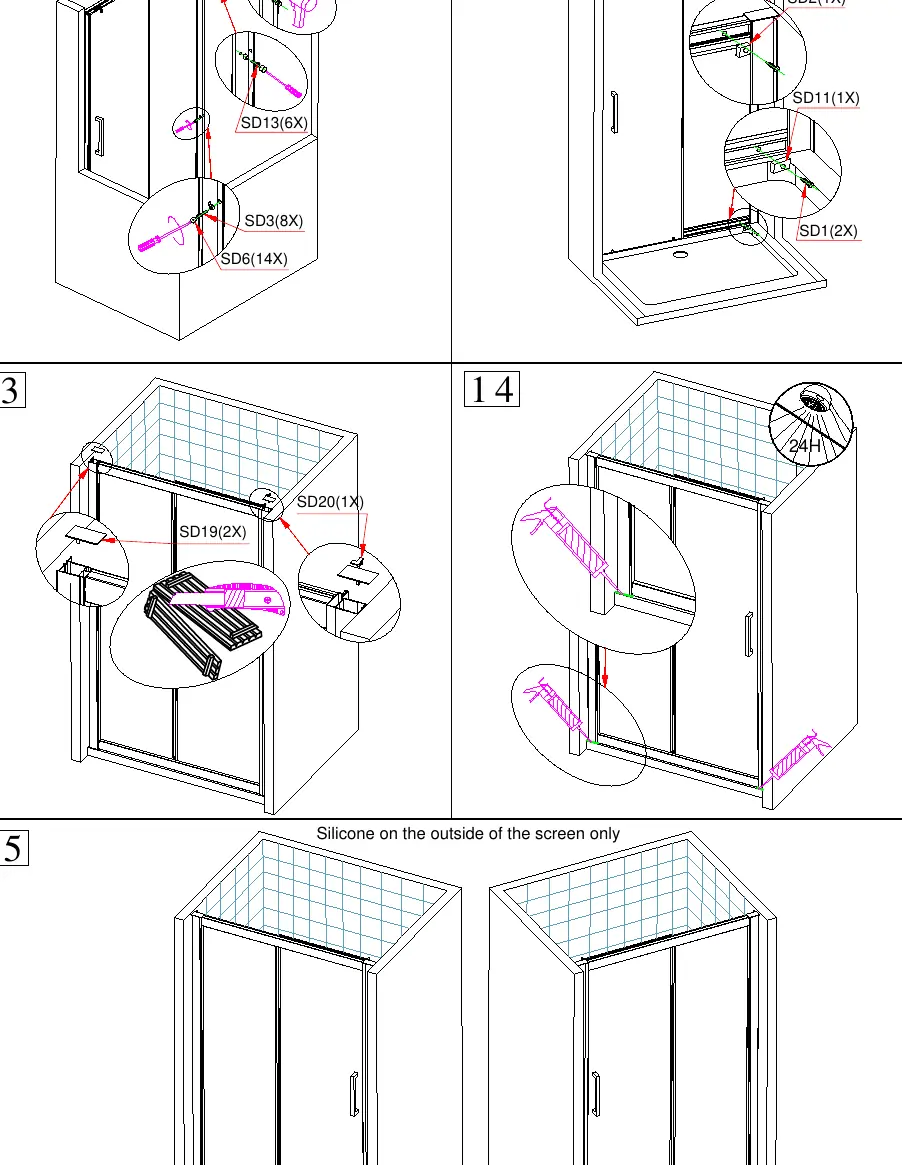

- Końcowe dokręcenie elementów (SD13, SD6, SD2, SD11, SD1) oraz montaż zaślepek (SD19, SD20).
- Nałożenie silikonu na zewnątrz kabiny i pozostawienie do utwardzenia na 24 godziny.
Czyszczenie i konserwacja
Do czyszczenia kabiny należy używać wyłącznie ciepłej wody z mydłem. Zabrania się stosowania detergentów zawierających alkohol, wybielacze lub inne środki chemiczne, które mogą uszkodzić powierzchnię. W przypadku pojawienia się hałasu podczas przesuwania drzwi, należy nałożyć niewielką ilość smaru na rolki, zaczepy i prowadnice.
Informacje o producencie
Eastbrook Company
Praktyczna pomoc
Typowe problemy
Hałas podczas przesuwania drzwi
Nałóż niewielką ilość smaru na rolki, zaczepy i prowadnice.
Nieszczelność kabiny
Upewnij się, że silikon został nałożony poprawnie na zewnątrz kabiny i utwardzał się przez pełne 24 godziny.
Przed użyciem
- Sprawdź, czy posiadasz wszystkie części wymienione w spisie (SD1-SD20).
- Upewnij się, że instalację wykonuje wykwalifikowany instalator.
- Przygotuj niezbędne narzędzia: wiertarka, poziomica, miarka, nóż, silikon.
- Upewnij się, że silikon został nałożony tylko na zewnątrz kabiny.
- Odczekaj 24 godziny przed pierwszym użyciem (czas utwardzania silikonu).
Parametry w praktyce
- Zakres regulacji 69.0075
- 960-1000 mm
- Zakres regulacji 69.0077
- 1160-1200 mm
- Zakres regulacji 69.0078
- 1360-1400 mm
Zgodność modelu
- Produkt przeznaczony wyłącznie do montażu przez wykwalifikowanego instalatora.
- Silikonowanie wyłącznie od zewnętrznej strony kabiny.
