Instrukcja obsługi baterii natryskowej Sanela SLS 02PB
Szybki przewodnik po instalacji i obsłudze baterii natryskowej Sanela SLS 02PB. Dowiedz się, jak prawidłowo zamontować urządzenie, ustawić parametry spłukiwania oraz wymienić baterie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Bateria natryskowa Sanela SLS 02PB to urządzenie sterowane piezoelektrycznie. Aby zapewnić prawidłowe działanie i zachować stopień ochrony IP 53, urządzenie musi być montowane na pionowej, gładkiej i nieporowatej ścianie. Podczas instalacji konieczne jest uszczelnienie pokrywy ze stali nierdzewnej silikonem. Wymagane ciśnienie wody wynosi od 0,1 do 0,6 MPa, a wielkość oczka sita w instalacji nie powinna przekraczać 90 µm.
Opis urządzenia i funkcje
Urządzenie oferuje kilka trybów pracy, które można konfigurować:
- Funkcja standardowa: Uruchomienie i zatrzymanie przepływu wody za pomocą przycisku piezoelektrycznego.
- Automatyczny stop: Fabrycznie ustawiony na 120 sekund.
- Płukanie higieniczne: Możliwość ustawienia interwału i czasu trwania płukania w celu zapewnienia higieny instalacji.
Montaż i instalacja
Przed przystąpieniem do montażu należy zapoznać się z dołączonymi instrukcjami bezpieczeństwa. Zestaw zawiera wszystkie niezbędne elementy montażowe (poz. 1-6). Proces instalacji obejmuje:
- Przygotowanie przyłączy wody (ciepła/zimna) oraz odpływu.
- Montaż korpusu baterii w ścianie.
- Podłączenie zasilania bateryjnego (4x AA).
- Uszczelnienie pokrywy silikonem (kluczowe dla klasy IP 53).
- Montaż panelu sterującego i przycisku.
Obsługa i konserwacja
System zasilany jest bateryjnie. Stan baterii można kontrolować za pomocą wskaźnika diodowego. Jeśli system sygnalizuje konieczność wymiany, należy wymienić komplet baterii alkalicznych AA. Do zaawansowanej konfiguracji parametrów (np. czasu płukania) wymagany jest opcjonalny pilot zdalnego sterowania SLD 04.
Dane techniczne i akcesoria
Urządzenie jest kompatybilne z szeroką gamą akcesoriów Sanela, w tym różnymi typami wylewek (SLA 03, SLA 13, SLA 14, SLA 39, SLA 40) oraz zestawem baterii SLA 36. W przypadku problemów technicznych należy skontaktować się z firmą instalacyjną lub serwisem producenta.
Informacje o producencie
SANELA spol. s r. o.
Praktyczna pomoc
Typowe problemy
Bateria nie reaguje na przycisk
Sprawdź stan baterii zgodnie ze schematem na stronie 6. Jeśli dioda sygnalizuje wyczerpanie, wymień baterie na nowe.
Nieszczelność przy pokrywie
Upewnij się, że pokrywa ze stali nierdzewnej została prawidłowo uszczelniona silikonem podczas montażu.
Woda nie płynie mimo naciśnięcia przycisku
Sprawdź, czy ciśnienie wody w instalacji mieści się w zakresie 0,1 - 0,6 MPa oraz czy zawory odcinające są otwarte.
Przed użyciem
- Sprawdź, czy ściana montażowa jest gładka i nieporowata.
- Upewnij się, że ciśnienie wody wynosi od 0,1 do 0,6 MPa.
- Przygotuj silikon uszczelniający do montażu pokrywy.
- Sprawdź, czy w zestawie znajdują się wszystkie elementy (poz. 1-6).
- Upewnij się, że posiadasz 4 baterie alkaliczne AA.
Parametry w praktyce
- Ciśnienie wody
- 0,1 - 0,6 MPa (wymagane dla poprawnej pracy zaworów).
- Stopień ochrony IP 53
- Wymaga montażu na gładkiej ścianie i uszczelnienia silikonem, aby zachować odporność na wilgoć.
Ilustracje i schematy
- Strona 1: Schemat działania funkcji standardowej, automatycznego stopu i płukania higienicznego.

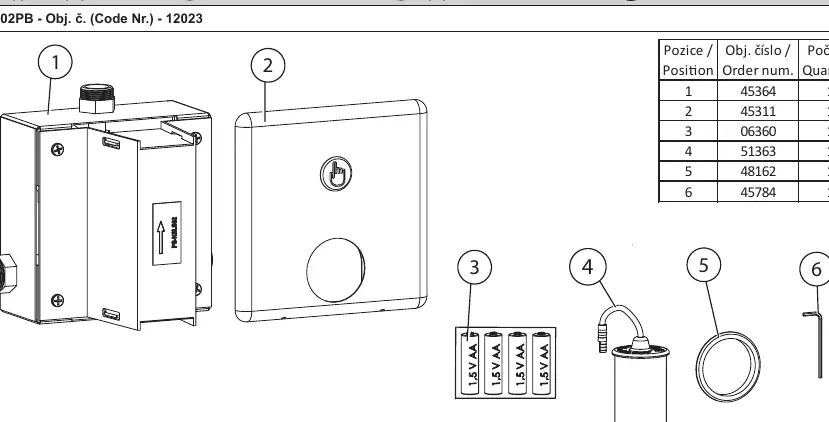

- Strona 2: Lista części zestawu i schemat montażowy.

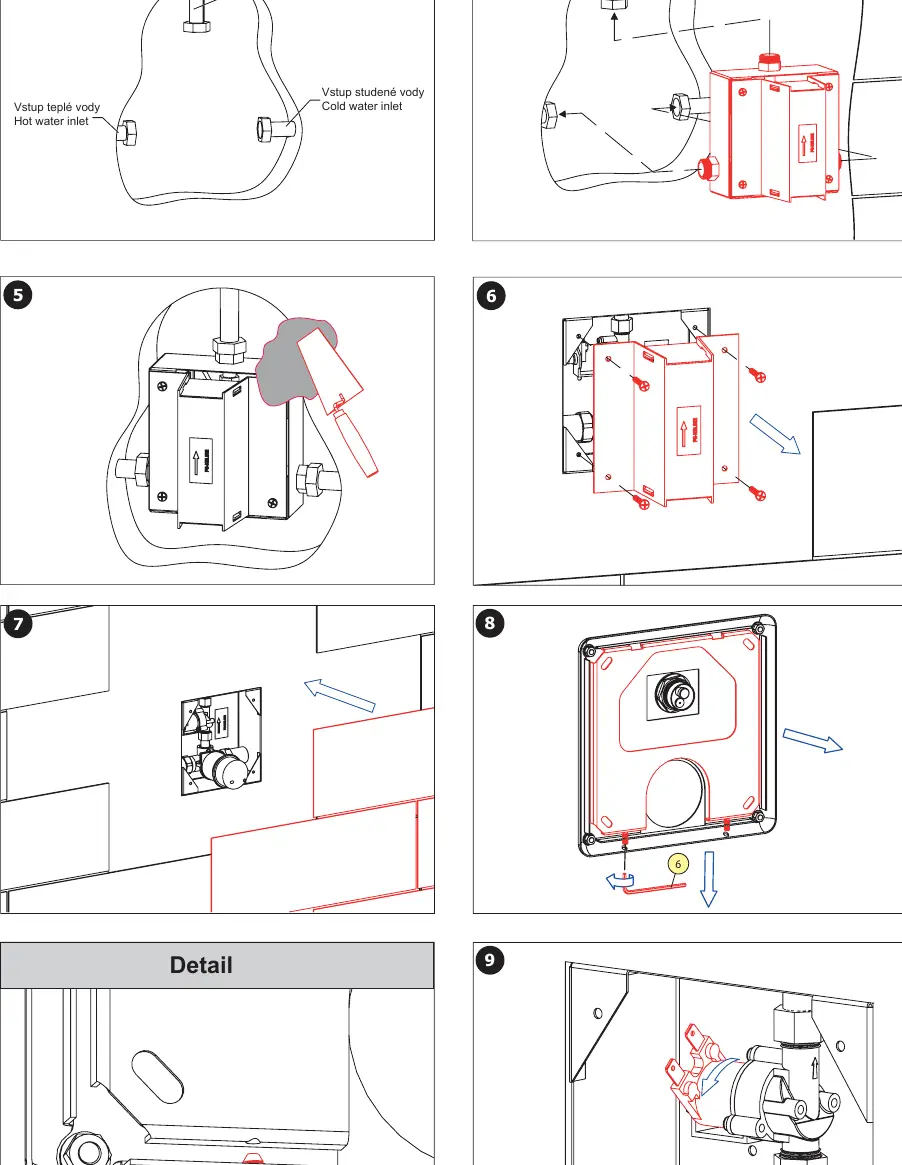

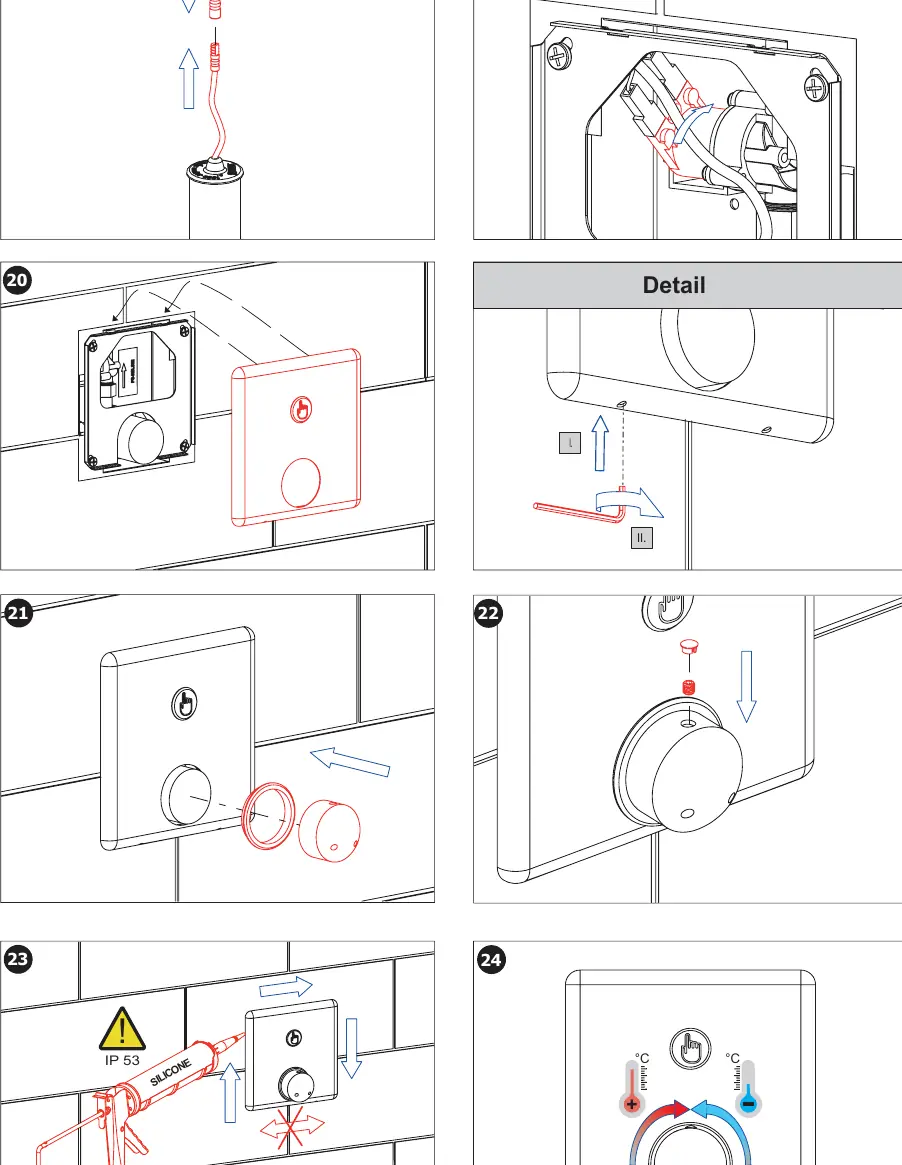

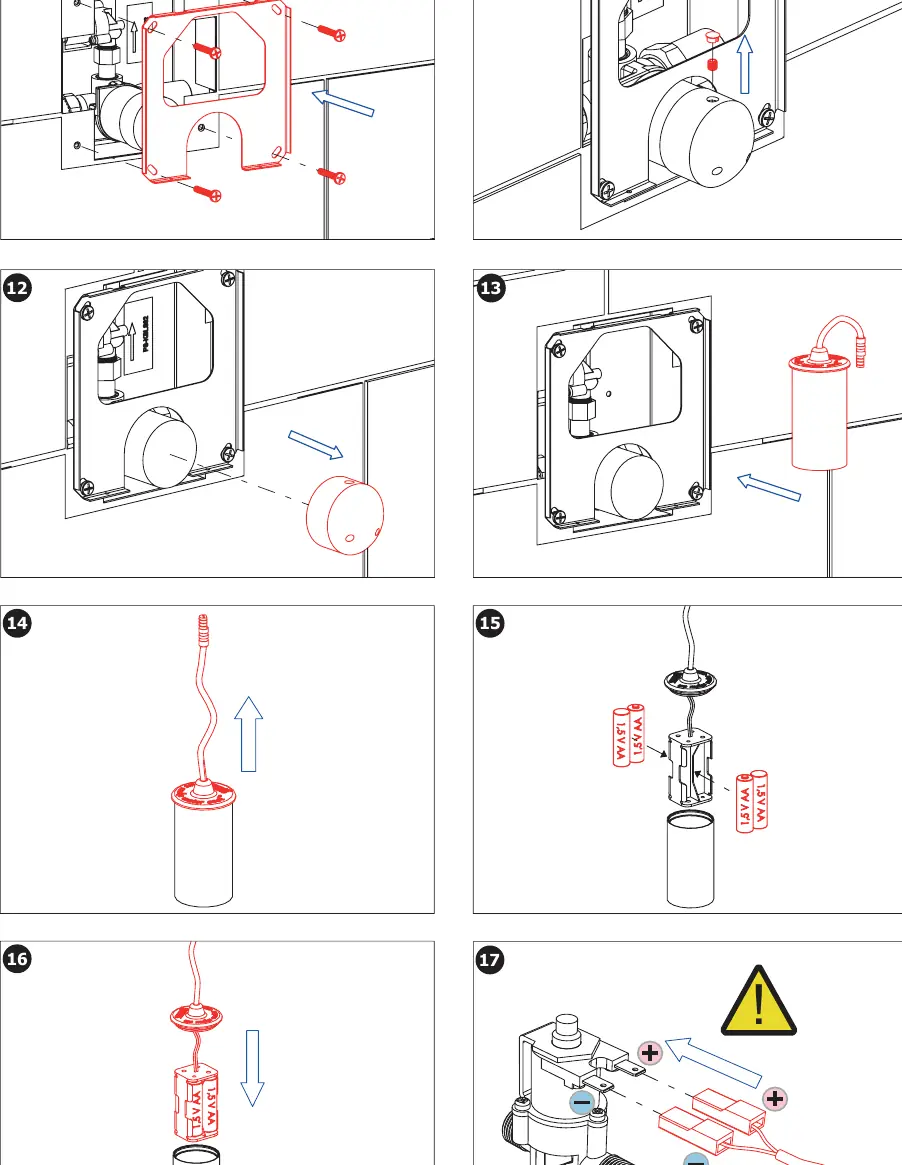

- Strona 3-5: Szczegółowe kroki instalacji baterii i podłączenia elektrycznego.

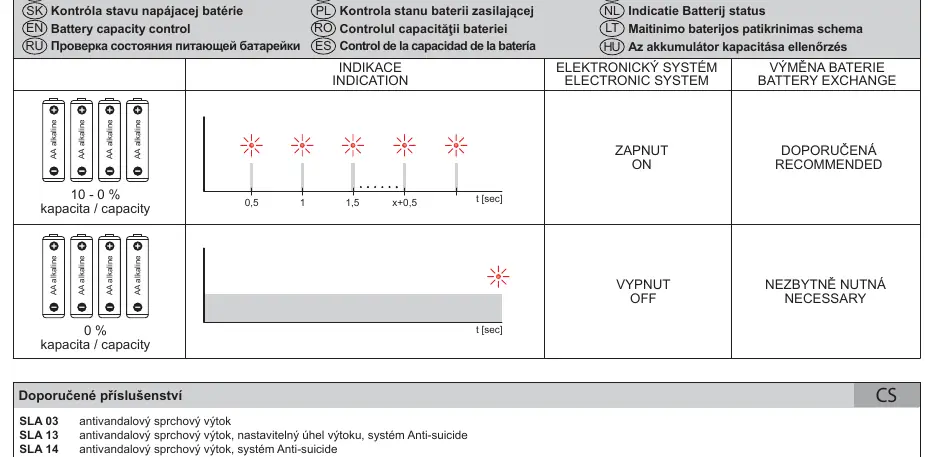

- Strona 6: Schemat kontroli stanu baterii i wymiany.
Zgodność modelu
- Wymaga montażu na pionowej, gładkiej i nieporowatej ścianie.
- Kompatybilne akcesoria: SLA 03, SLA 13, SLA 14, SLA 36, SLA 39, SLA 40, SLD 04.
