Instrukcja obsługi automatycznego sterownika prysznica Sanela SLS 02TAB
Szybki przewodnik po instalacji i obsłudze automatycznego sterownika prysznica Sanela SLS 02TAB. Dowiedz się, jak zamontować urządzenie, skonfigurować parametry, wymienić baterie i przeprowadzić konserwację.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje

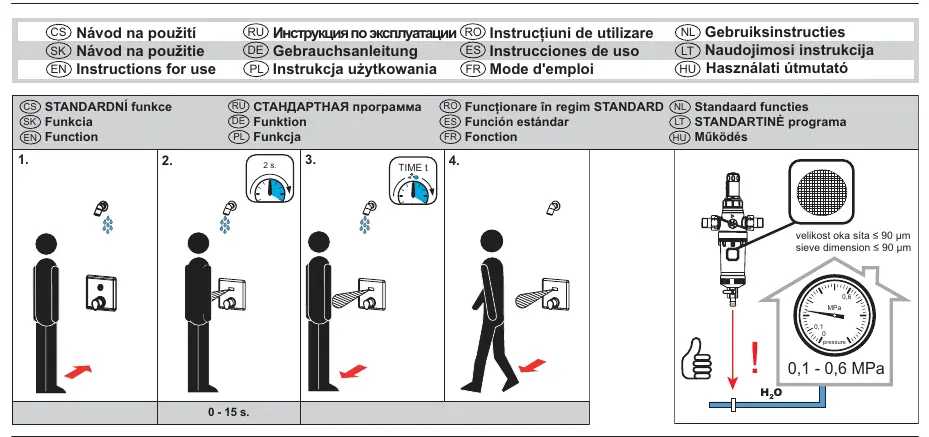

Sanela SLS 02TAB to automatyczny sterownik prysznica z termostatycznym zaworem mieszającym, zasilany napięciem 6 V (baterie). Urządzenie jest przeznaczone do montażu podtynkowego. Kluczowe parametry pracy, takie jak czas płukania higienicznego, opóźnienie aktywacji czy czas wyłączenia bezpieczeństwa, można konfigurować za pomocą pilota zdalnego sterowania SLD 03.
- Zasilanie: 6 V (4x bateria AA 1,5 V).
- Ciśnienie wody: 0,1 - 0,6 MPa.
- Wymagania: Sitka na dopływie wody muszą mieć wielkość oczka ≤ 90 µm.
Montaż i instalacja
Instalacja wymaga przygotowania wnęki w ścianie oraz podłączenia dopływów ciepłej i zimnej wody. Przed przystąpieniem do prac należy zapoznać się z dołączonymi instrukcjami bezpieczeństwa.
- Przygotuj wnękę w ścianie zgodnie z wymiarami podanymi w instrukcji (strona 3).
- Podłącz dopływy ciepłej i zimnej wody do zaworu termostatycznego.
- Zamontuj puszkę montażową w ścianie, dbając o odpowiednie wypoziomowanie.

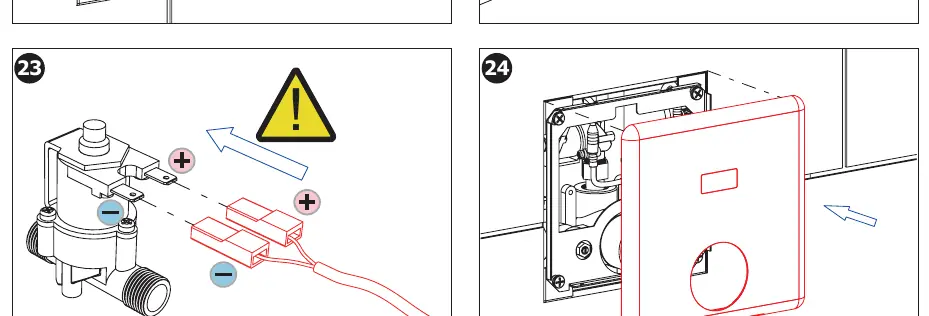

- Wykonaj połączenia elektryczne zgodnie ze schematem (strona 6), upewniając się, że polaryzacja jest poprawna.
- Po zakończeniu prac montażowych i wykończeniowych (płytki), zamontuj panel sterujący.
Ustawienia i konfiguracja
Konfiguracja urządzenia odbywa się za pomocą pilota SLD 03. Możliwe do zmiany parametry obejmują:
- Czas płukania higienicznego: Ustawienie interwału i czasu trwania płukania w celu zapobiegania namnażaniu bakterii (np. Legionella).
- Opóźnienie aktywacji: Czas od wykrycia użytkownika do uruchomienia wody.
- Czas wyłączenia bezpieczeństwa: Automatyczne odcięcie wody po określonym czasie ciągłego przepływu.
Konserwacja i wymiana baterii
Regularna konserwacja zapewnia długotrwałe i bezawaryjne działanie urządzenia.

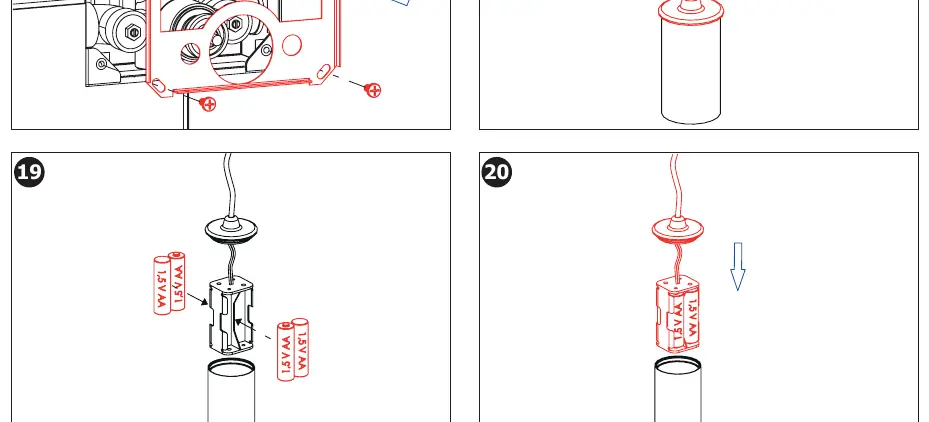

- Wymiana baterii: Gdy wskaźnik na urządzeniu sygnalizuje niski poziom energii, należy wymienić baterie. Dostęp do pojemnika na baterie znajduje się za panelem sterującym.
- Czyszczenie: Regularnie sprawdzaj i czyść sitka na dopływach wody.
- Serwis: W przypadku problemów technicznych skontaktuj się z firmą instalacyjną lub odwiedź stronę www.sanela.eu/service.
Oficjalne zasoby z instrukcji
Informacje o producencie
SANELA spol. s r. o.
Praktyczna pomoc
Typowe problemy
Woda nie płynie po wykryciu użytkownika
Sprawdź stan baterii (wymień, jeśli konieczne), upewnij się, że zawory odcinające wodę są otwarte oraz sprawdź poprawność połączeń elektrycznych.
Niski poziom baterii
Wymień wszystkie 4 baterie AA 1,5 V na nowe. Wskaźnik LED na urządzeniu informuje o konieczności wymiany.
Przed użyciem
- Sprawdź, czy ciśnienie wody w instalacji mieści się w zakresie 0,1 - 0,6 MPa.
- Upewnij się, że sitka na dopływach wody są czyste (wielkość oczka ≤ 90 µm).
- Przygotuj 4 nowe baterie alkaliczne AA 1,5 V.
- Upewnij się, że masz dostęp do zaworów odcinających wodę w celu konserwacji.
- Sprawdź, czy posiadasz pilot SLD 03 do konfiguracji parametrów.
Parametry w praktyce
- Hygienic flush
- Funkcja automatycznego płukania instalacji w celu higieny.
Ilustracje i schematy

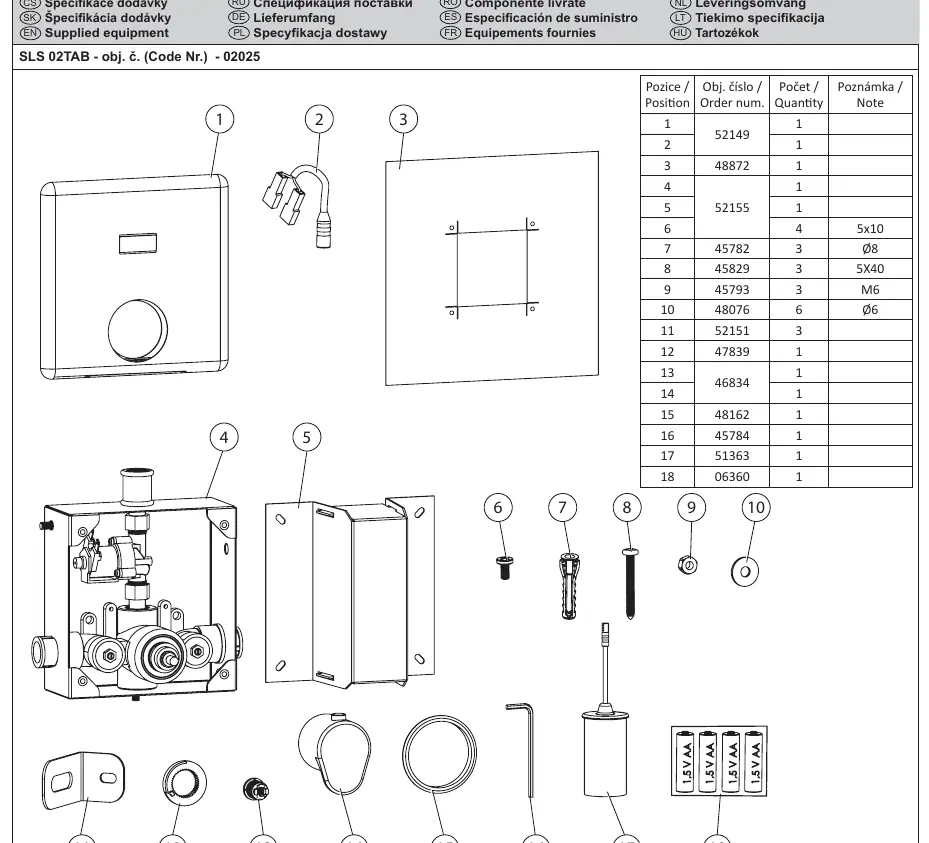

- Strona 2: Wykaz części wchodzących w skład zestawu montażowego.

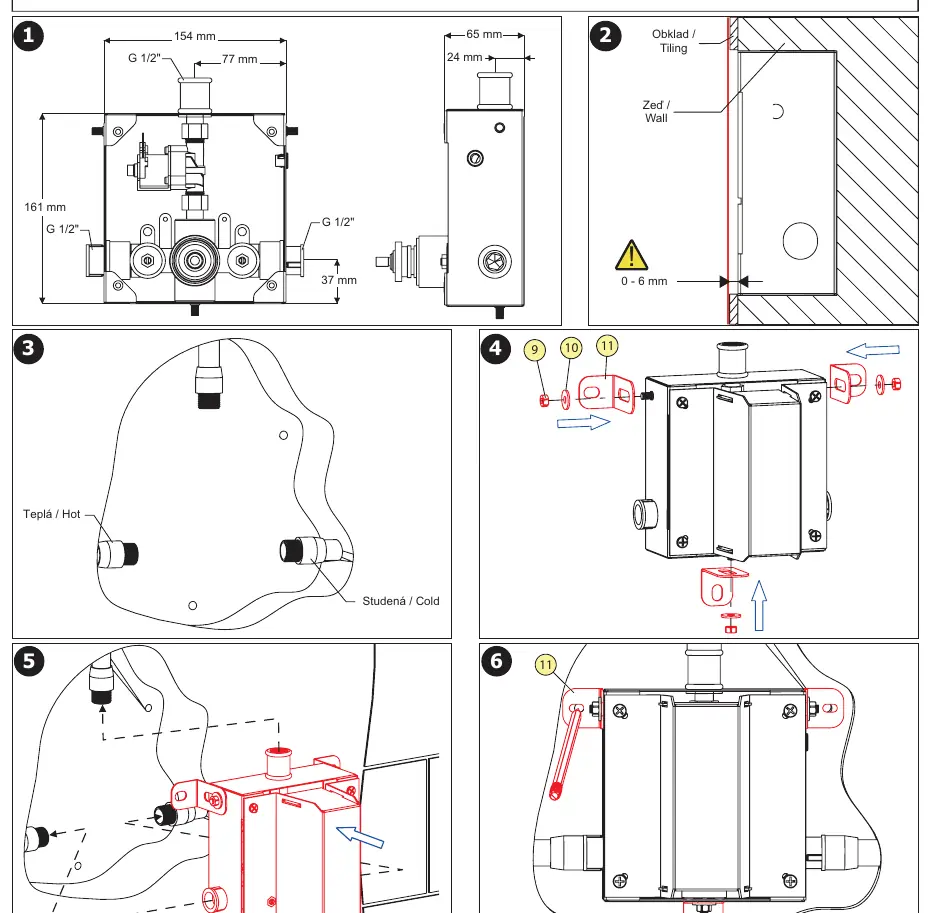

- Strona 3-6: Szczegółowe kroki montażu podtynkowego i podłączenia elektrycznego.

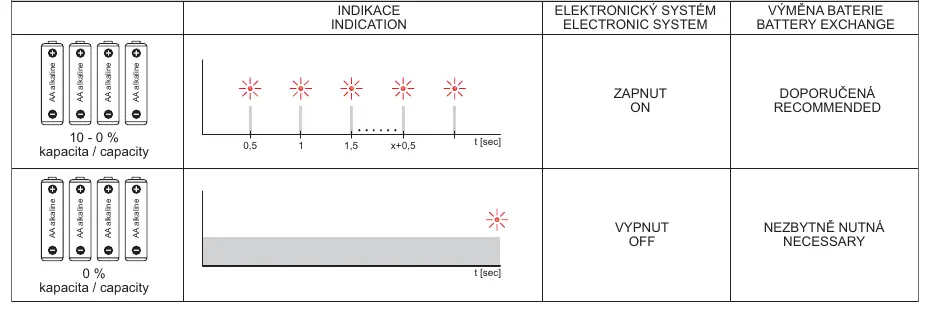

- Strona 8: Tabela wskaźników stanu baterii i procedura ich wymiany.
Zgodność modelu
- Urządzenie wymaga pilota SLD 03 do zmiany ustawień fabrycznych.
- Kompatybilne z akcesoriami serii SLA (głowice prysznicowe).
