Instrukcja montażu drzwi przesuwnych Eastbrook Vantage Easy Clean
Pobierz instrukcję montażu drzwi przesuwnych Eastbrook Vantage Easy Clean. Dowiedz się, jak poprawnie zainstalować kabinę, wyregulować drzwi oraz dbać o ich konserwację.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera szczegółową instrukcję montażu drzwi przesuwnych z serii Eastbrook Vantage Easy Clean. Instalacja powinna być przeprowadzona wyłącznie przez wykwalifikowanego instalatora. Dokument obejmuje listę części, procedurę montażu krok po kroku oraz wytyczne dotyczące konserwacji.
Lista części
Zestaw zawiera elementy oznaczone symbolami od S01 do S18, w tym profile ścienne, uszczelki, rolki, uchwyty oraz zestaw śrub montażowych (ST4). Przed przystąpieniem do pracy należy upewnić się, że wszystkie elementy są kompletne.
Montaż i instalacja
Proces instalacji składa się z 16 głównych kroków:
- Przygotowanie: Należy przygotować wiertarkę, poziomicę, silikon, miarkę oraz nóż.
- Montaż profili: Instalacja profili ściennych (S01, S02) zgodnie z wymiarami modelu.
- Mocowanie szyb: Osadzenie szyb (S16, S17) w profilach i zabezpieczenie ich uszczelkami.
- Regulacja: Ustawienie rolek i zaczepów w celu zapewnienia płynnego ruchu drzwi.
- Uszczelnianie: Nałożenie silikonu wyłącznie od zewnętrznej strony kabiny po zakończeniu montażu.
Czyszczenie i konserwacja
Aby zachować trwałość produktu, należy przestrzegać następujących zasad:
- Do czyszczenia używać wyłącznie ciepłej wody z mydłem.
- Nie stosować detergentów zawierających alkohol, wybielacz ani innych agresywnych środków chemicznych.
- W przypadku pojawienia się hałasu podczas przesuwania drzwi, należy nałożyć niewielką ilość smaru na rolki, zaczepy oraz prowadnicę.
Kontakt serwisowy
W razie pytań lub problemów technicznych prosimy o kontakt pod numerem telefonu 01452 317890 lub adresem e-mail [email protected].
Informacje o producencie
Eastbrook Company
Praktyczna pomoc
Typowe problemy
Hałas podczas przesuwania drzwi
Nałóż niewielką ilość smaru na rolki, zaczepy oraz prowadnicę.
Przed użyciem
- Upewnij się, że instalację wykonuje wykwalifikowany specjalista.
- Sprawdź, czy posiadasz wszystkie części od S01 do S18.
- Przygotuj niezbędne narzędzia: wiertarkę, poziomicę, silikon i miarkę.
- Upewnij się, że silikon nakładasz tylko od zewnętrznej strony kabiny.
- Nie używaj kabiny przez 24 godziny po nałożeniu silikonu.
Parametry w praktyce
- Zakres regulacji
- Dla modelu 69.0069 wynosi 970-1000 mm, dla 69.0070: 1070-1100 mm, dla 69.0071: 1170-1200 mm, dla 69.0072: 1370-1400 mm, dla 69.0073: 1570-1600 mm.
Ilustracje i schematy

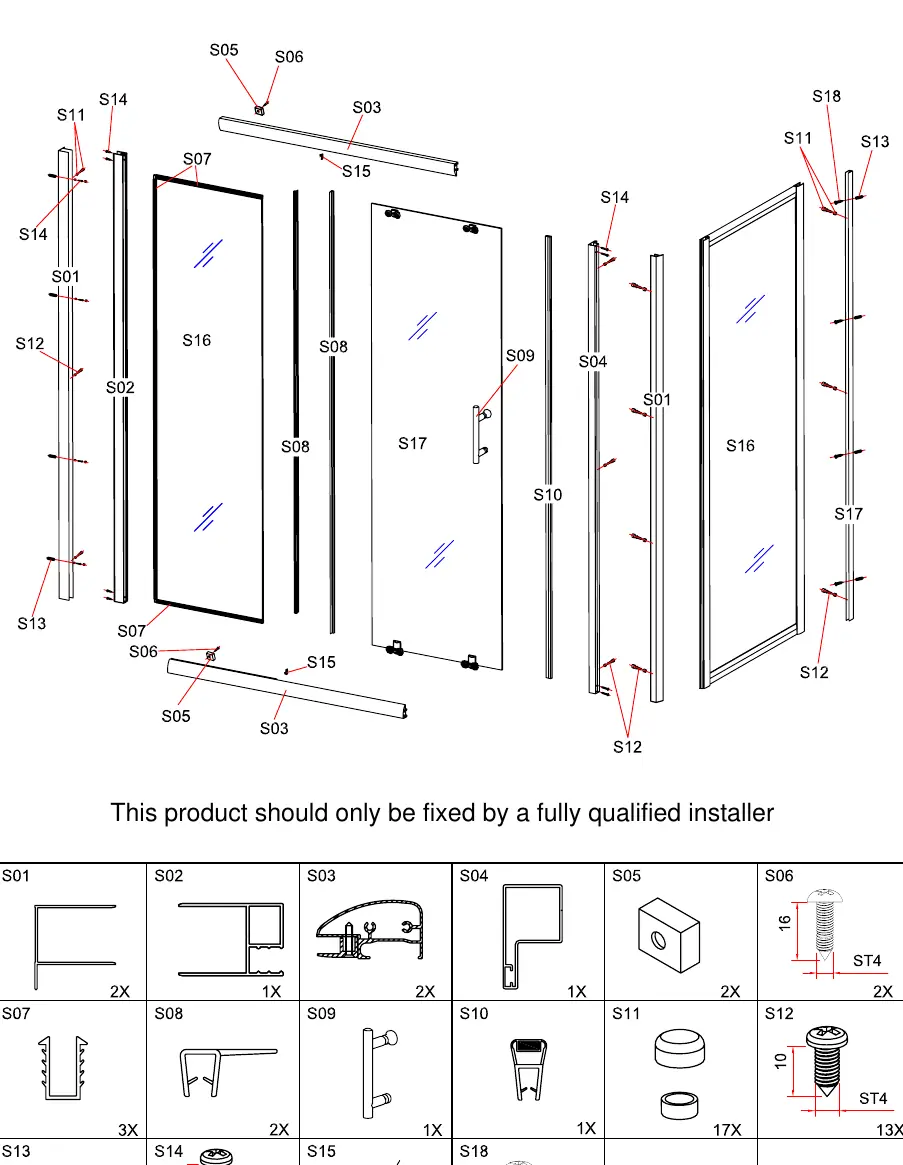

- Schemat na stronie 2 przedstawia wykaz wszystkich części składowych zestawu.

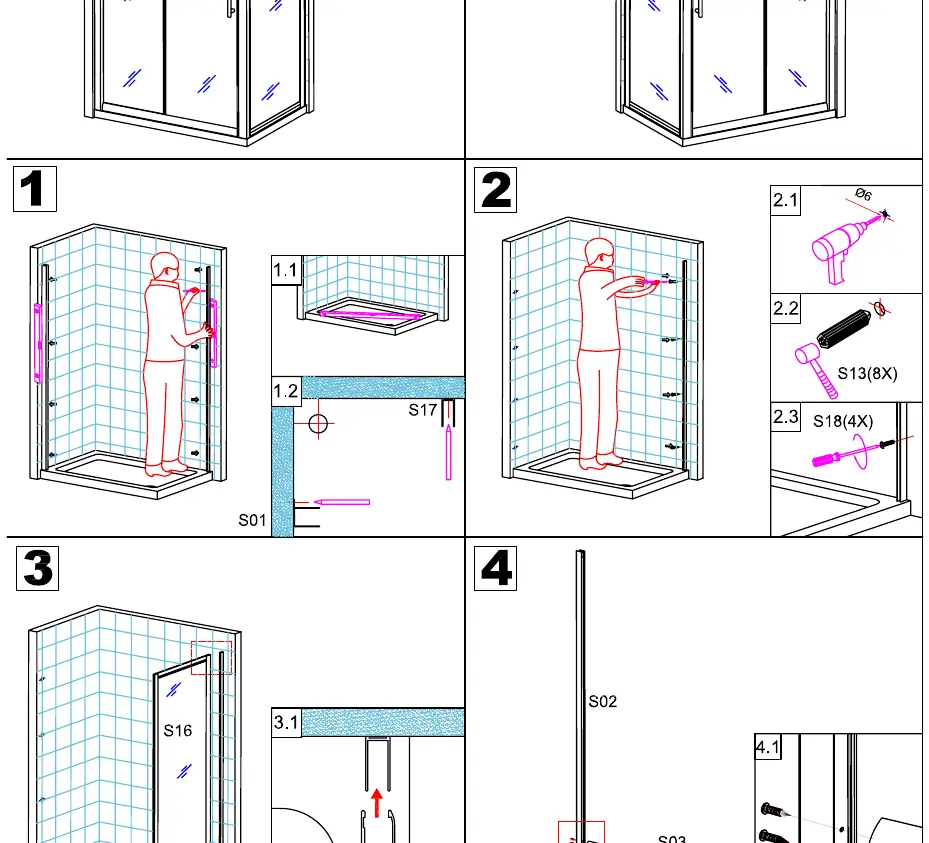

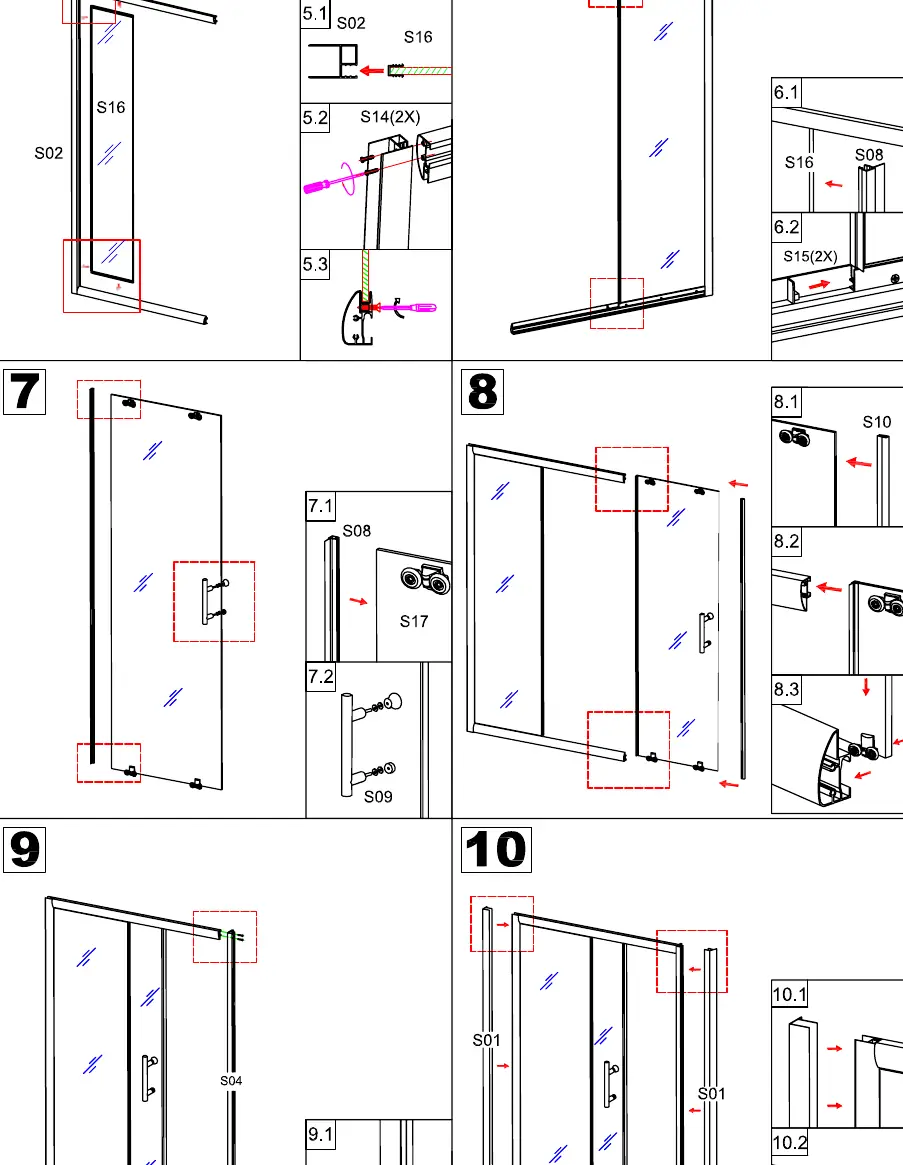

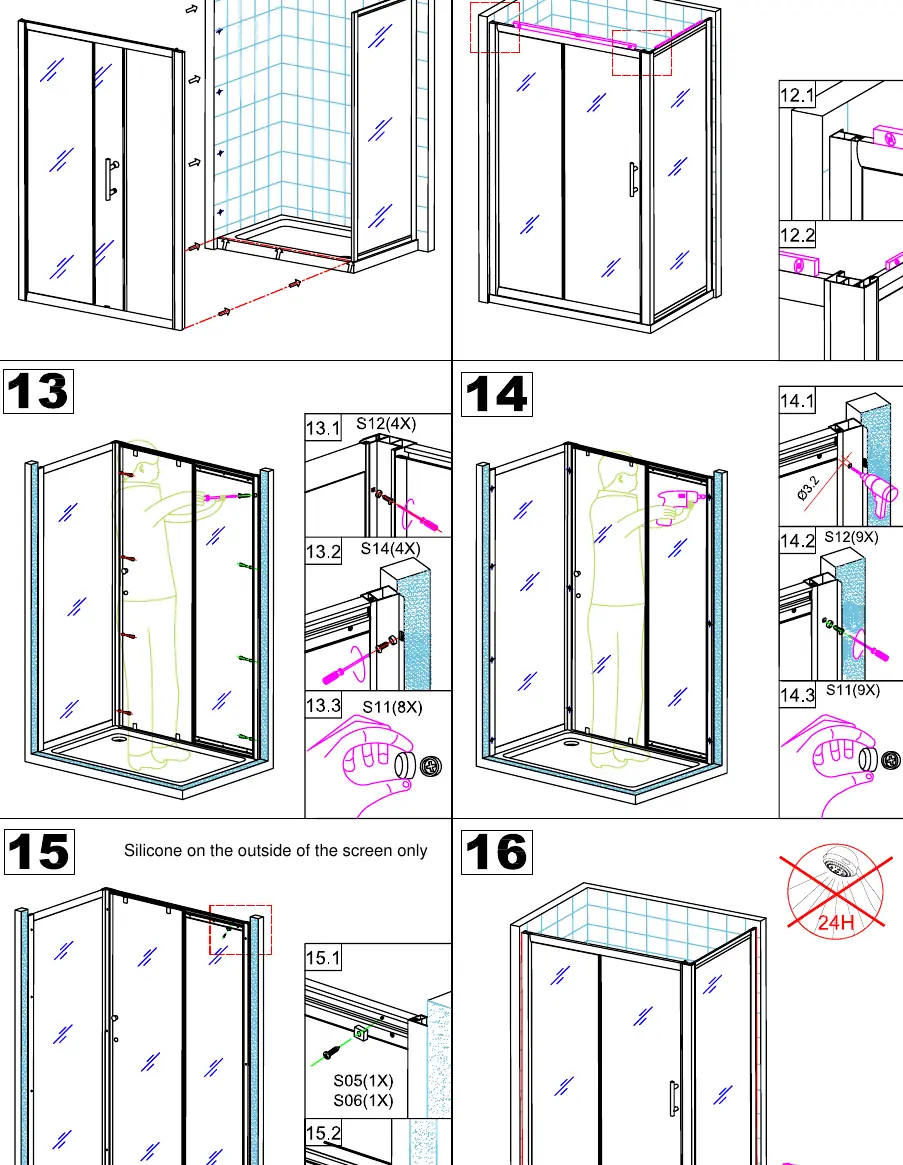

- Strony 3-5 zawierają ilustrowaną instrukcję montażu krok po kroku (1-16).
Zgodność modelu
- Produkt przeznaczony do montażu wnękowego lub narożnego zgodnie z instrukcją.
