Instrukcja obsługi automatycznego spłukiwacza WC Sanela SLW 02A/SLW 02F
Kompletny przewodnik instalacji i obsługi automatycznego spłukiwacza WC Sanela SLW 02A oraz SLW 02F. Instrukcja zawiera schematy montażu, wytyczne dotyczące podłączenia elektrycznego, konfiguracji parametrów spłukiwania oraz wymagania...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Automatyczny spłukiwacz WC Sanela SLW 02A/SLW 02F jest przeznaczony do montażu w systemie SLR 21. Kluczowym warunkiem poprawnego działania urządzenia jest zapewnienie stałego zasilania 24V DC. Nie należy podłączać zasilacza za wyłącznikiem światła, ponieważ przerwanie zasilania uniemożliwi pracę elektroniki.

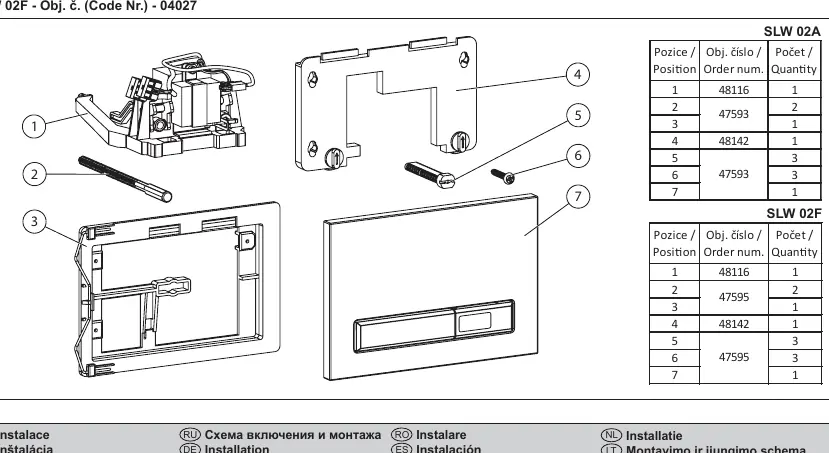

Elementy zestawu
Zestaw zawiera wszystkie niezbędne komponenty do montażu w ramie instalacyjnej SLR 21. Przed przystąpieniem do prac należy sprawdzić kompletność dostawy zgodnie z listą części zawartą w instrukcji (pozycje 1-7). Upewnij się, że posiadasz wszystkie elementy przed rozpoczęciem instalacji.
Instalacja i podłączenie
Montaż powinien być przeprowadzony zgodnie z poniższymi krokami:
- Przed instalacją należy zapoznać się z dołączonymi instrukcjami bezpieczeństwa.
- Wyłącz zasilanie elektryczne przed przystąpieniem do prac.
- Zamontuj ramę instalacyjną SLR 21 zgodnie z instrukcją producenta ramy.

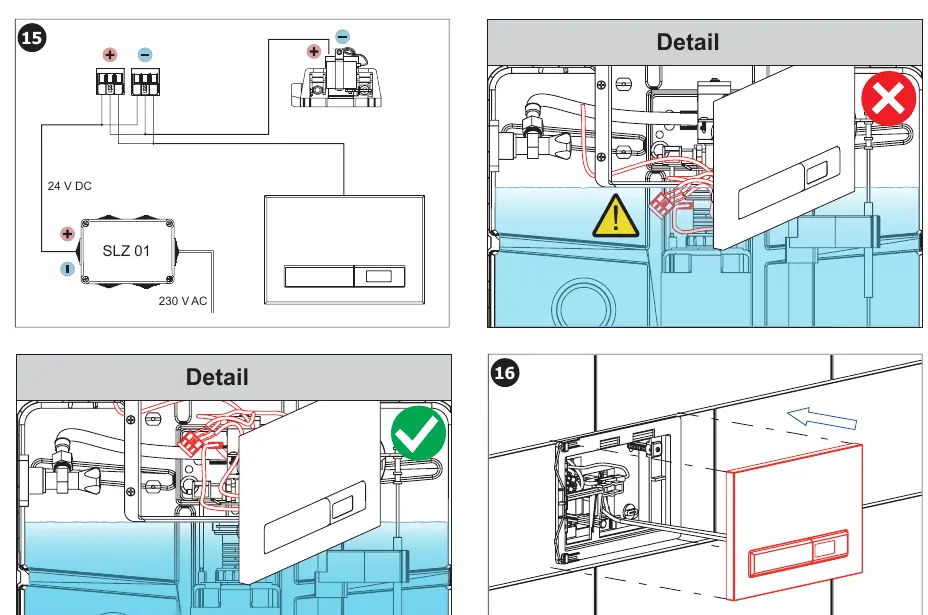

- Podłącz przewody elektryczne zgodnie ze schematem (24V DC).
- Upewnij się, że wszystkie połączenia są szczelne i zabezpieczone przed wilgocią.
- Po zakończeniu montażu mechanicznego i elektrycznego, przeprowadź testowe uruchomienie.
Konfiguracja parametrów
Urządzenie posiada fabryczne ustawienia czasu spłukiwania, które można dostosować:
- Krótkie spłukiwanie: Fabrycznie ustawione na 2 sekundy.
- Długie spłukiwanie: Fabrycznie ustawione na 5 sekund.
- Zmiana czasu długiego spłukiwania powoduje proporcjonalną zmianę czasu krótkiego spłukiwania.
- Do zaawansowanej konfiguracji parametrów zaleca się użycie pilota zdalnego sterowania SLD 03.
Dane techniczne i konserwacja
Urządzenie wymaga regularnej konserwacji dla zapewnienia bezawaryjnej pracy:
- Ciśnienie wody: 0,1 - 0,6 MPa.
- Zasilanie: 24V DC.
- Filtr: Należy dbać o czystość sita (wymiar oczka ≤ 90 µm).
- W przypadku problemów z działaniem, sprawdź najpierw ciągłość zasilania oraz czystość czujnika podczerwieni.
Informacje o producencie
SANELA spol. s r. o.
Praktyczna pomoc
Typowe problemy
Urządzenie nie spłukuje wody
Sprawdź, czy zasilacz 24V DC jest podłączony do stałego źródła napięcia (nie za wyłącznikiem światła) oraz czy przewody są poprawnie wpięte.
Niewłaściwy czas spłukiwania
Skorzystaj z pilota SLD 03 w celu zmiany parametrów lub wykonaj procedurę ustawień za pomocą czujnika zgodnie z instrukcją.
Przed użyciem
- Upewnij się, że posiadasz zasilacz 24V DC.
- Sprawdź, czy ciśnienie wody w instalacji mieści się w zakresie 0,1 - 0,6 MPa.
- Upewnij się, że zasilanie nie jest podłączone do obwodu oświetlenia z wyłącznikiem.
- Sprawdź kompletność części zgodnie z listą w instrukcji.
Ilustracje i schematy

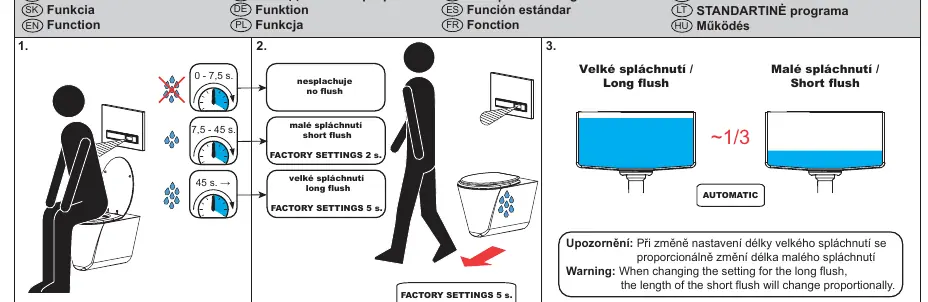

- Strona 1: Schemat ustawień czasu spłukiwania za pomocą czujnika.

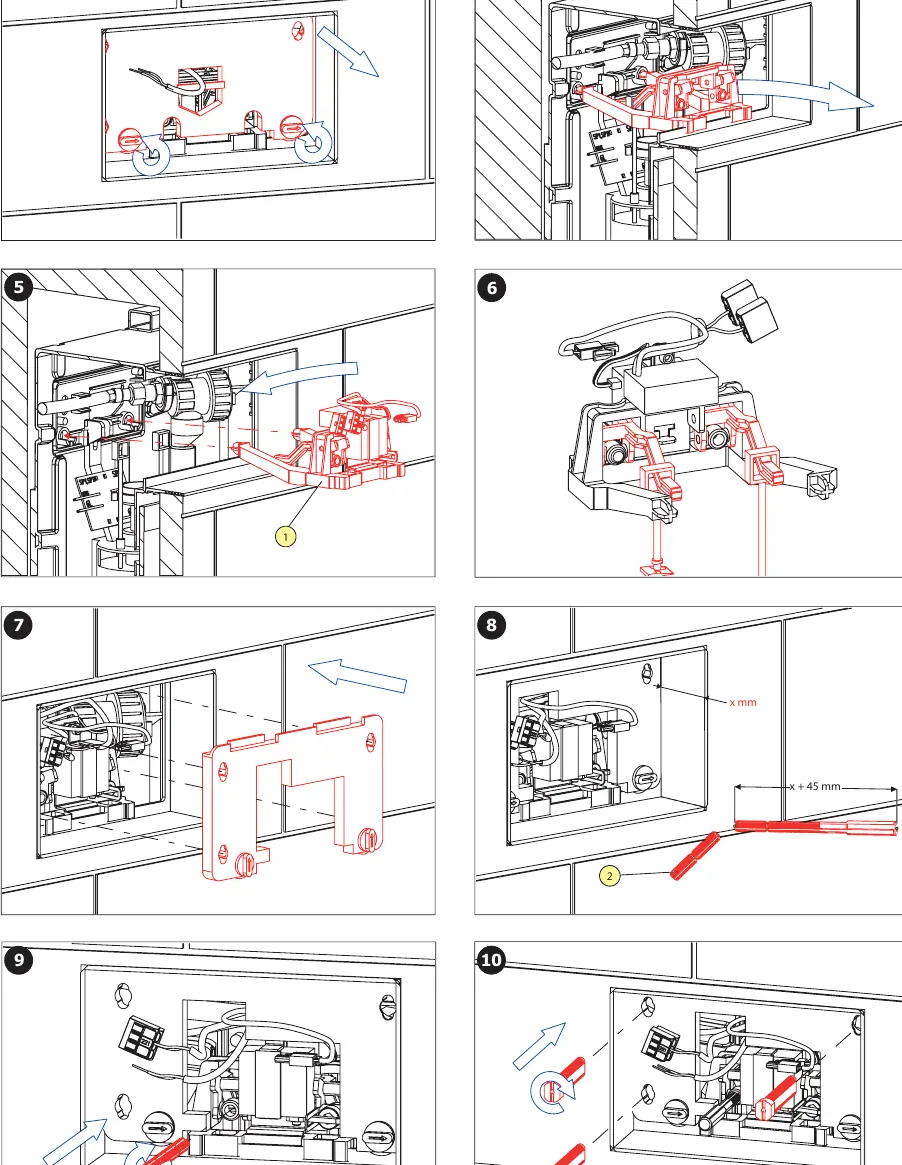

- Strona 3-4: Szczegółowe kroki montażu mechanicznego i podłączenia elektrycznego.
Zgodność modelu
- Wymaga ramy montażowej SLR 21.
- Kompatybilne z pilotem SLD 03 do konfiguracji parametrów.
