Instrukcja obsługi spłukiwacza pisuarowego Sanela SLP 02KZX
Poznaj funkcje i dane techniczne spłukiwacza pisuarowego Sanela SLP 02KZX. Instrukcja zawiera informacje o montażu, parametrach pracy, regulacji Bluetooth oraz specyfikacji technicznej urządzenia.
Spis treści
Najważniejsze informacje
Spłukiwacz pisuarowy Sanela SLP 02KZX to urządzenie wyposażone w elektronikę ALS oraz moduł Bluetooth, umożliwiający bezdotykową obsługę i konfigurację parametrów. Urządzenie reaguje na obecność osoby przed pisuarem w odległości do 0,7 m, jeśli przebywa ona w strefie przez czas dłuższy niż 7,5 sekundy. Spłukiwanie następuje automatycznie po odejściu użytkownika ze strefy czujnika.
- Bluetooth: Możliwość konfiguracji parametrów za pomocą aplikacji Sanela Control (płatna) lub pilota SLD 03.
- Automatyka: Samoczynne spłukiwanie po 24 godzinach od ostatniego użycia w celach higienicznych.
- Regulacja: Możliwość ustawienia czasu spłukiwania w zakresie od 0,5 do 15,5 sekundy oraz regulacja przepływu wody za pomocą zaworu kulowego.
Dane techniczne
- Zasilanie: 230 V AC / 50 Hz
- Pobór mocy: 7 W
- Zasięg czujnika: 0,6 - 0,75 m
- Zalecane ciśnienie robocze: 0,1 - 0,6 MPa
- Przepływ wody: 18 l/min (wartość orientacyjna)
- Przyłącza: Wlot i wylot wody z gwintem zewnętrznym G 3/4"
- Wymiary pokrywy: 170 x 170 x 10 mm
- Wymiary skrzynki montażowej: 140 x 140 x 75 mm
Budowa i instalacja
Urządzenie składa się z nerezowej pokrywy z elektroniką, skrzynki montażowej, zaworu elektromagnetycznego oraz zaworu kulowego. Podczas montażu należy zapewnić odpowiednie podłączenie zasilania oraz doprowadzenie wody zgodnie ze schematem instalacyjnym.

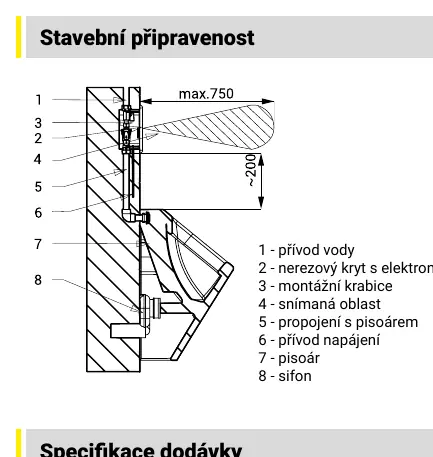

Legenda schematu montażowego:
- 1 - Przyłącze wody
- 2 - Nierdzewny kryt z elektroniką
- 3 - Skrzynka montażowa
- 4 - Strefa detekcji czujnika
- 5 - Połączenie z pisuarem
- 6 - Przyłącze zasilania
- 7 - Pisuar
- 8 - Syfon
Akcesoria
Dla pełnej funkcjonalności i montażu dostępne są opcjonalne akcesoria:
- SLD 03: Pilot zdalnego sterowania do ustawiania parametrów.
- SLA 02: Armatura wlotowa z uszczelnieniem do pisuarów z tylnym wlotem.
- SLR 07 / SLR 22: Ramy montażowe (w tym do konstrukcji z płyt gipsowo-kartonowych).
Informacje o producencie
SANELA spol. s r. o.
Praktyczna pomoc
Typowe problemy
Brak spłukiwania po skorzystaniu z pisuaru
Upewnij się, że zasilanie 230V jest podłączone. Sprawdź, czy użytkownik przebywał w strefie czujnika (0,6-0,75m) przez wymagany czas (min. 7,5s).
Zbyt krótki lub długi czas spłukiwania
Skorzystaj z aplikacji Sanela Control (Bluetooth) lub pilota SLD 03, aby zmienić ustawienia czasu spłukiwania w zakresie 0,5 - 15,5 s.
Przed użyciem
- Sprawdź, czy ciśnienie wody w instalacji mieści się w zakresie 0,1 - 0,6 MPa.
- Upewnij się, że zasilanie 230V AC jest prawidłowo doprowadzone do skrzynki montażowej.
- W przypadku chęci korzystania z Bluetooth, pobierz aplikację Sanela Control ze sklepu App Store lub Google Play.
- Zweryfikuj, czy armatura wlotowa (SLA 02) jest odpowiednia dla posiadanego modelu pisuaru.
Parametry w praktyce
- Zasięg czujnika (0,6 - 0,75 m)
- Odległość, w której czujnik podczerwieni wykrywa obecność użytkownika.
- Ciśnienie robocze (0,1 - 0,6 MPa)
- Wymagane ciśnienie wody w instalacji dla poprawnego działania zaworu elektromagnetycznego.
- Czas spłukiwania (0,5 - 15,5 s)
- Konfigurowalny czas otwarcia zaworu wody podczas cyklu spłukiwania.
Ilustracje i schematy
- Schemat przedstawia przekrój instalacji: przyłącze wody (1) prowadzi do zaworu w skrzynce montażowej (3), która jest przykryta panelem z elektroniką (2).
- Strefa detekcji (4) wskazuje obszar przed pisuarem, w którym czujnik wykrywa obecność użytkownika.
Zgodność modelu
- Urządzenie wymaga zasilania 230V AC.
- Aplikacja Sanela Control jest płatna.
- Dla montażu w ścianach z płyt gipsowo-kartonowych zaleca się użycie ramy SLR 22.
