Instrukcja obsługi automatycznej spłuczki pisuarowej Sanela SLP...
Szybki przewodnik po automatycznej spłuczce pisuarowej Sanela SLP 02KX. Poznaj parametry techniczne, wymagania instalacyjne oraz sposób konfiguracji urządzenia przez Bluetooth.
Spis treści
Najważniejsze informacje
Sanela SLP 02KX to automatyczna spłuczka pisuarowa z czujnikiem podczerwieni, przeznaczona do montażu podtynkowego. Urządzenie charakteryzuje się bezdotykową obsługą, możliwością konfiguracji przez Bluetooth (aplikacja Sanela Control) oraz funkcją automatycznego spłukiwania higienicznego co 24 godziny. Przed instalacją należy upewnić się, że dostępne jest zasilanie 24 V DC oraz odpowiednie ciśnienie wody.
Opis urządzenia
Spłuczka składa się z nerkowego krytu z elektroniką, modułu Bluetooth oraz plastikowej skrzynki montażowej. System reaguje na obecność użytkownika w strefie czujnika (0,6 - 0,75 m) przez czas dłuższy niż 7,5 sekundy. Spłukiwanie następuje automatycznie po odejściu użytkownika ze strefy detekcji.
Dane techniczne
- Napięcie zasilania: 24 V DC
- Pobór mocy: 7 W
- Zasięg czujnika: 0,6 - 0,75 m
- Zalecane ciśnienie robocze: 0,1 - 0,6 MPa
- Przepływ wody: 18 l/min
- Przyłącza wody: gwint zewnętrzny G 3/4"
- Wymiary pokrywy: 170 x 170 x 10 mm
- Wymiary skrzynki montażowej: 140 x 140 x 75 mm
Instalacja i przygotowanie
Montaż wymaga przygotowania wnęki ściennej zgodnie z wymiarami skrzynki montażowej. Należy zapewnić doprowadzenie wody oraz zasilania elektrycznego 24 V DC. W zestawie znajduje się zawór kulowy umożliwiający regulację przepływu wody. Zaleca się stosowanie oryginalnych akcesoriów montażowych Sanela, takich jak ramy montażowe SLR 07 lub SLR 22, w zależności od rodzaju ściany (murowana lub gipsowo-kartonowa).
Obsługa i ustawienia
Parametry pracy urządzenia, takie jak czas spłukiwania (regulowany w zakresie 0,5 - 15,5 s), można dostosować za pomocą:
- Aplikacji mobilnej Sanela Control (wymaga połączenia Bluetooth).
- Dedykowanego pilota zdalnego sterowania SLD 03.
Urządzenie posiada funkcję samoistnego spłukiwania, która aktywuje się po 24 godzinach od ostatniego użycia, co zapobiega wysychaniu syfonu.
Akcesoria
Do poprawnego działania wymagane jest zastosowanie odpowiedniego zasilacza 24 V DC (np. serie SLZ 01, SLZ 04, SLZ 06). Dostępne są również akcesoria dodatkowe, takie jak vtoková armatura (SLA 02) oraz ramy montażowe.
Informacje o producencie
SANELA spol. s r. o.
Praktyczna pomoc
Typowe problemy
Brak reakcji na obecność użytkownika
Sprawdź, czy użytkownik znajduje się w zasięgu czujnika (0,6-0,75 m) przez wymagany czas (min. 7,5 s) oraz czy zasilanie 24 V DC jest podłączone.
Zbyt słaby lub zbyt silny przepływ wody
Wyreguluj przepływ wody za pomocą zaworu kulowego znajdującego się wewnątrz skrzynki montażowej.
Brak możliwości połączenia przez Bluetooth
Upewnij się, że aplikacja Sanela Control jest zainstalowana, Bluetooth w telefonie jest włączony, a urządzenie jest podłączone do zasilania.
Przed użyciem
- Sprawdź, czy ciśnienie wody w instalacji mieści się w zakresie 0,1 - 0,6 MPa.
- Upewnij się, że posiadasz zasilacz 24 V DC (nie jest częścią zestawu SLP 02KX).
- Zweryfikuj, czy skrzynka montażowa jest osadzona w ścianie zgodnie z wymiarami 140x140x75 mm.
- Sprawdź, czy przyłącza wody G 3/4" są szczelne.
Parametry w praktyce
- Napięcie 24 V DC
- Wymagane bezpieczne napięcie stałe; nie podłączać bezpośrednio do sieci 230 V.
- Ciśnienie 0,1 - 0,6 MPa
- Zakres ciśnienia wody zapewniający poprawne działanie zaworu elektromagnetycznego.
- Czas spłukiwania 0,5 - 15,5 s
- Możliwość regulacji ilości zużywanej wody w jednym cyklu.
Ilustracje i schematy

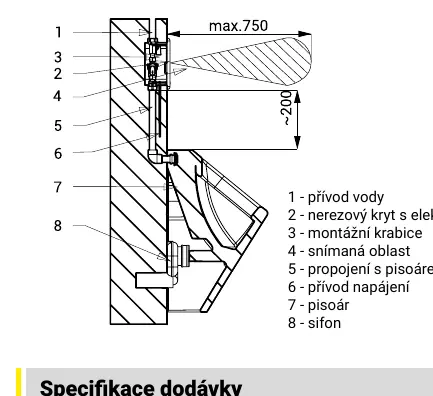

- Schemat przedstawia przekrój instalacji: 1-przyłącze wody, 2-pokrywa z elektroniką, 3-skrzynka montażowa, 4-strefa detekcji, 5-połączenie z pisuaru, 6-zasilanie, 7-pisuar, 8-sifon.
Zgodność modelu
- Wymaga zasilaczy serii SLZ (np. SLZ 01Y, SLZ 04Y).
- Kompatybilne z pilotem SLD 03 do ustawień parametrów.
- Współpracuje z ramami montażowymi SLR 07 i SLR 22.
