Instrukcja obsługi automatycznego spłukiwacza pisuarowego Sanela SLP 03KB
Kompletny przewodnik po instalacji, konfiguracji i obsłudze automatycznego spłukiwacza pisuarowego Sanela SLP 03KB. Dowiedz się, jak ustawić tryby Eco, wymienić baterie i przeprowadzić montaż.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Automatyczny spłukiwacz pisuarowy Sanela SLP 03KB to urządzenie zasilane bateryjnie (6V), wyposażone w czujnik podczerwieni. Urządzenie oferuje zaawansowane funkcje oszczędzania wody poprzez tryby Eco oraz możliwość konfiguracji parametrów za pomocą pilota SLD 03 lub aplikacji Sanela Control.
Opis urządzenia i działanie
Spłukiwacz działa w oparciu o czujnik podczerwieni, który wykrywa obecność użytkownika. Po odejściu użytkownika od pisuaru, urządzenie automatycznie uruchamia spłukiwanie. Urządzenie posiada wbudowane zabezpieczenia i możliwość regulacji czasu spłukiwania oraz interwałów higienicznych.
Instalacja i montaż
Montaż urządzenia wymaga przygotowania wnęki w ścianie dla stelaża podtynkowego. Kluczowe kroki obejmują:
- Przygotowanie przyłącza wody (G 3/4").
- Montaż stelaża podtynkowego zgodnie z wymiarami (wysokość 1180 mm, szerokość 410 mm).
- Podłączenie przewodów elektrycznych zgodnie ze schematem.
- Montaż panelu sterującego i uszczelnienie połączeń.
Tryby pracy (Eco)
Urządzenie oferuje dwa specjalne tryby oszczędzania wody:

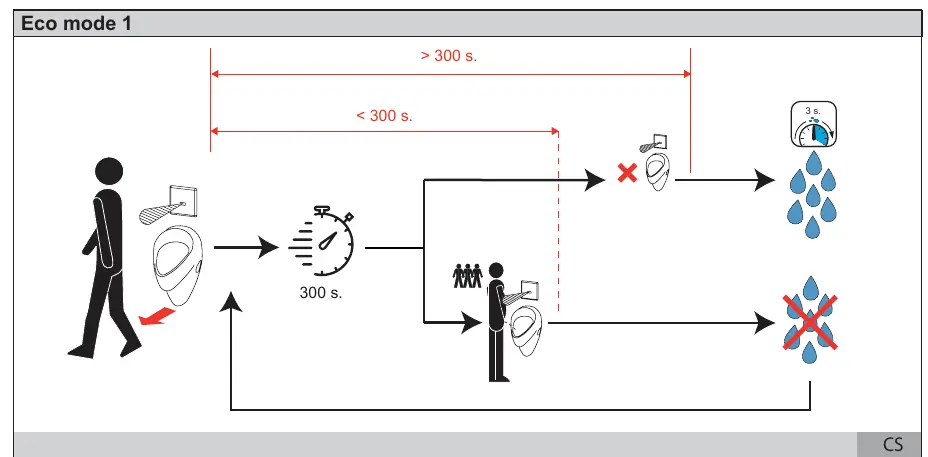

- Eco 1 (Tryb "Przerwa"): Przeznaczony do miejsc o zmiennym natężeniu ruchu (np. szkoły, stadiony). System nie spłukuje przy każdym użyciu, jeśli kolejne nastąpi w krótkim czasie, lecz czeka na upłynięcie zadanego czasu (np. 300s), po czym wykonuje spłukiwanie.
- Eco 2 (Tryb "Biuro"): Przeznaczony do miejsc o nieregularnym użytkowaniu. System naprzemiennie wykonuje "małe" spłukiwania (1s) dla higieny oraz "duże" spłukiwania (3s) dla czyszczenia syfonu.
Konfiguracja i ustawienia
Zaawansowane ustawienia, takie jak czas spłukiwania, czułość czujnika czy wybór trybu Eco, można zmieniać za pomocą pilota SLD 03 lub aplikacji mobilnej Sanela Control. Użytkownik może dostosować parametry do natężenia ruchu w danym obiekcie.
Konserwacja i wymiana baterii
Urządzenie wymaga regularnej kontroli stanu baterii. Wskaźnik naładowania znajduje się na panelu. Wymiana baterii (4x AA alkaliczne) jest konieczna, gdy wskaźnik sygnalizuje niski poziom energii. Należy dbać o czystość czujnika i regularnie sprawdzać drożność sitka (wymagane ≤ 90 µm).
Informacje o producencie
SANELA spol. s r. o.
Praktyczna pomoc
Typowe problemy
Brak spłukiwania
Sprawdź stan baterii (wskaźnik na str. 11) i wymień je, jeśli konieczne. Upewnij się, że czujnik nie jest zasłonięty.
Zbyt częste lub rzadkie spłukiwanie
Dostosuj parametry za pomocą pilota SLD 03 lub aplikacji Sanela Control, zmieniając tryb pracy lub czas spłukiwania.
Przed użyciem
- Sprawdź ciśnienie wody (0,1 - 0,6 MPa).
- Upewnij się, że rozmiar sita jest zgodny z wymaganiami (≤ 90 µm).
- Przygotuj 4 baterie alkaliczne AA (6V).
- Upewnij się, że masz dostęp do pilota SLD 03 dla pełnej konfiguracji.
Parametry w praktyce
- Ciśnienie wody
- 0,1 - 0,6 MPa (wymagane dla poprawnej pracy zaworu).
Ilustracje i schematy

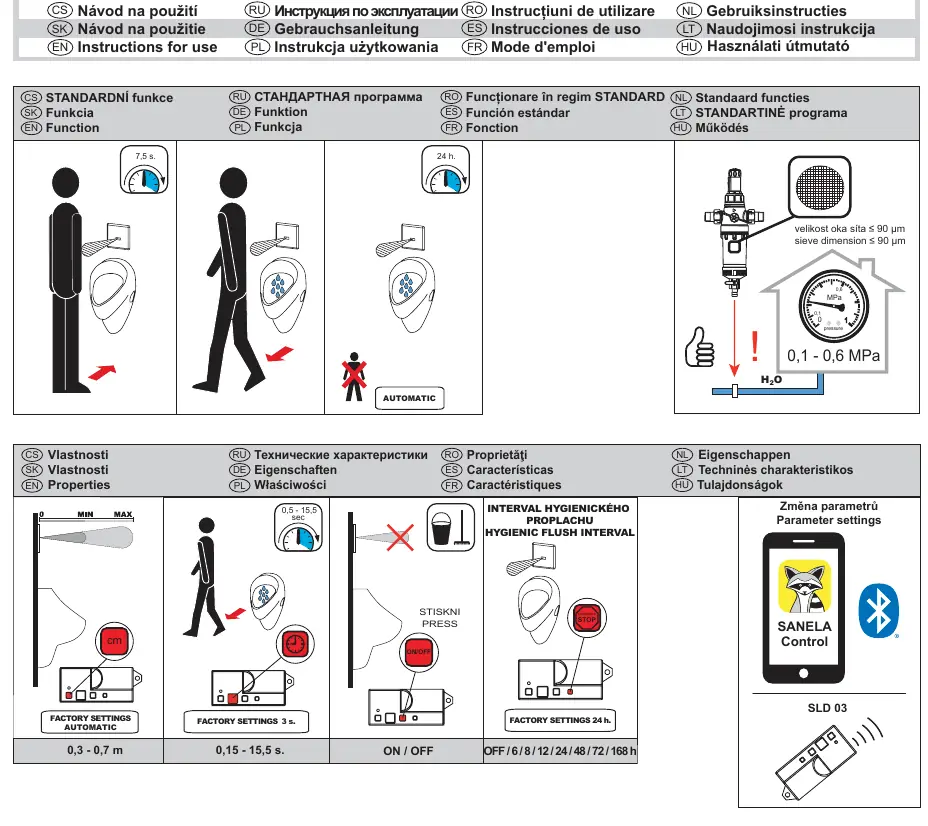

- Strona 1: Schemat działania czujnika i ustawień fabrycznych.

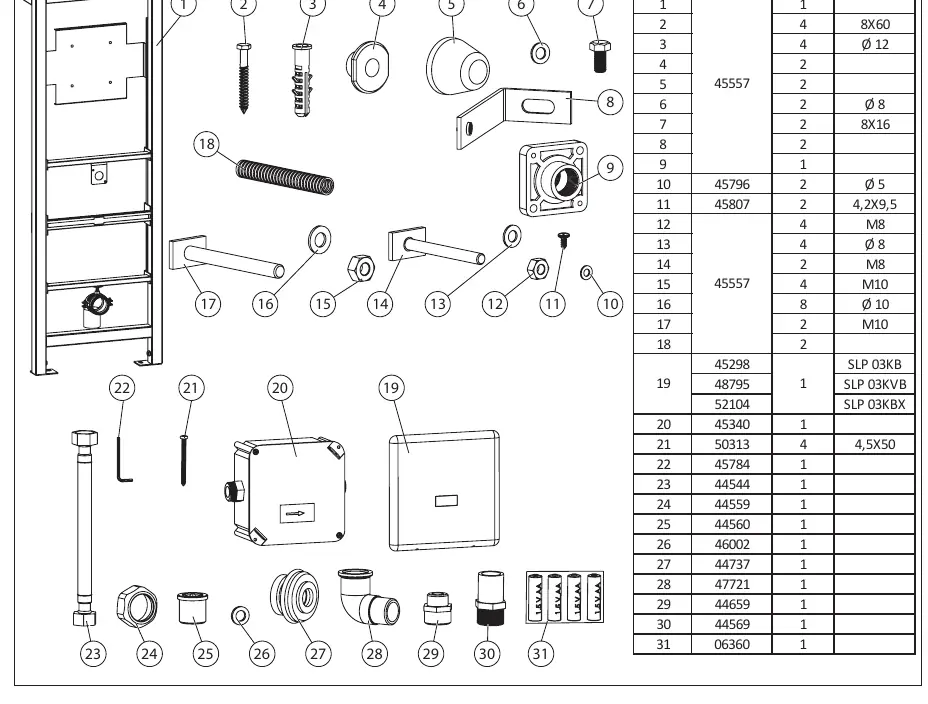

- Strona 4: Lista części montażowych i specyfikacja dostawy.
- Strony 6-9: Instrukcja montażu krok po kroku.

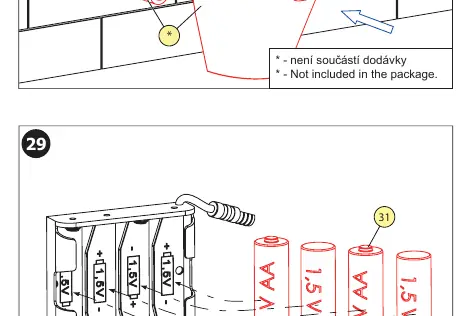

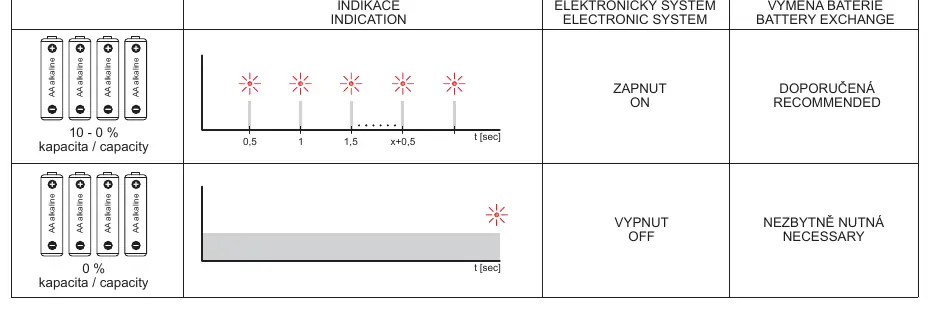

- Strona 11: Wskaźnik stanu baterii i procedura wymiany.
Zgodność modelu
- Wymaga pilota SLD 03 do zaawansowanej konfiguracji parametrów.
- Kompatybilny z aplikacją Sanela Control.
