Instrukcja obsługi spłuczki piezoelektrycznej Sanela SLW 04PA
Szybki przewodnik po instalacji i obsłudze spłuczki piezoelektrycznej Sanela SLW 04PA. Dowiedz się, jak zamontować urządzenie, skonfigurować parametry spłukiwania i przeprowadzić konserwację.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Spłuczka piezoelektryczna Sanela SLW 04PA jest przeznaczona do montażu w systemach podtynkowych. Urządzenie wymaga stałego zasilania 24V DC. Ważne: Nie należy podłączać zasilania za wyłącznikiem oświetlenia, ponieważ urządzenie musi być stale pod napięciem dla poprawnego działania. Przed instalacją należy zapoznać się z dołączonymi instrukcjami bezpieczeństwa.
Opis urządzenia
Zestaw zawiera piezoelektryczny przycisk spłukujący z funkcją zdalnego sterowania, ramę montażową SLR 21 oraz niezbędne elementy przyłączeniowe. Urządzenie jest odporne na wandalizm i umożliwia higieniczne spłukiwanie.
Instalacja i podłączenie
Instalacja powinna być przeprowadzona zgodnie ze schematem elektrycznym i montażowym zawartym w instrukcji:
- Upewnij się, że ciśnienie wody w instalacji mieści się w zakresie 0,1 - 0,6 MPa.
- Zainstaluj ramę montażową i przyłącza zgodnie z instrukcją krok po kroku (strony 4-10).
- Podłącz zasilanie 24V DC do głównej elektroniki.
- Zadbaj o poprawne uszczelnienie wszystkich połączeń hydraulicznych.
- W przypadku montażu ceramiki, użyj odpowiednich śrub i elementów dystansowych dostarczonych w zestawie.
Obsługa i ustawienia
Podstawowa obsługa odbywa się poprzez naciśnięcie przycisku piezoelektrycznego. Zaawansowane ustawienia, takie jak czas spłukiwania czy interwał higienicznego spłukiwania, można konfigurować za pomocą pilota zdalnego sterowania SLD 04.
- Czas spłukiwania: Możliwość regulacji w zakresie 0,5 - 15,5 sekundy.
- Higieniczne spłukiwanie: Możliwość ustawienia interwału (np. co 24h lub po 8 spłukaniach).
Konserwacja i czyszczenie
Regularna konserwacja zapewnia długotrwałe działanie urządzenia:
- Okresowo sprawdzaj i czyść sitko w zaworze (wymagana wielkość oczka ≤ 90 µm).
- W przypadku spadku wydajności spłukiwania, sprawdź drożność zaworu i czystość filtra.
- Używaj tylko zalecanych części zamiennych.
Dane techniczne
- Zasilanie: 24V DC.
- Ciśnienie wody: 0,1 - 0,6 MPa.
- Czas spłukiwania: 0,5 - 15,5 s.
- Wymagane stałe napięcie zasilania.
Informacje o producencie
SANELA spol. s r. o.
Praktyczna pomoc
Typowe problemy
Urządzenie nie reaguje na przycisk piezo.
Sprawdź, czy zasilanie 24V DC jest podłączone i czy nie jest odcięte przez wyłącznik światła. Upewnij się, że przewody są poprawnie wpięte.
Niewłaściwa ilość wody przy spłukiwaniu.
Wyreguluj objętość wody za pomocą pilota SLD 04 lub mechanicznie na zaworze spłukującym.
Słaby przepływ wody.
Sprawdź, czy sitko w zaworze nie jest zanieczyszczone. Wyczyść je, jeśli to konieczne.
Przed użyciem
- Sprawdź ciśnienie wody w instalacji (musi wynosić 0,1 - 0,6 MPa).
- Upewnij się, że zasilanie 24V DC jest stałe i nie jest podłączone za wyłącznikiem oświetlenia.
- Sprawdź, czy sitko w zaworze jest czyste (wymagana wielkość oczka ≤ 90 µm).
- Przygotuj pilota SLD 04 do konfiguracji parametrów.
Parametry w praktyce
- Ciśnienie wody
- 0,1 - 0,6 MPa; zakres pracy zaworu.
- Czas spłukiwania
- Regulowany w zakresie 0,5 - 15,5 s.
Ilustracje i schematy

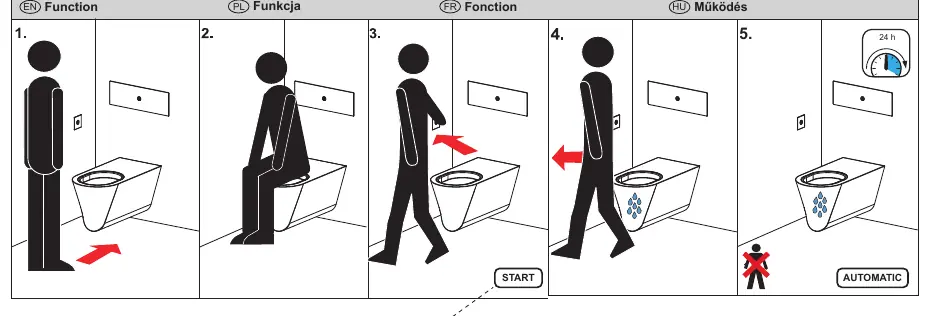

- Schemat 1-5 (str. 1) pokazuje podstawową obsługę przycisku piezo.
- Schemat połączeń (str. 3) przedstawia sposób podłączenia zasilania 24V DC i elektroniki.

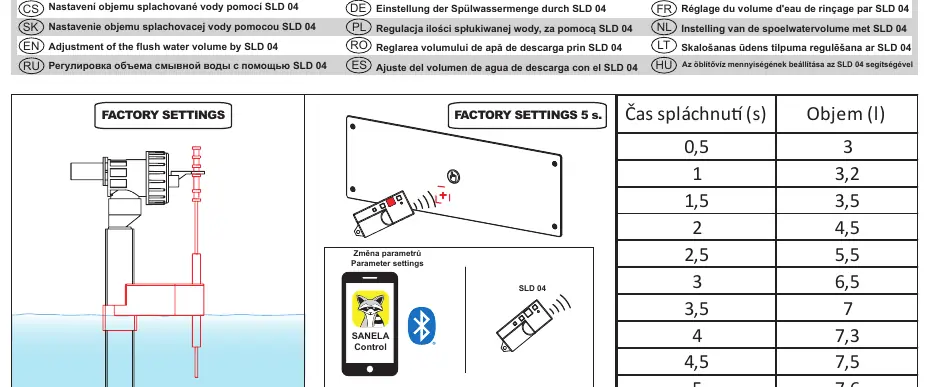

- Schemat regulacji (str. 12) pokazuje, jak ustawić objętość wody za pomocą pilota SLD 04.
Zgodność modelu
- Kompatybilne z ceramiką WC i nerezowymi (stal nierdzewna) WC (wymaga różnych elementów montażowych).
- Wymaga pilota SLD 04 do zaawansowanej konfiguracji.
