Instrukcja obsługi baterii termostatycznej Sanela SLU 25K
Szybki przewodnik po instalacji i obsłudze naściennej baterii termostatycznej Sanela SLU 25K. Dowiedz się, jak poprawnie podłączyć zasilanie 24V DC, skonfigurować czujnik podczerwieni oraz przeprowadzić konserwację zaworu.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Bateria termostatyczna Sanela SLU 25K jest urządzeniem zasilanym napięciem 24V DC. Kluczowym wymogiem dla poprawnego działania jest zapewnienie stałego zasilania. Nie należy podłączać zasilacza za wyłącznikiem światła, ponieważ przerwanie obwodu uniemożliwi prawidłową pracę elektroniki sterującej.
Opis urządzenia i funkcje
Bateria wyposażona jest w czujnik podczerwieni, który automatycznie uruchamia przepływ wody po wykryciu dłoni w zasięgu czujnika. Urządzenie posiada funkcję automatycznego zatrzymania przepływu (automatic STOP) po 5 minutach ciągłej pracy. Dostępna jest również funkcja higienicznego płukania, którą można konfigurować za pomocą opcjonalnego pilota SLD 03.
Montaż i instalacja
Montaż baterii powinien być przeprowadzony zgodnie z poniższymi krokami:
- Przygotuj przyłącza wody z rozstawem 100 mm.
- Zamontuj elementy przyłączeniowe do ściany.
- Podłącz korpus baterii do przyłączy.
- Podłącz zasilanie 24V DC, upewniając się, że przewody są poprawnie zabezpieczone.
- Sprawdź szczelność połączeń przed uruchomieniem.
Podłączenie elektryczne
Urządzenie wymaga stałego napięcia 24V DC. Należy użyć odpowiedniego zasilacza (np. SLZ 01Y, SLZ 04Y). Podłączenie musi być wykonane w sposób ciągły, bez możliwości odcięcia zasilania przez standardowy wyłącznik oświetlenia w pomieszczeniu.
Konserwacja i czyszczenie
Ze względu na możliwość zanieczyszczenia wody, zaleca się przeprowadzanie konserwacji przynajmniej raz w roku:
- Kontrola i czyszczenie sitka elektrozaworu.
- Sprawdzenie dokręcenia połączeń śrubowych.
- Sprawdzenie stanu styków konektorów.
Akcesoria
Do konfiguracji parametrów (takich jak zasięg czujnika, czas płukania higienicznego) wymagany jest uniwersalny pilot zdalnego sterowania SLD 03. Dostępne są różne zasilacze 24V DC w zależności od liczby obsługiwanych baterii (modele SLZ 01Y, SLZ 01Z, SLZ 04Y, SLZ 04Z, SLZ 04X).
Informacje o producencie
SANELA spol. s r. o.
Praktyczna pomoc
Typowe problemy
Bateria nie reaguje lub działa nieprawidłowo
Sprawdź, czy zasilanie 24V DC jest stałe i nie jest odcinane przez wyłącznik światła.
Słaby przepływ wody
Sprawdź i wyczyść sitko elektrozaworu z zanieczyszczeń.
Przed użyciem
- Sprawdź ciśnienie wody (zakres 0,1 - 0,6 MPa).
- Upewnij się, że rozstaw przyłączy wody wynosi 100 mm.
- Przygotuj zasilacz 24V DC.
- Upewnij się, że zasilanie będzie stałe (nie za wyłącznikiem światła).
- Wyczyść sitko elektrozaworu przed montażem.
Ilustracje i schematy

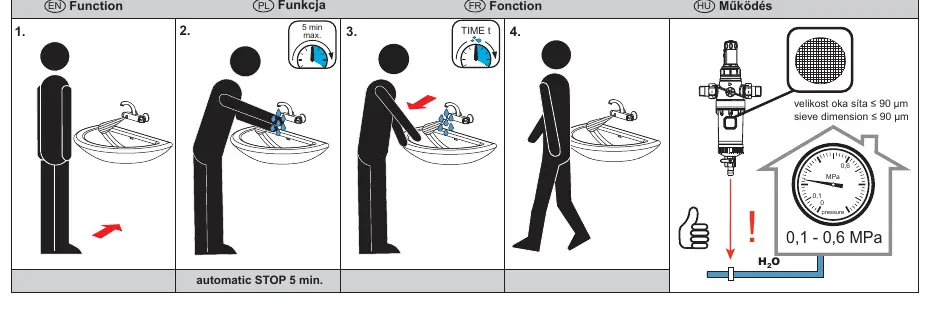

- Schemat 1: Funkcje czujnika (automatyczny stop, płukanie higieniczne).

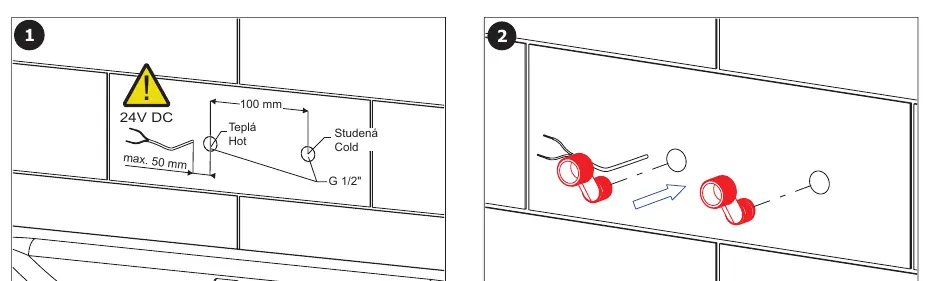

- Schemat 2: Kolejność montażu baterii do przyłączy ściennych.

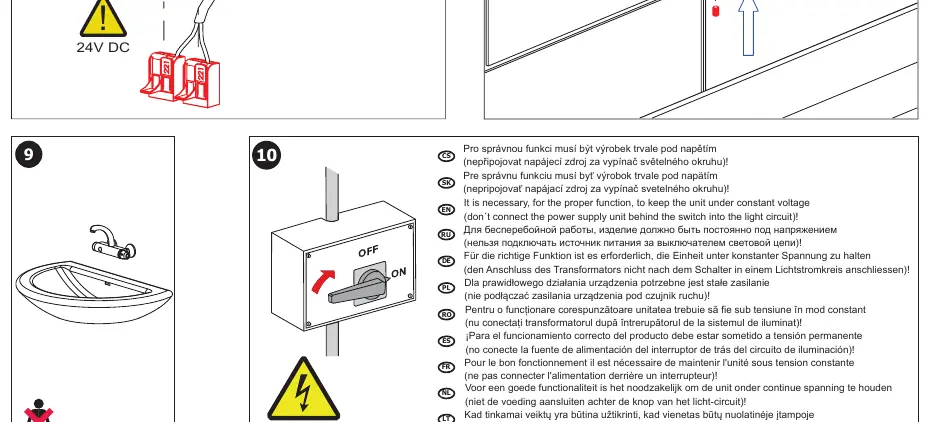

- Schemat 3: Podłączenie elektryczne z ostrzeżeniem o stałym zasilaniu.
Zgodność modelu
- Wymaga zasilacza 24V DC (np. serie SLZ 01 lub SLZ 04).
- Konfiguracja parametrów wymaga pilota SLD 03.
