Instrukcja obsługi zlewozmywaka ze stali nierdzewnej z sensorem Sanela SLUN 04EB
Szybki przewodnik po instalacji i obsłudze zlewozmywaka Sanela SLUN 04EB. Dowiedz się, jak zamontować urządzenie, podłączyć wodę, wymienić baterie oraz skonfigurować funkcje higienicznego płukania.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Zlewozmywak Sanela SLUN 04EB to urządzenie ze stali nierdzewnej wyposażone w zintegrowany sensor elektroniczny zasilany napięciem 6 V. Przed przystąpieniem do instalacji należy upewnić się, że ciśnienie wody mieści się w zakresie 0,1 - 0,6 MPa, a w instalacji zastosowano sitko o wielkości oczek ≤ 90 µm.
Opis urządzenia
Urządzenie posiada automatyczny wyłącznik po 5 minutach pracy. Wyposażone jest w funkcję higienicznego płukania, której interwał oraz czas trwania można regulować za pomocą opcjonalnego pilota SLD 03. Sensor posiada również zabezpieczenie czasowe (Time Safety Shut-off), które automatycznie wyłącza wodę po określonym czasie ciągłego przepływu.
Montaż i instalacja
Montaż powinien być przeprowadzony zgodnie z dołączonymi schematami:
- Wywierć otwory montażowe zgodnie z wymiarami podanymi w dokumentacji.
- Zamontuj uchwyty ścienne i przymocuj zlewozmywak.
- Podłącz doprowadzenie ciepłej i zimnej wody do zaworów kątowych.
- Podłącz wąż wylewki do zaworu elektromagnetycznego.
- Przed ostatecznym podłączeniem przepłucz instalację wodną (ok. 10 l wody).
- Podłącz zasilanie bateryjne.
Ustawienia i funkcje
Za pomocą pilota SLD 03 można konfigurować następujące parametry:
- Czas przepływu: 0,25 - 7,75 s.
- Interwał płukania higienicznego: OFF / 6 / 8 / 12 / 24 / 48 / 72 / 168 h.
- Czas płukania higienicznego: 5 - 1200 s.
- Zabezpieczenie czasowe: 10 - 310 s.
Wymiana baterii i konserwacja
Stan baterii jest sygnalizowany przez diodę LED:
- Miganie diody: Bateria jest w stanie 10-0% (zalecana wymiana).
- Stałe świecenie/brak reakcji: Bateria rozładowana (wymiana konieczna).

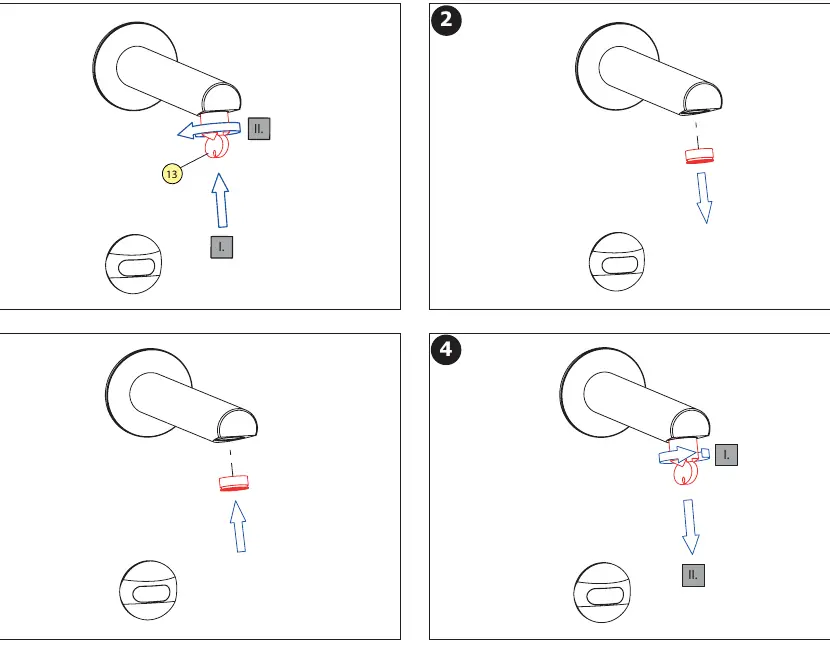

Aby wymienić baterie, należy odkręcić obudowę pojemnika na baterie, wyjąć zużyte ogniwa i włożyć nowe (4x AA alkaliczne 1,5 V). W przypadku spadku ciśnienia wody należy sprawdzić i ewentualnie wymienić lub wyczyścić perlator.
Rozwiązywanie problemów
W przypadku problemów z działaniem sensora, sprawdź stan naładowania baterii oraz czystość soczewki sensora. Jeśli woda nie płynie, upewnij się, że zawory kątowe są otwarte, a filtr na wlocie wody nie jest zatkany.
Informacje o producencie
SANELA spol. s r. o.
Praktyczna pomoc
Typowe problemy
Sensor nie reaguje na dłoń
Sprawdź stan naładowania baterii (dioda LED) oraz czy soczewka sensora nie jest zabrudzona.
Słaby przepływ wody
Sprawdź perlator pod kątem osadów kamienia i wyczyść go lub wymień.
Woda nie przestaje płynąć
Sprawdź, czy nie przekroczono czasu zabezpieczenia czasowego (Time Safety Shut-off) lub czy sensor nie jest zasłonięty.
Przed użyciem
- Sprawdź ciśnienie wody (musi wynosić 0,1 - 0,6 MPa).
- Upewnij się, że w instalacji zastosowano sitko o wielkości oczek ≤ 90 µm.
- Przygotuj 4 baterie alkaliczne AA 1,5 V.
- Przepłucz instalację wodną przed podłączeniem zaworów (ok. 10 l wody).
- Sprawdź, czy wysokość górnej krawędzi zlewu wynosi 850 mm nad ziemią.
Parametry w praktyce
- Ciśnienie robocze
- 0,1 - 0,6 MPa.
- Wielkość oczka sita
- ≤ 90 µm (wymagane dla ochrony zaworu).
Ilustracje i schematy

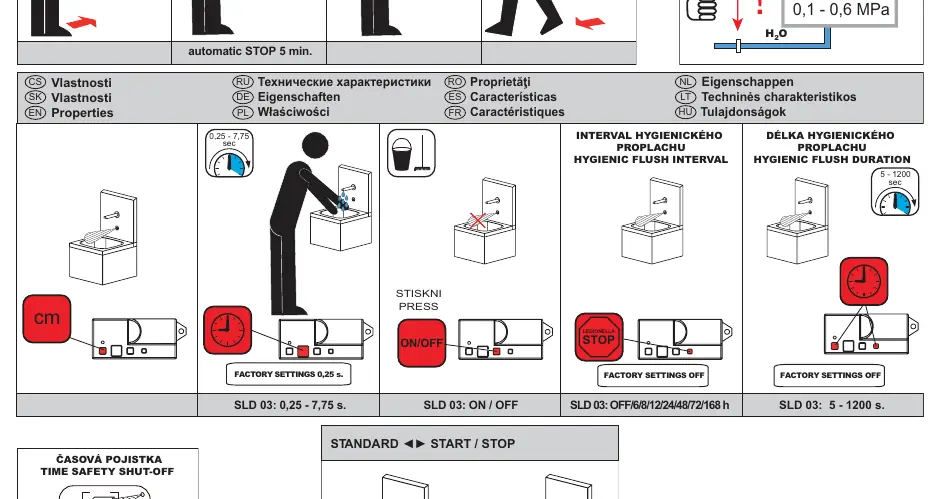

- Strona 1: Schemat funkcji automatycznych i ustawień higienicznych.

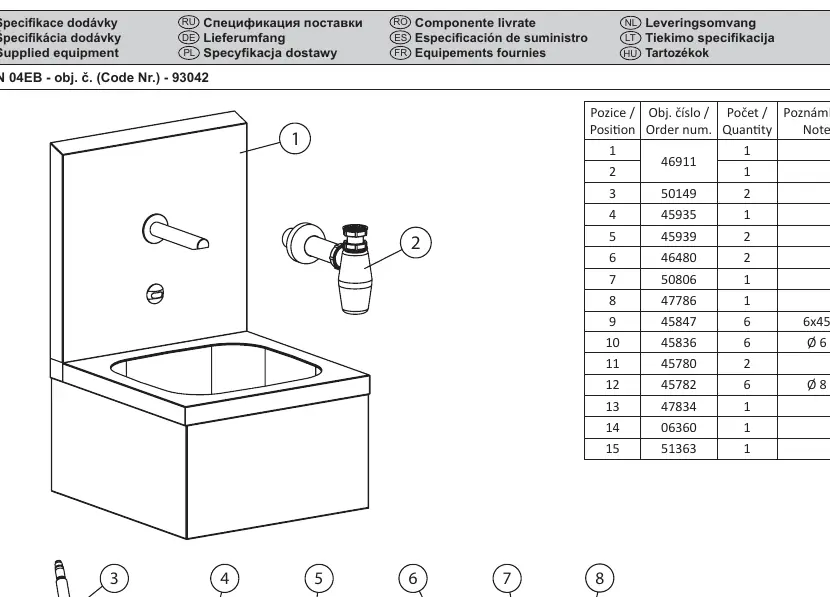

- Strona 2: Lista części zamiennych i montażowych.
- Strona 3: Wymiary montażowe i przyłącza wody.

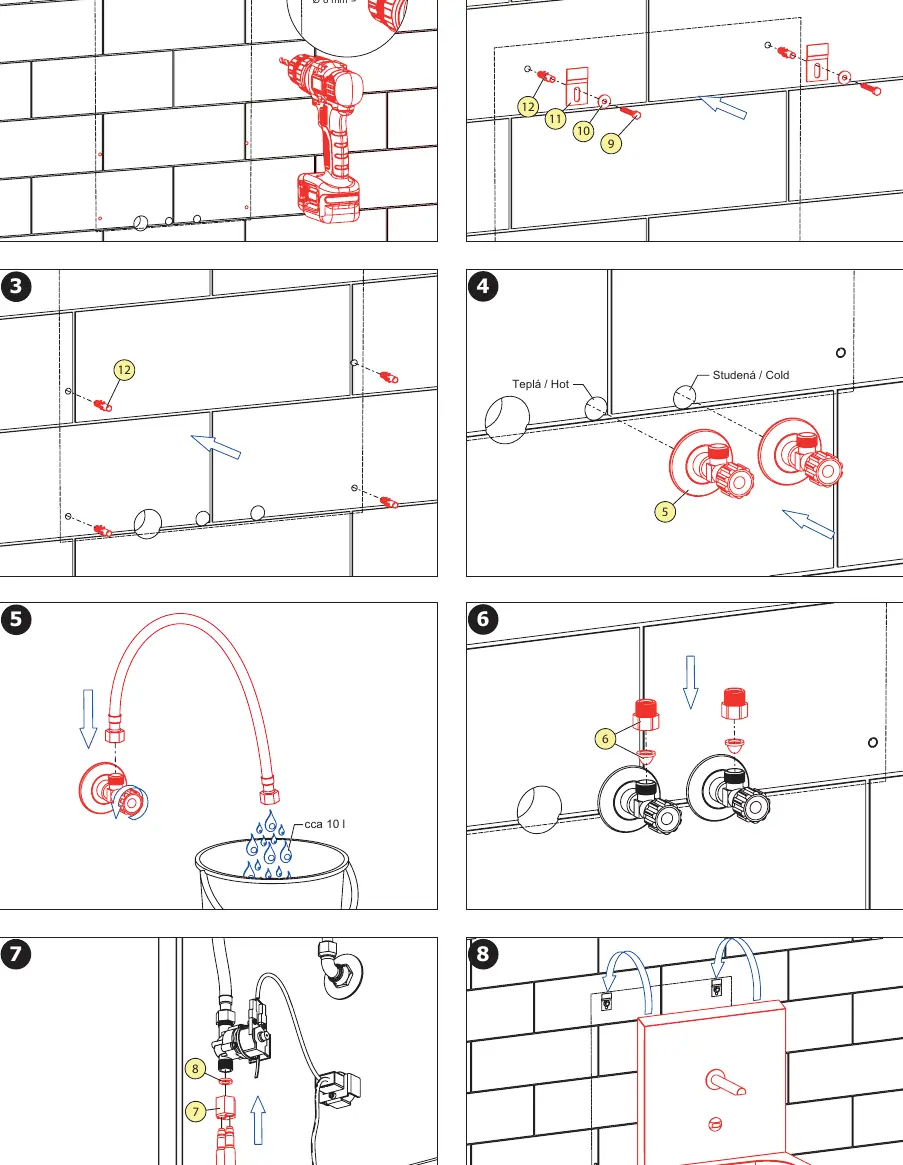

- Strona 4-5: Instrukcja montażu krok po kroku.

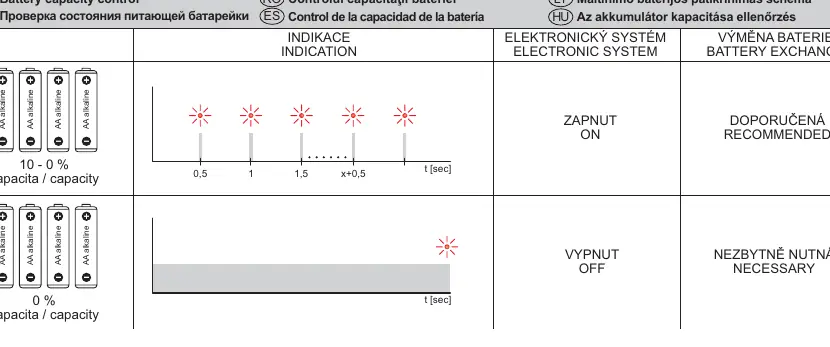

- Strona 6: Wskaźniki stanu baterii.
Zgodność modelu
- Wymaga pilota SLD 03 do zaawansowanej konfiguracji parametrów.
- Kompatybilny z perlatorami oszczędnościowymi SLA 56A (3,8 l/min) i SLA 56B (1,9 l/min).
