Instrukcja obsługi rynny odpływowej Sanela SLKN 01 / SLKN 01L
Instrukcja montażu i konserwacji nierdzewnej rynny odpływowej do basenów Sanela SLKN 01 oraz SLKN 01L. Zawiera schematy instalacyjne, specyfikację techniczną oraz wytyczne dotyczące bezpiecznego montażu.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Sanela SLKN 01 oraz SLKN 01L to profesjonalne rynny odpływowe wykonane ze stali nierdzewnej, przeznaczone do stosowania w basenach. Model SLKN 01 wykonany jest ze stali AISI 304, natomiast model SLKN 01L ze stali AISI 316L o podwyższonej odporności na korozję. Urządzenia charakteryzują się długością 2 metrów i są zaprojektowane do efektywnego odprowadzania wody.
Bezpieczeństwo i instalacja
Przed przystąpieniem do montażu należy bezwzględnie zapoznać się z dołączonymi instrukcjami bezpieczeństwa. Instalacja wymaga precyzyjnego wypoziomowania rynny oraz zapewnienia odpowiedniego spadku (minimum 1%) w kierunku odpływu, aby zagwarantować prawidłowy przepływ wody. Należy również pamiętać o wykonaniu uziemienia zgodnie z lokalnymi przepisami elektrycznymi.
Procedura montażu
Montaż obejmuje przygotowanie podłoża, osadzenie rynny, podłączenie do instalacji kanalizacyjnej (odpływ o średnicy 50 mm) oraz zalanie konstrukcji betonem. W procesie instalacji wykorzystuje się dołączone elementy montażowe, takie jak kołki rozporowe i śruby regulacyjne. Po zakończeniu prac budowlanych należy upewnić się, że krawędzie rynny są odpowiednio zabezpieczone, a profil wykończeniowy (jeśli jest stosowany) jest poprawnie zamontowany.
Konserwacja
Regularna konserwacja jest kluczowa dla zachowania właściwości stali nierdzewnej. Zaleca się okresowe czyszczenie rynny zgodnie z dedykowaną instrukcją konserwacji dostępną na stronie producenta. W przypadku problemów technicznych lub konieczności serwisu, należy skontaktować się z firmą instalacyjną lub odwiedzić stronę www.sanela.eu/service.
Oficjalne zasoby z instrukcji
Informacje o producencie
SANELA spol. s r. o.
Praktyczna pomoc
Typowe problemy
Niewłaściwy odpływ wody
Sprawdź, czy zachowano wymagany spadek min. 1% w kierunku odpływu.
Korozja powierzchni
Upewnij się, że używasz odpowiednich środków czyszczących przeznaczonych do stali nierdzewnej i regularnie czyścisz rynnę.
Przed użyciem
- Sprawdź kompletność dostawy (rynna, śruby, kołki, uszczelki).
- Przygotuj otwór odpływowy o średnicy 50 mm.
- Zapewnij dostęp do uziemienia.
- Przygotuj beton do osadzenia rynny.
Parametry w praktyce
- AISI 304 / 316L
- Rodzaj stali nierdzewnej; 316L charakteryzuje się wyższą odpornością na korozję w środowisku basenowym.
- Średnica odpływu 50 mm
- Wymagana średnica rury kanalizacyjnej do podłączenia syfonu rynny.
- Spadek min. 1%
- Minimalne nachylenie rynny niezbędne do grawitacyjnego odpływu wody.
Ilustracje i schematy

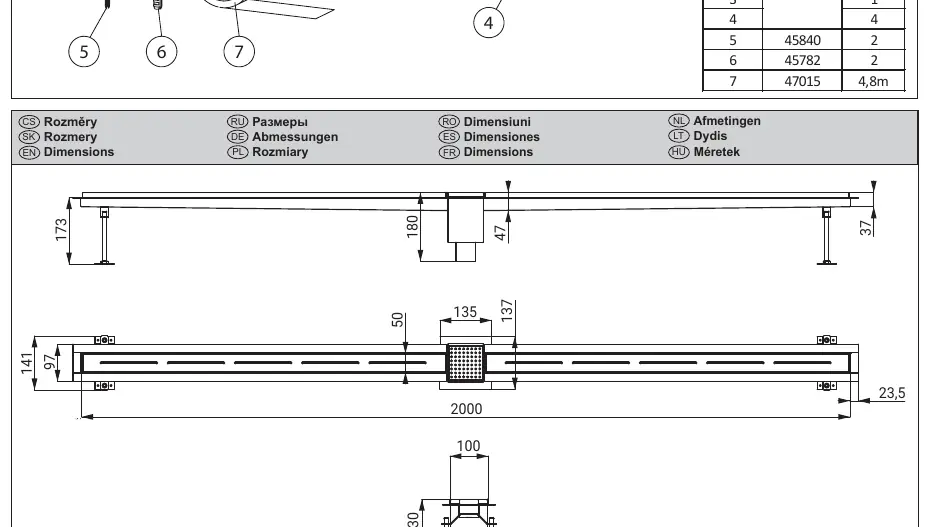

- Strona 1: Rysunek techniczny z wymiarami i wykazem części.

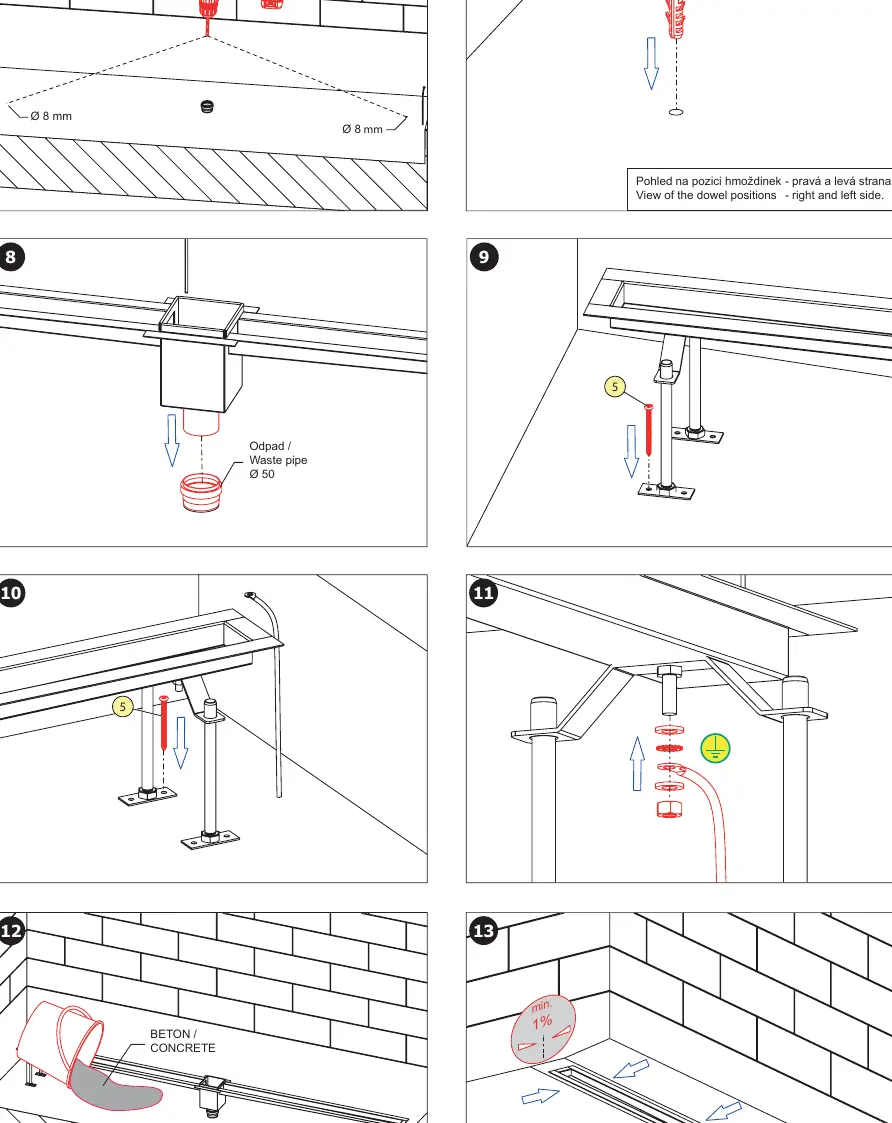

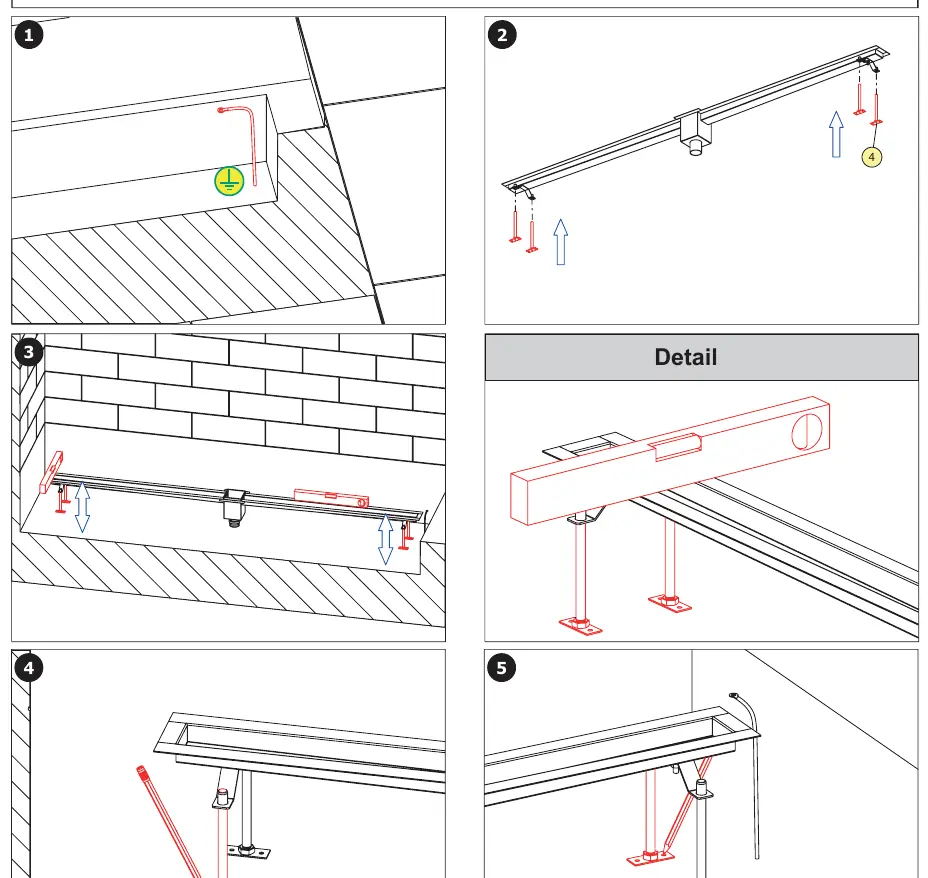

- Strona 2-4: Ilustrowana instrukcja montażu krok po kroku (od 1 do 17).
- Strona 3: Szczegóły dotyczące pozycji kołków i podłączenia odpływu.
Zgodność modelu
- Profil wykończeniowy L nie jest częścią zestawu.
- Produkt przeznaczony do montażu w betonie.
