Instrukcja obsługi sterownika natrysku Sanela SLS 02PTA
Instrukcja montażu i obsługi piezoelektrycznego sterownika natrysku z termostatem Sanela SLS 02PTA (24 V DC). Zawiera schematy instalacji, parametry techniczne oraz wytyczne dotyczące konserwacji.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Sanela SLS 02PTA to piezoelektryczny sterownik natrysku wyposażony w termostat, zasilany napięciem 24 V DC. Urządzenie przeznaczone jest do montażu podtynkowego i zapewnia higieniczną obsługę dzięki bezdotykowemu sterowaniu piezoelektrycznemu.
Uruchomienie i obsługa
Po prawidłowym montażu i podłączeniu zasilania, sterownik jest gotowy do pracy. Uruchomienie przepływu wody następuje po naciśnięciu przycisku piezoelektrycznego. Urządzenie posiada funkcję automatycznego wyłączenia po upływie ustawionego czasu (ustawienie fabryczne: 120 sekund). Parametry pracy, takie jak czas przepływu czy interwały płukania higienicznego, można regulować za pomocą opcjonalnego pilota SLD 04.
Bezpieczeństwo i instalacja
Instalacja musi być przeprowadzona zgodnie z załączonymi instrukcjami bezpieczeństwa. Kluczowe jest zapewnienie stałego zasilania 24 V DC – nie należy podłączać zasilacza za wyłącznikiem oświetlenia, gdyż urządzenie wymaga ciągłego napięcia do poprawnego działania. Wymagane ciśnienie wody wynosi od 0,1 do 0,6 MPa. Należy również pamiętać o zastosowaniu sitka o wielkości oczek nieprzekraczającej 90 µm.
Konserwacja
Regularna konserwacja jest niezbędna dla zachowania sprawności urządzenia. W przypadku konieczności przeprowadzenia prac serwisowych, należy zamknąć dopływ wody za pomocą wbudowanych zaworów odcinających. Wszelkie prace serwisowe powinny być wykonywane przez wykwalifikowany personel. W przypadku problemów technicznych należy skontaktować się z firmą instalacyjną lub odwiedzić stronę www.sanela.pl/serwis.
Oficjalne zasoby z instrukcji
Informacje o producencie
SANELA spol. s r. o.
Praktyczna pomoc
Typowe problemy
Brak reakcji urządzenia po naciśnięciu przycisku
Sprawdź, czy urządzenie jest stale podłączone do zasilania 24 V DC i czy zasilacz nie jest podłączony za wyłącznikiem światła.
Niewłaściwa temperatura wody
Sprawdź ustawienia termostatu i upewnij się, że dopływy ciepłej i zimnej wody są drożne oraz podłączone zgodnie ze schematem.
Przed użyciem
- Upewnij się, że ciśnienie wody mieści się w zakresie 0,1 - 0,6 MPa.
- Sprawdź, czy w instalacji zastosowano sitko o wielkości oczek ≤ 90 µm.
- Upewnij się, że zasilanie 24 V DC jest stałe i nie jest przerywane wyłącznikiem oświetlenia.
- Zweryfikuj poprawność podłączenia przewodów (brązowy: +, biały: -).
Parametry w praktyce
- Ciśnienie robocze
- 0,1 - 0,6 MPa.
- Ustawienie fabryczne czasu przepływu
- 120 sekund.
Ilustracje i schematy

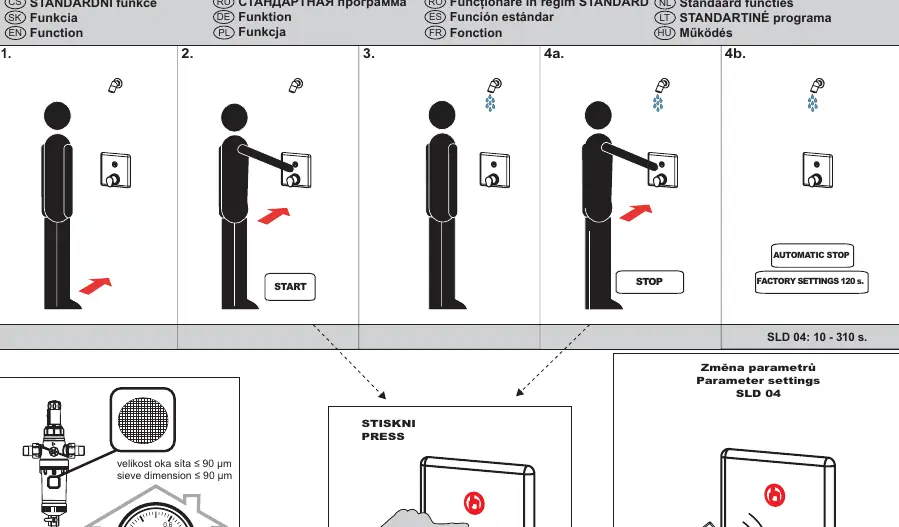

- Schemat 1-4: Podstawowa obsługa (start/stop) i zmiana parametrów za pomocą pilota SLD 04.

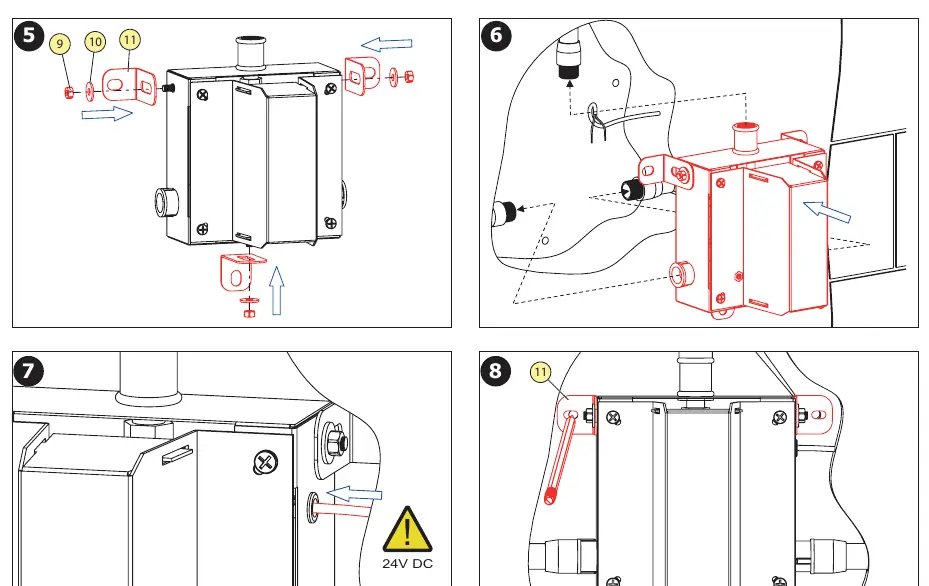

- Schemat 3-16: Procedura montażu podtynkowego krok po kroku.

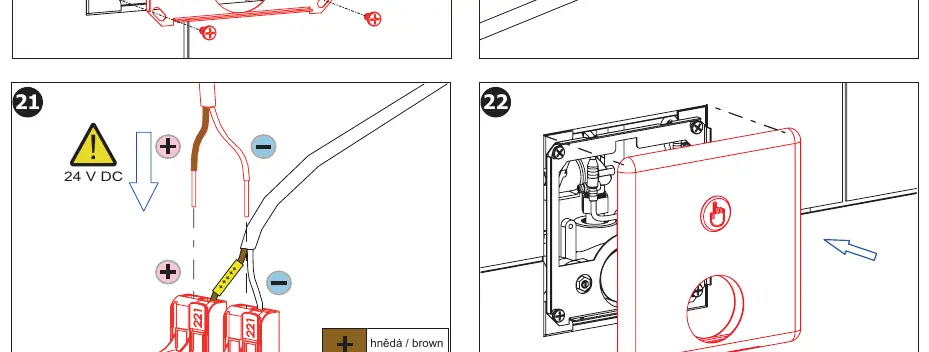

- Schemat 21: Schemat podłączenia elektrycznego (polaryzacja).
- Schemat 28: Lokalizacja zaworów odcinających wodę do celów serwisowych.
Zgodność modelu
- Wymaga zasilacza 24 V DC (np. seria SLZ).
- Parametry konfigurowalne wyłącznie za pomocą pilota SLD 04.
