Instrukcja obsługi sterownika natrysku Sanela SLS 02P
Instrukcja montażu i obsługi piezoelektrycznego sterownika natrysku Sanela SLS 02P z mieszaczem wody ciepłej i zimnej.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Sanela SLS 02P to piezoelektryczny sterownik natrysku z mieszaczem wody ciepłej i zimnej, zasilany napięciem 24 V DC. Urządzenie przeznaczone jest do montażu podtynkowego i zapewnia bezdotykową obsługę natrysku, co zwiększa higienę w obiektach użyteczności publicznej.
Uruchomienie i obsługa
Po prawidłowym montażu i podłączeniu zasilania, sterownik jest gotowy do pracy. Uruchomienie następuje poprzez naciśnięcie przycisku piezoelektrycznego. Woda płynie przez ustawiony czas (fabrycznie 120 sekund), po czym następuje automatyczne wyłączenie. Użytkownik może również ręcznie zatrzymać przepływ wody przed upływem czasu automatycznego wyłączenia.
Bezpieczeństwo i instalacja
Instalacja musi być przeprowadzona zgodnie z lokalnymi przepisami. Urządzenie wymaga stałego zasilania 24 V DC; nie należy podłączać zasilacza za wyłącznikiem oświetlenia. Podczas montażu należy zapewnić szczelność obudowy za pomocą silikonu, aby zachować stopień ochrony IP 53. Wymagane ciśnienie wody wynosi od 0,1 do 0,6 MPa, a na wlocie należy zastosować sitko o rozmiarze oczek ≤ 90 µm.
Konfiguracja parametrów
Za pomocą opcjonalnego pilota zdalnego sterowania SLD 04 można dostosować parametry pracy, takie jak czas przepływu (10-310 s), interwał płukania higienicznego (6-168 h) oraz czas trwania płukania higienicznego (5-1200 s).
Konserwacja
Zaleca się regularną konserwację urządzenia zgodnie z instrukcją. W przypadku problemów technicznych lub konieczności serwisu, należy skontaktować się z firmą instalacyjną lub odwiedzić stronę www.sanela.eu/service. Producent zapewnia wsparcie techniczne oraz deklarację zgodności.
Oficjalne zasoby z instrukcji
Informacje o producencie
SANELA spol. s r. o.
Praktyczna pomoc
Typowe problemy
Brak reakcji urządzenia po naciśnięciu przycisku
Sprawdź, czy zasilanie 24 V DC jest podłączone i czy urządzenie nie zostało podłączone za wyłącznikiem oświetlenia.
Niewystarczające ciśnienie wody
Sprawdź, czy sitko na wlocie wody nie jest zanieczyszczone (wymagane oczka ≤ 90 µm) oraz czy ciśnienie w instalacji mieści się w zakresie 0,1 - 0,6 MPa.
Przed użyciem
- Upewnij się, że ściana jest pionowa, gładka i nieporowata.
- Sprawdź, czy zasilanie 24 V DC jest stabilne i stałe.
- Upewnij się, że posiadasz silikon do uszczelnienia obudowy.
- Zweryfikuj, czy ciśnienie wody w instalacji wynosi 0,1 - 0,6 MPa.
- Sprawdź, czy na wlocie wody zainstalowano sitko o oczkach ≤ 90 µm.
Parametry w praktyce
- Ciśnienie wody
- 0,1 - 0,6 MPa (zakres pracy mieszacza).
- Stopień ochrony
- IP 53 (wymaga uszczelnienia silikonem podczas montażu).
- Czas przepływu
- Fabrycznie 120 s (regulowany 10-310 s).
Ilustracje i schematy

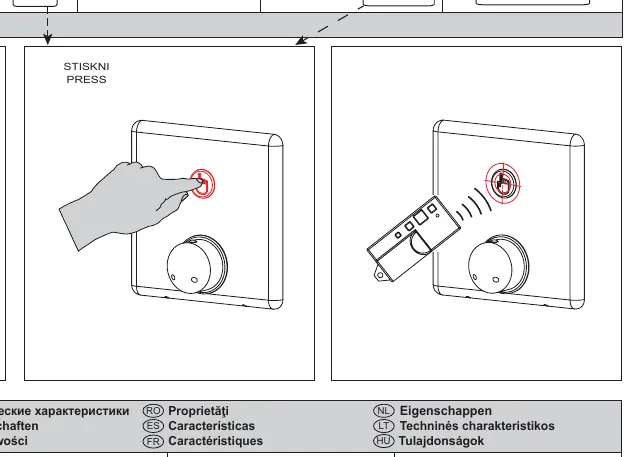

- Strona 1: Schemat działania (start, stop, ustawienia fabryczne) oraz parametry techniczne.
- Strona 2: Specyfikacja dostawy i schemat instalacji podtynkowej.

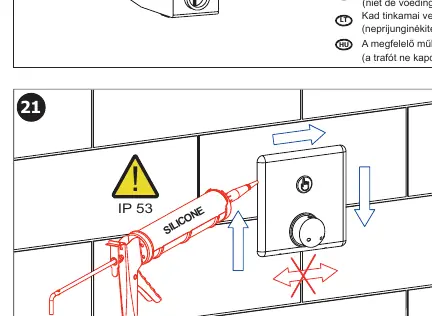

- Strona 3-5: Szczegółowe kroki montażu, podłączenia elektrycznego i uszczelniania silikonem.
Zgodność modelu
- Wymaga opcjonalnego pilota SLD 04 do zmiany ustawień parametrów.
- Kompatybilne z zasilaczami Sanela serii SLZ (np. SLZ 01Y, SLZ 04Y).
