Instrukcja obsługi zlewozmywaka ze stali nierdzewnej Sanela SLUN 07E
Pobierz instrukcję obsługi zlewozmywaka ze stali nierdzewnej Sanela SLUN 07E. Dowiedz się, jak zamontować, podłączyć zasilanie 24V i skonfigurować parametry czujnika.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Zlewozmywak Sanela SLUN 07E to urządzenie ze stali nierdzewnej z wbudowaną elektroniką sterującą, zasilane napięciem 24 V DC. Urządzenie wymaga stałego zasilania i nie może być podłączone za wyłącznikiem światła. Kluczowe funkcje obejmują automatyczne zatrzymanie przepływu po 5 minutach, możliwość regulacji czasu płukania oraz interwałów higienicznych.
Opis urządzenia
Urządzenie składa się ze zlewozmywaka ściennego zintegrowanego z czujnikiem zbliżeniowym. Elektronika ALS zapewnia bezdotykową obsługę. Wymagane ciśnienie wody wynosi od 0,1 do 0,6 MPa. Wymagana wielkość oczka sita w instalacji wodnej to ≤ 90 µm.
Montaż i instalacja
Montaż powinien być przeprowadzony zgodnie z dołączonymi rysunkami technicznymi:
- Przygotuj otwory montażowe zgodnie z wymiarami podanymi w dokumentacji (wysokość górnej krawędzi zlewu 850 mm nad ziemią).
- Podłącz doprowadzenie wody ciepłej i zimnej (G 1/2") oraz odpływ (Ø 40 mm).
- Zainstaluj elementy montażowe zgodnie z instrukcją krok po kroku (wiercenie, kołki, montaż zlewu).
- Zapewnij stałe zasilanie 24 V DC.
Podłączenie elektryczne
Uwaga: Dla poprawnego działania urządzenie musi być stale pod napięciem. Nie podłączaj zasilacza za wyłącznikiem oświetlenia, ponieważ przerwanie zasilania uniemożliwi pracę czujnika.
Konfiguracja parametrów
Ustawienia fabryczne obejmują czas pracy 0,25 s. Za pomocą opcjonalnego pilota SLD 03 można zmieniać:
- Czas płukania (0,25 - 7,75 s).
- Interwał płukania higienicznego (OFF/6/8/12/24/48/72/168 h).
- Czas trwania płukania higienicznego (5 - 1200 s).
- Czas zabezpieczenia (Time Safety Shut-off) (10 - 310 s).
Konserwacja i czyszczenie
Regularnie sprawdzaj stan perlatora. W przypadku spadku ciśnienia lub nierównego strumienia wody, należy go wykręcić i wyczyścić lub wymienić. Dostępne są akcesoria: perlator oszczędny 3,8 l/min (SLA 56A) oraz 1,9 l/min (SLA 56B).
Informacje o producencie
SANELA spol. s r. o.
Praktyczna pomoc
Typowe problemy
Urządzenie nie reaguje na ruch ręki.
Sprawdź, czy zasilanie 24 V DC jest podłączone i czy nie zostało odcięte (np. wyłącznikiem światła). Sprawdź połączenia przewodów.
Woda płynie zbyt krótko lub zbyt długo.
Użyj pilota SLD 03, aby dostosować czas płukania (zakres 0,25 - 7,75 s).
Słaby przepływ wody.
Sprawdź i wyczyść perlator. Upewnij się, że ciśnienie wody w instalacji mieści się w zakresie 0,1 - 0,6 MPa.
Przed użyciem
- Upewnij się, że posiadasz zasilacz 24 V DC (brak w zestawie).
- Sprawdź, czy ciśnienie wody wynosi 0,1 - 0,6 MPa.
- Przygotuj miejsce montażu zgodnie z wymiarami (wysokość 850 mm).
- Upewnij się, że zasilanie będzie stałe (nie przez włącznik światła).
- Sprawdź, czy posiadasz wszystkie elementy zestawu (zgodnie z listą części).
Ilustracje i schematy

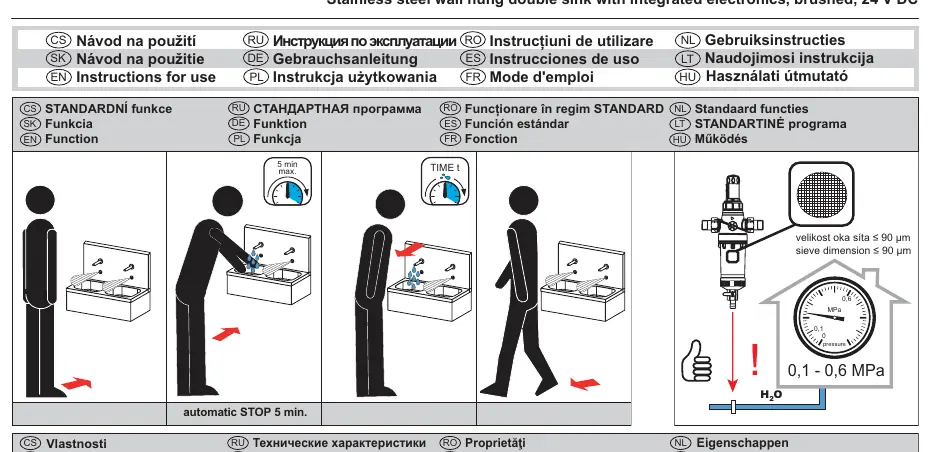

- Strona 1: Schemat działania czujnika, ustawienia fabryczne i logika czasowa.

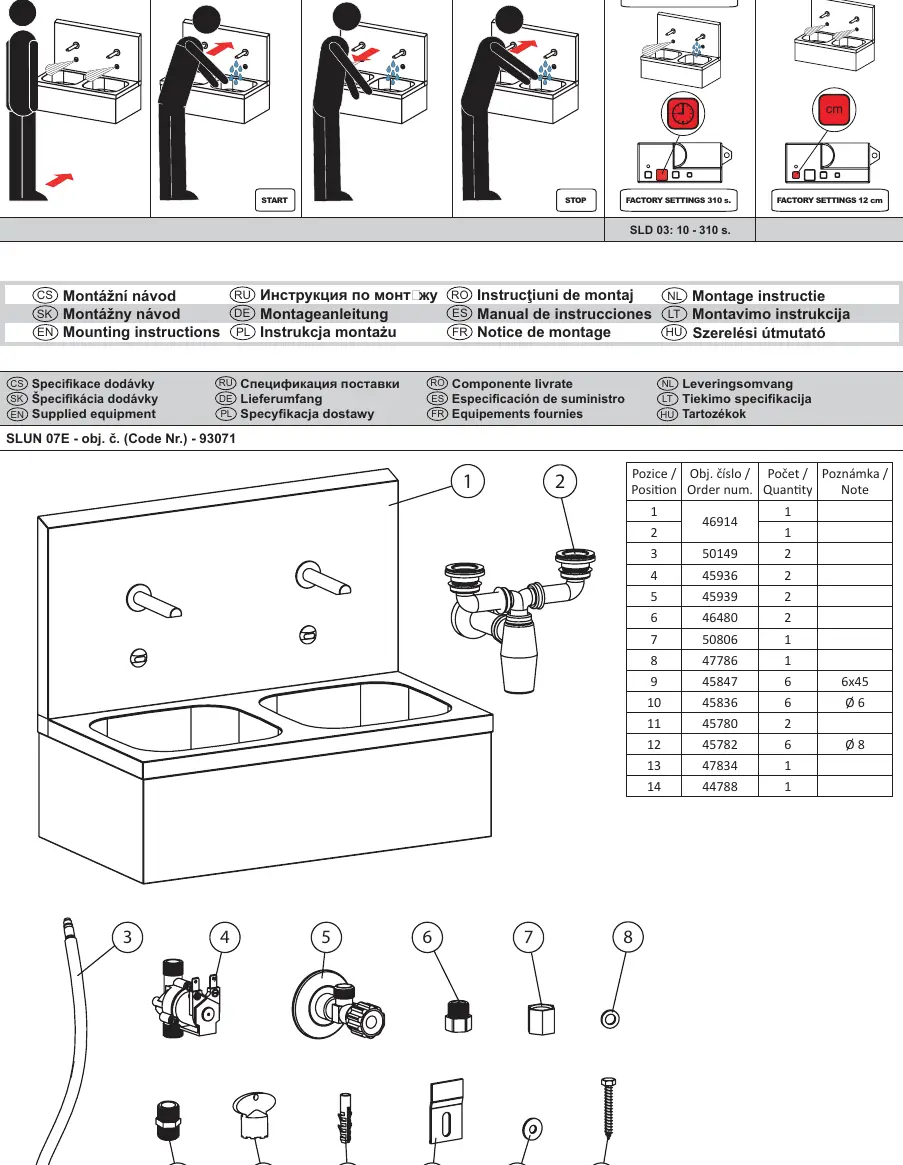

- Strona 2: Lista części i schemat montażu na ścianie.
- Strona 3: Wymiary montażowe i przyłącza wody.

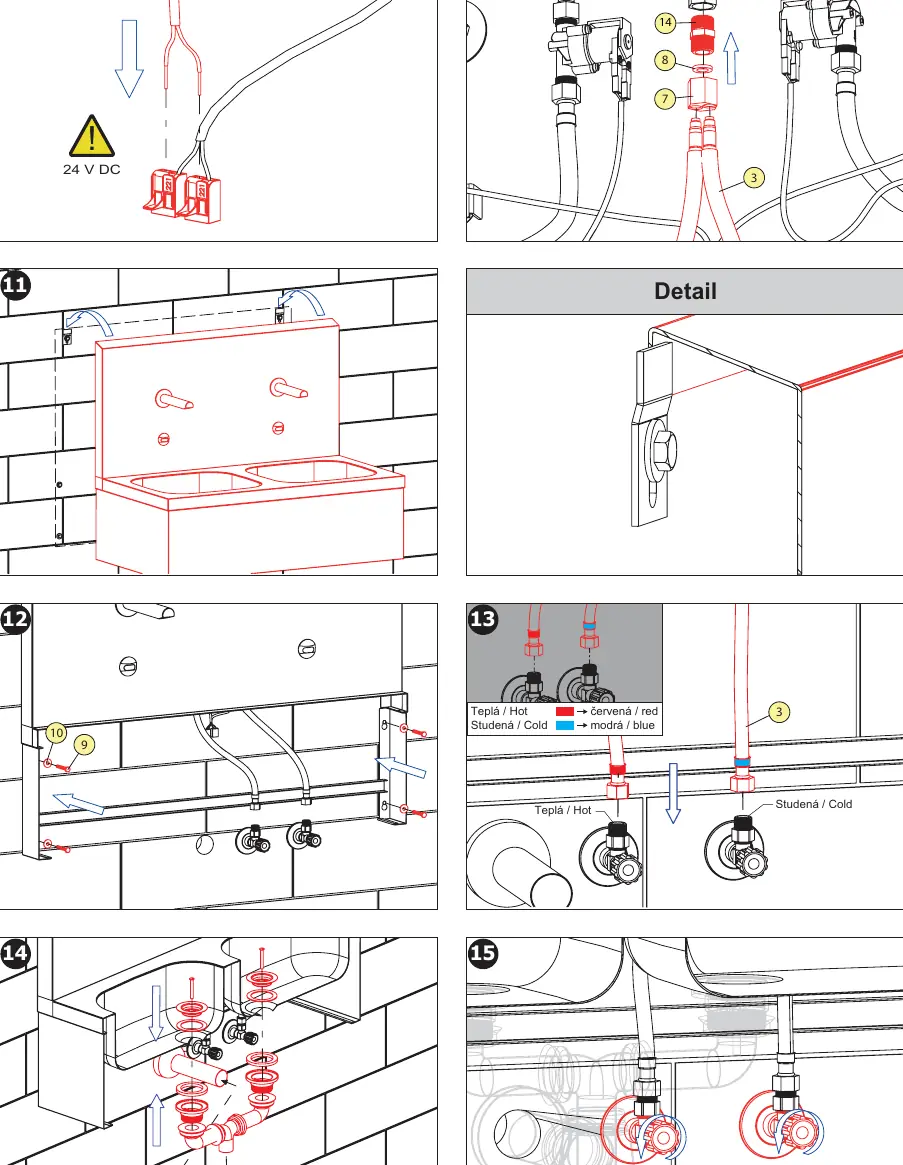

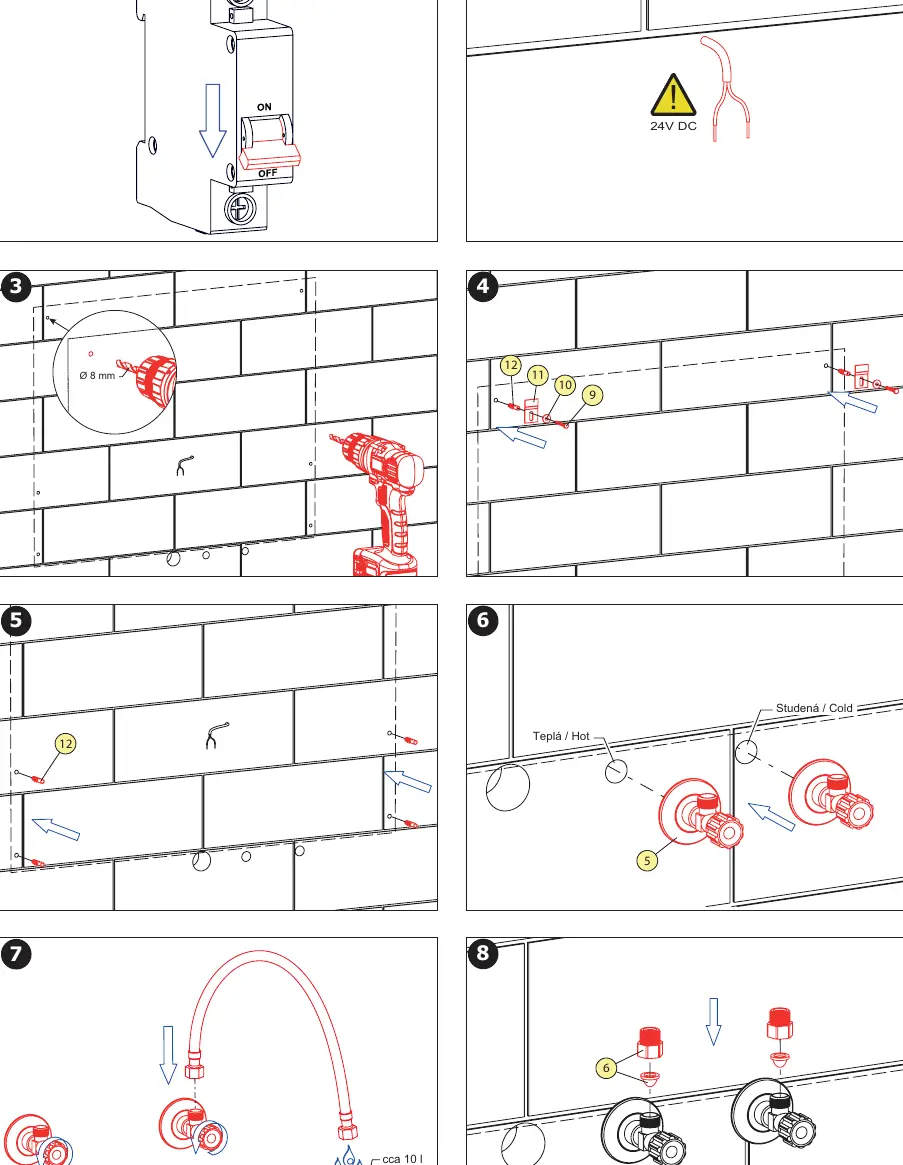

- Strona 4-5: Szczegółowa instrukcja instalacji krok po kroku (wiercenie, podłączenie wody, podłączenie elektryczne).
Zgodność modelu
- Wymaga zasilacza 24 V DC (np. SLZ 01Y, SLZ 04Y).
- Kompatybilny z pilotem SLD 03 do konfiguracji parametrów.
- Możliwość zastosowania perlatorów oszczędnościowych SLA 56A/B.
