Instrukcja obsługi baterii umywalkowej Sanela SLU 01N
Kompletny przewodnik po instalacji i konfiguracji automatycznej baterii umywalkowej Sanela SLU 01N. Dowiedz się, jak poprawnie podłączyć zasilanie 24V DC, ustawić parametry czujnika oraz przeprowadzić konserwację urządzenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje

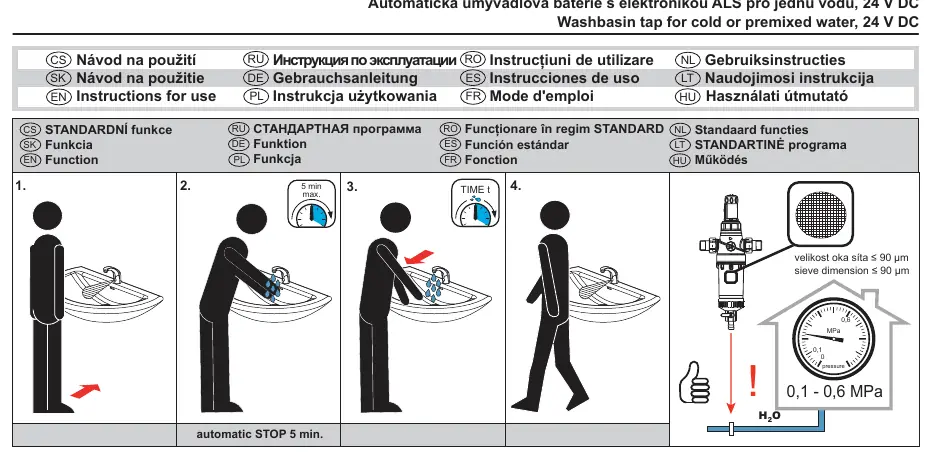

Sanela SLU 01N to automatyczna bateria umywalkowa zasilana napięciem 24V DC. Urządzenie wymaga stałego zasilania – nie należy podłączać zasilacza za wyłącznikiem światła, ponieważ może to zakłócić pracę elektroniki. Bateria posiada funkcję automatycznego płukania higienicznego oraz możliwość regulacji parametrów za pomocą pilota SLD 03 lub aplikacji Sanela Control.

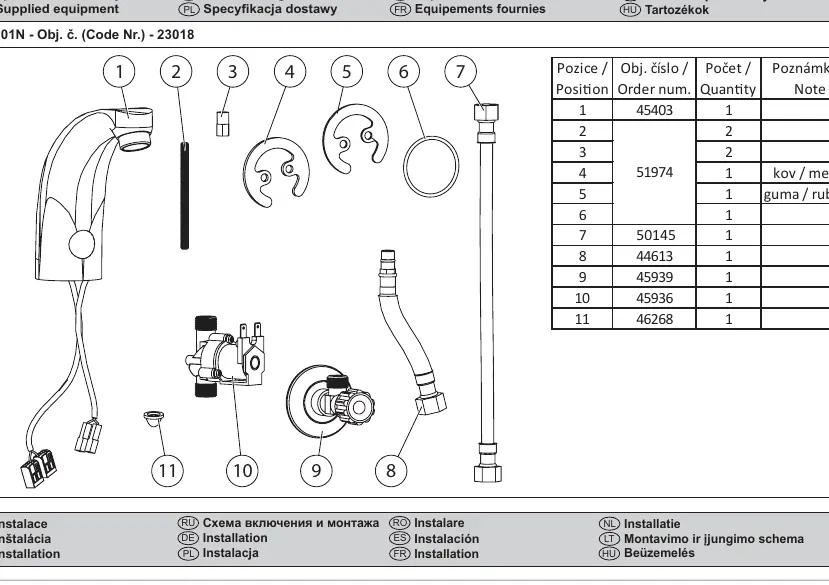

Elementy zestawu
W skład zestawu wchodzą:
- Wylewka baterii z czujnikiem
- Zawór elektromagnetyczny
- Wężyki przyłączeniowe
- Uszczelki i elementy montażowe
- Zestaw montażowy (śruby, podkładki)
Montaż i instalacja
- Przygotuj otwór montażowy w umywalce o średnicy 35 mm.
- Zamontuj wylewkę baterii, używając dołączonych uszczelek i elementów mocujących.
- Podłącz wężyki elastyczne do instalacji wodnej (G 1/2").
- Przepłucz instalację przed ostatecznym podłączeniem, aby usunąć zanieczyszczenia.
- Zamontuj zawór elektromagnetyczny zgodnie z kierunkiem przepływu wody oznaczonym na obudowie.
Podłączenie elektryczne

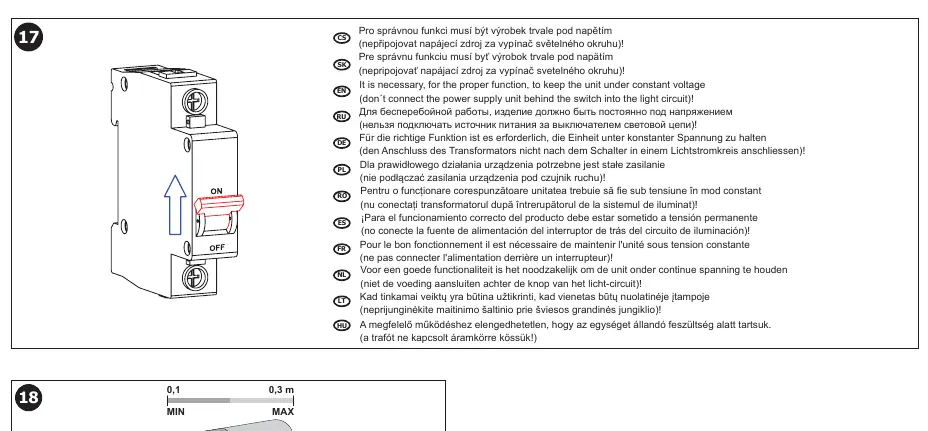

Uwaga: Urządzenie wymaga stałego zasilania 24V DC. Nie podłączaj zasilacza do obwodu oświetleniowego sterowanego wyłącznikiem.
- Podłącz przewody zasilające do zaworu elektromagnetycznego i czujnika zgodnie ze schematem (brązowy +, biały -).
- Upewnij się, że wszystkie połączenia są szczelne i zabezpieczone przed wilgocią.
Konfiguracja i ustawienia
Bateria posiada fabryczne ustawienia, które można modyfikować:
- Zasięg czujnika: Automatyczna kalibracja (0,1 - 0,3 m).
- Czas płukania: Fabrycznie 0,25 s (regulowany 0,25 - 7,75 s).
- Płukanie higieniczne: Możliwość ustawienia interwału (OFF / 6 / 8 / 12 / 24 / 48 / 72 / 168 h) oraz czasu trwania (5 - 1200 s).
- Zdalne sterowanie: Ustawienia można zmieniać za pomocą pilota SLD 03 lub aplikacji Sanela Control.
Konserwacja
- Regularnie sprawdzaj czystość sitka filtrującego (wielkość oczka ≤ 90 µm).
- W przypadku spadku przepływu wody, oczyść sitko z osadów wapiennych.
- Utrzymuj czujnik w czystości, przecierając go miękką szmatką.
Informacje o producencie
SANELA spol. s r. o.
Praktyczna pomoc
Typowe problemy
Bateria nie reaguje na ruch dłoni
Sprawdź, czy zasilanie 24V DC jest podłączone i czy nie zostało odcięte przez wyłącznik światła. Upewnij się, że czujnik nie jest zasłonięty.
Woda nie płynie lub przepływ jest słaby
Sprawdź ciśnienie wody (musi wynosić 0,1 - 0,6 MPa) oraz czy sitko filtrujące nie jest zatkane zanieczyszczeniami.
Bateria włącza się samoczynnie
Sprawdź, czy w zasięgu czujnika (0,1 - 0,3 m) nie znajdują się przedmioty odbijające światło lub czy czujnik nie jest zabrudzony.
Przed użyciem
- Upewnij się, że posiadasz zasilacz 24V DC.
- Sprawdź, czy ciśnienie wody w instalacji mieści się w zakresie 0,1 - 0,6 MPa.
- Przygotuj otwór montażowy o średnicy 35 mm.
- Upewnij się, że zasilanie będzie stałe (nie podłączone do wyłącznika światła).
- Przepłucz instalację wodną przed podłączeniem baterii.
Ilustracje i schematy

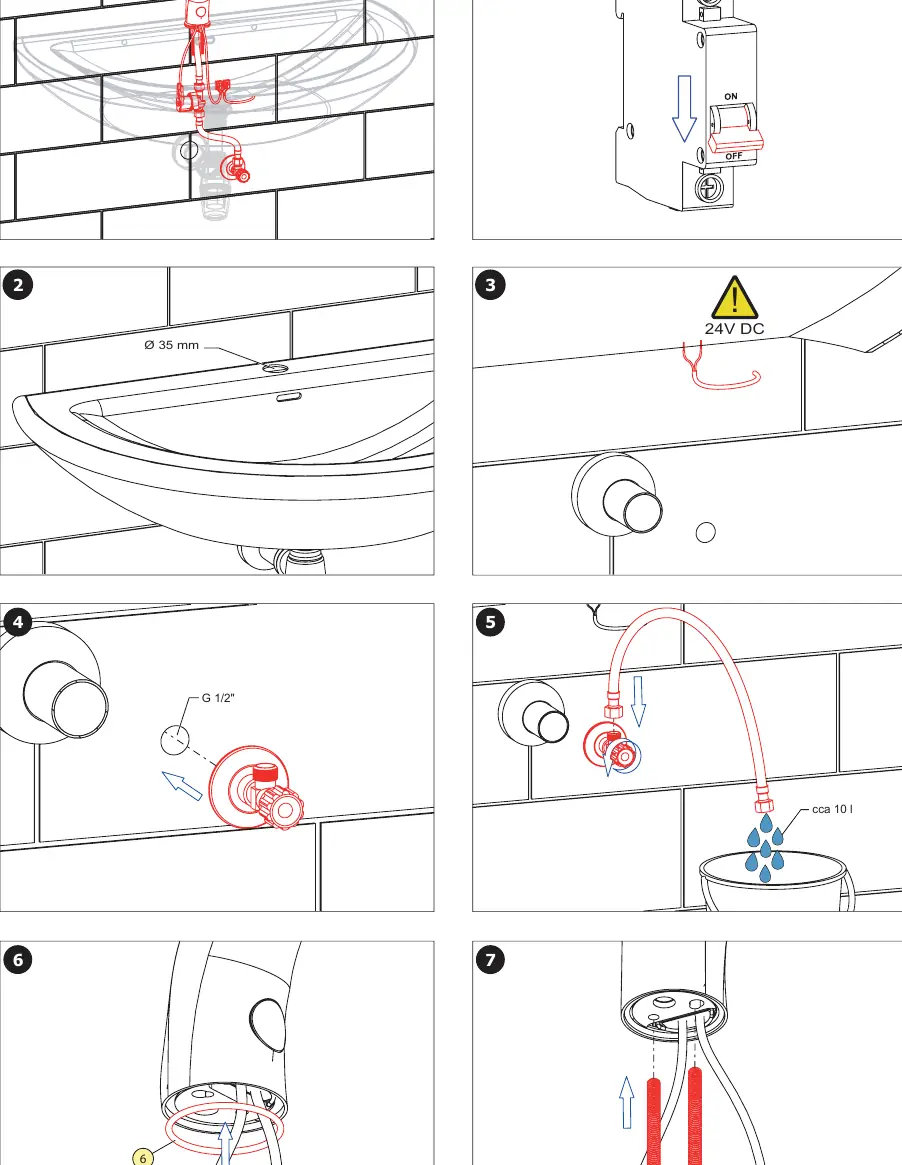

- Schemat 1-15 przedstawia proces montażu baterii, podłączenia wężyków oraz instalacji elektrycznej.

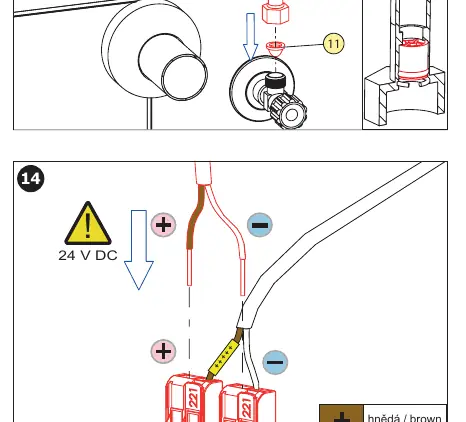

- Schemat 14 pokazuje poprawne podłączenie przewodów zasilających (brązowy +, biały -).
Zgodność modelu
- Wymaga zewnętrznego zasilacza 24V DC (np. SLZ 01Y, SLZ 06).
- Możliwość konfiguracji za pomocą pilota SLD 03 lub aplikacji Sanela Control.
