Instrukcja obsługi baterii wannowej Hansgrohe Locarno 04818XX0
Przewodnik instalacji i obsługi baterii wannowej Hansgrohe Locarno 04818XX0. Zawiera dane techniczne, instrukcje montażu, ustawienia ogranicznika temperatury oraz wskazówki dotyczące konserwacji i czyszczenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przed przystąpieniem do instalacji baterii wannowej Hansgrohe Locarno 04818XX0 należy dokładnie zapoznać się z instrukcją. Produkt wymaga profesjonalnego montażu przez licencjonowanego hydraulika. Bateria jest przeznaczona do użytku z elementem podtynkowym #10452181 (brak w zestawie). Przed montażem należy sprawdzić produkt pod kątem uszkodzeń transportowych.
Dane techniczne
- Ciśnienie wody: Zalecane 15-75 PSI (0.1-0.5 MPa), Maksymalne 145 PSI (1 MPa).
- Temperatura wody gorącej: Zalecana 120-140°F (48-60°C), Maksymalna 158°F (70°C).
- Przepływ (słuchawka): 1.75 GPM (6.6 L/min).
- Przepływ (wylewka): 5.3 GPM (20 L/min).
Instrukcja montażu
- Zamknij główny zawór wody.

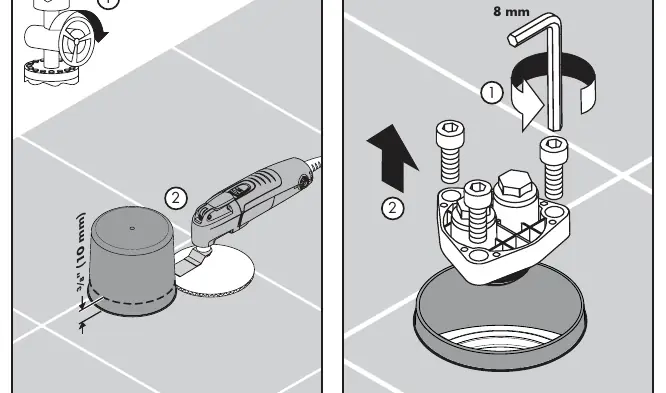

- Przytnij osłonę tynku tak, aby wystawała 10 mm (3/8 cala) ponad powierzchnię wykończonej podłogi.
- Odkręć śruby obudowy płuczącej (nie wyrzucaj ich) i zdejmij obudowę.

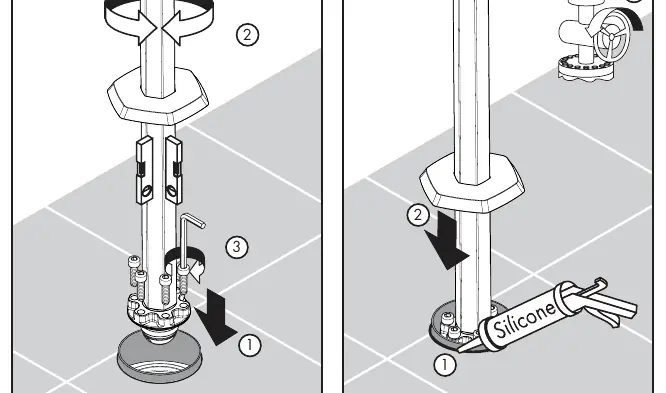

- Umieść baterię na elemencie podtynkowym, ustaw w odpowiednim kierunku i wypoziomuj.
- Przykręć baterię śrubami.
- Uszczelnij podłogę wokół osłony tynku za pomocą uszczelniacza wodoodpornego.
- Opuść rozetę na podłogę i otwórz główny zawór wody.

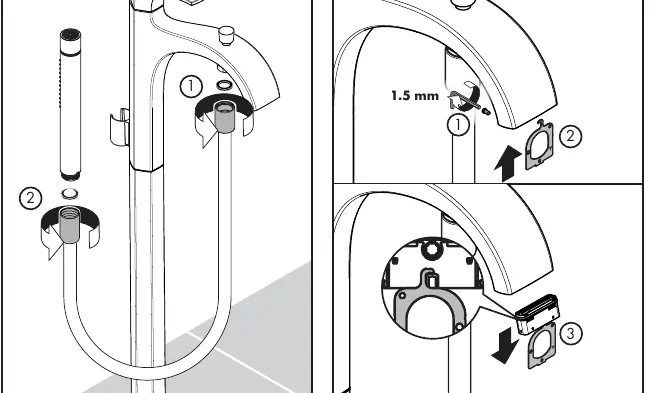

- Zamontuj wąż słuchawki, używając odpowiednich uszczelek (z sitkiem przy słuchawce).
- Przepłucz baterię przez co najmniej dwie minuty przed zamontowaniem aeratora.

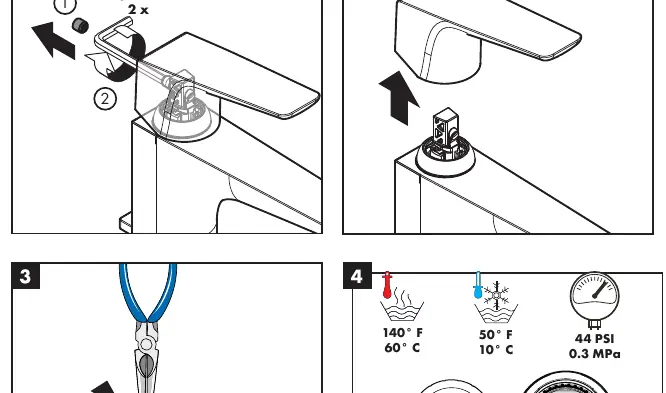

Ustawienie ogranicznika temperatury
Aby ustawić ogranicznik temperatury gorącej wody:
- Zdejmij zaślepkę i odkręć śrubę uchwytu.
- Zdejmij uchwyt.
- Użyj szczypiec, aby wyciągnąć pierścień ogranicznika.
- Ustaw pierścień w żądanej pozycji zgodnie ze schematem temperatury (zakres 91°F - 140°F).
- Zamontuj ponownie uchwyt i dokręć śrubę.
Czyszczenie i konserwacja
Regularnie czyść aerator i słuchawkę prysznicową, aby zapobiec osadzaniu się kamienia. Używaj środków czyszczących przeznaczonych do armatury, unikając kwasów (solnego, mrówkowego, octowego) oraz środków ściernych. Po czyszczeniu dokładnie spłucz produkt czystą wodą.

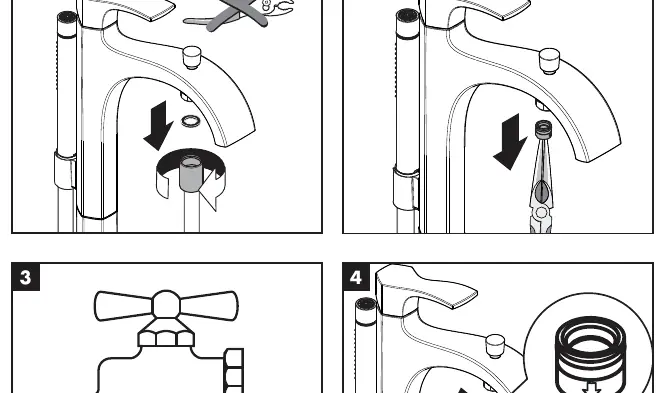

Konserwacja zaworów zwrotnych
W przypadku problemów z przepływem wody, sprawdź zawory zwrotne. Należy je okresowo kontrolować i czyścić, aby zapewnić prawidłowe działanie funkcji zapobiegania przepływowi zwrotnemu.
Informacje o producencie
Hansgrohe SE
Praktyczna pomoc
Typowe problemy
Niska temperatura wody
Sprawdź ustawienie ogranicznika temperatury (strona 10 instrukcji) i dostosuj pierścień.
Słaby przepływ wody
Wyczyść aerator lub sprawdź zawory zwrotne pod kątem zanieczyszczeń.
Wyciek wody przy podłodze
Upewnij się, że uszczelnienie wokół osłony tynku zostało wykonane poprawnie.
Przed użyciem
- Sprawdź produkt pod kątem uszkodzeń transportowych przed montażem.
- Upewnij się, że posiadasz wymagany element podtynkowy #10452181 (brak w zestawie).
- Zatrudnij licencjonowanego hydraulika do instalacji.
- Zamknij główny zawór wody przed rozpoczęciem prac.
- Przygotuj narzędzia: klucz imbusowy 8 mm, uszczelniacz, narzędzia do cięcia.
Parametry w praktyce
- Ciśnienie wody
- Zalecane 15-75 PSI (0.1-0.5 MPa) dla optymalnej pracy.
- Temperatura wody gorącej
- Zalecana 120-140°F (48-60°C) dla bezpieczeństwa i wydajności.
- Przepływ słuchawki
- 1.75 GPM (6.6 L/min) - maksymalna wydajność słuchawki.
Ilustracje i schematy
- Schemat montażu pokazuje kolejność instalacji baterii na elemencie podtynkowym.
- Rysunki techniczne przedstawiają wymiary montażowe.
- Schemat części zamiennych ułatwia identyfikację komponentów.
Zgodność modelu
- Wymaga elementu podtynkowego #10452181 (brak w zestawie).
- Nie posiada wbudowanego zabezpieczenia przed oparzeniem (wymagana zewnętrzna armatura).
