Instrukcja obsługi wentylatora stojącego Hicfm 20"
Szybki przewodnik po montażu, obsłudze i konserwacji wentylatora stojącego Hicfm 20" (model SFSD1-500B3IW). Dowiedz się, jak poprawnie złożyć urządzenie, regulować prędkość, kąt nachylenia oraz dbać o bezpieczeństwo użytkowania.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wentylator obsługuje się za pomocą przełącznika prędkości (0-3) oraz przycisku oscylacji znajdującego się na głowicy. Przed montażem lub czyszczeniem należy zawsze odłączyć urządzenie od zasilania. str. 1
Najważniejsze czynności
- Montaż wentylatora str. 1
- Czyszczenie i konserwacja str. 1
Pierwsze uruchomienie
- Złóż słupek z podstawą, a następnie zamontuj głowicę wentylatora zgodnie z instrukcją montażu. str. 1
Problemy i rozwiązania
Uszkodzony przewód zasilający
Nie używaj wentylatora. Przewód musi zostać wymieniony przez producenta lub wykwalifikowany serwis.
str. 1Konserwacja i reset
- Regularnie czyść powierzchnie miękką szmatką. Nie zanurzaj wentylatora w wodzie. str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 120V / 60Hz | Wymagane parametry sieci elektrycznej | str. 1 |
| Prąd | 1.35A | Pobór prądu | str. 1 |
Gdzie szukać w PDF
- Instrukcja obsługi str. 1
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wentylator stojący Hicfm 20" jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń. Przed przystąpieniem do montażu i użytkowania należy zapoznać się z zasadami bezpieczeństwa. Urządzenie wymaga zasilania 120V/60Hz. Nie należy używać wentylatora z zewnętrznymi regulatorami prędkości ani przedłużaczami. W przypadku uszkodzenia przewodu zasilającego, wymianę musi przeprowadzić wykwalifikowany serwisant.
Zawartość zestawu
- Głowica wentylatora (A)
- Słupek stojący (B)
- Podstawa (C)
Montaż wentylatora
- Wysuwanie słupka: Poluzuj adapter wysokości (1) na słupku (B), wyciągnij górną część na żądaną wysokość i dokręć adapter.
- Przygotowanie słupka: Zdejmij trójkątne pokrętło (BB) oraz podkładkę (AA) ze słupka (B). Zachowaj je do montażu.
- Montaż słupka do podstawy: Przymocuj słupek (B) do podstawy (C) za pomocą trójkątnego pokrętła (BB) i podkładki (AA).
- Montaż głowicy: Umieść głowicę wentylatora (A) na szczycie słupka (B) i zabezpiecz ją za pomocą pokrętła śliwkowego (CC).
Obsługa urządzenia
Regulacja kąta nachylenia: Przed regulacją upewnij się, że wentylator jest odłączony od zasilania. Poluzuj pokrętło głowicy (2), ustaw żądany kąt i dokręć pokrętło.
Włączanie i prędkość: Podłącz przewód do gniazdka. Użyj przełącznika, aby wybrać prędkość: 0 (wyłączony), 1 (niska), 2 (średnia), 3 (wysoka).
Oscylacja: Aby włączyć funkcję oscylacji, wciśnij przycisk oscylacji w dół. Aby wyłączyć, pociągnij przycisk do góry.
Konserwacja i czyszczenie
Przed czyszczeniem zawsze odłącz urządzenie od zasilania. Czyść wentylator miękką szmatką. Nie zanurzaj urządzenia w wodzie. Przed ponownym uruchomieniem upewnij się, że osłona jest prawidłowo zamontowana.
Praktyczna pomoc
Typowe problemy
Wentylator nie działa
Sprawdź, czy wtyczka jest poprawnie włożona do gniazdka oraz czy przełącznik prędkości nie jest ustawiony na 0.
Brak oscylacji
Upewnij się, że przycisk oscylacji na głowicy wentylatora jest wciśnięty w dół.
Trudności z regulacją wysokości
Upewnij się, że adapter wysokości (1) na słupku jest całkowicie poluzowany przed próbą zmiany wysokości.
Przed użyciem
- Upewnij się, że urządzenie jest przeznaczone do użytku wewnątrz pomieszczeń.
- Sprawdź, czy przewód zasilający i wtyczka nie są uszkodzone.
- Upewnij się, że osłona wentylatora jest poprawnie zamontowana przed uruchomieniem.
- Nie używaj przedłużaczy.
- Nie używaj urządzenia z zewnętrznymi regulatorami prędkości.
Ilustracje i schematy

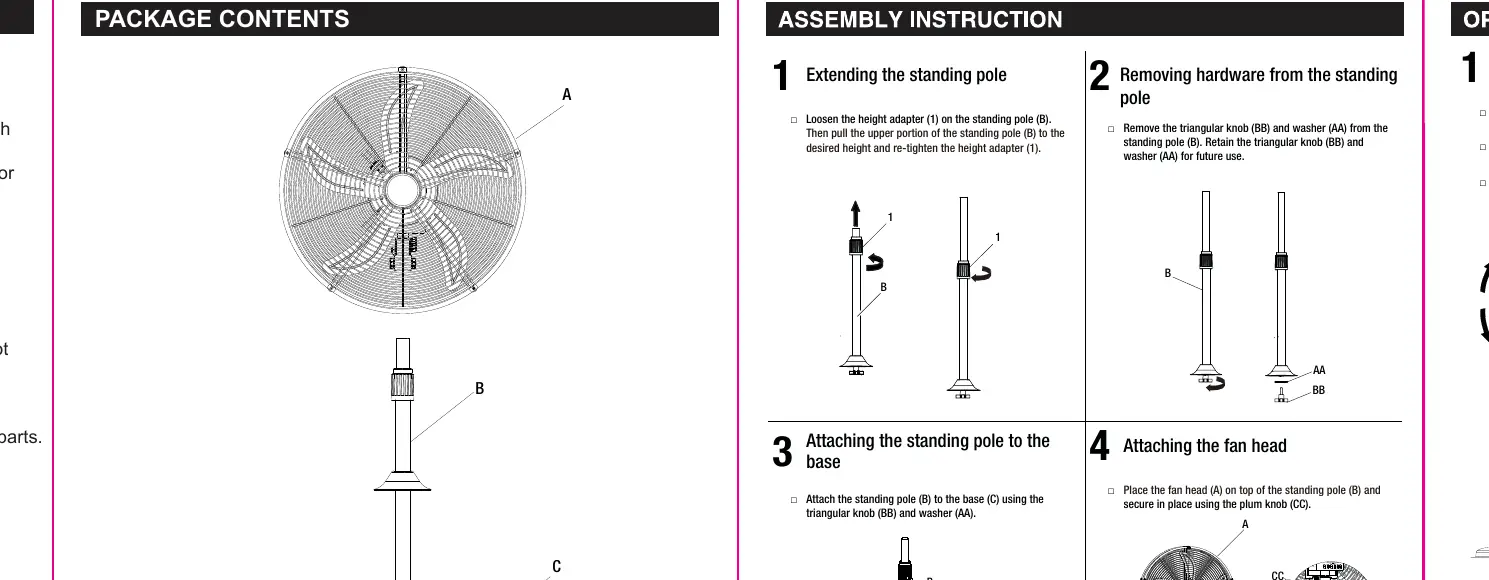

- Krok 1-4: Instrukcja montażu słupka do podstawy i głowicy do słupka.

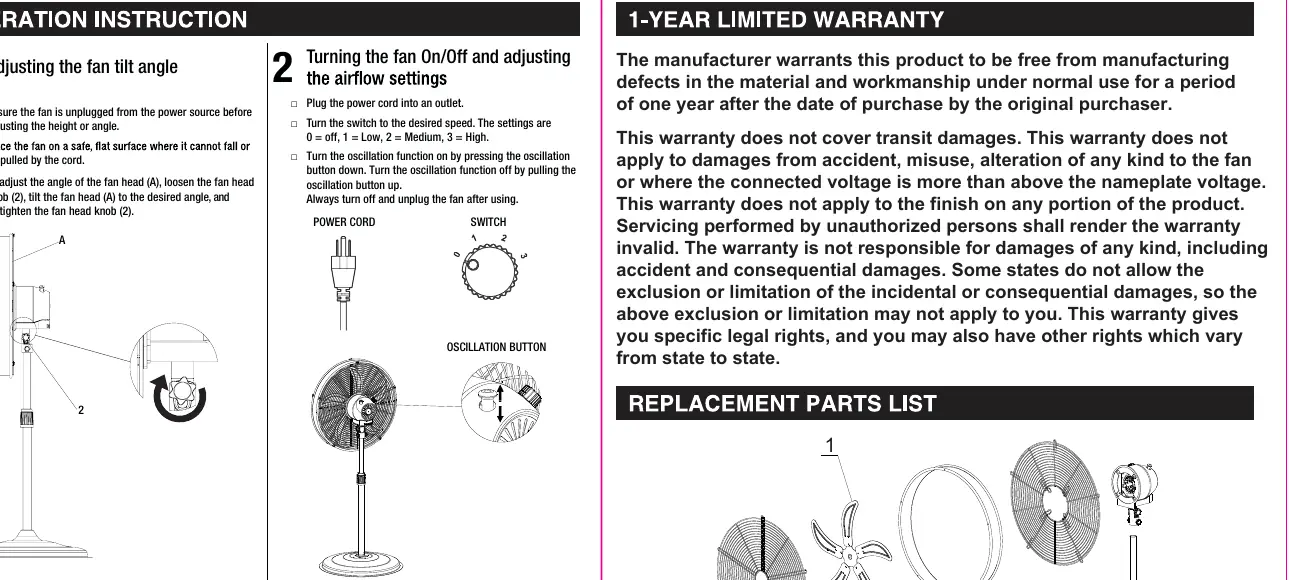

- Regulacja kąta: Pokrętło (2) służy do blokowania nachylenia głowicy.
- Przycisk oscylacji: Znajduje się na obudowie silnika, steruje ruchem obrotowym.
Zgodność modelu
- Produkt nie jest przeznaczony do użytku na zewnątrz.
- Nie używać z zewnętrznymi urządzeniami sterującymi prędkością (solid-state speed control).
