Instrukcja obsługi wentylatora podłogowego Central Machinery 20-Inch High Velocity 57880
Instrukcja obsługi wentylatora podłogowego Central Machinery 20-Inch High Velocity (model 57880). Dowiedz się, jak bezpiecznie zmontować, obsługiwać i konserwować urządzenie.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wentylator podłogowy Central Machinery 57880 to urządzenie o wysokiej prędkości przepływu powietrza. Obsługa polega na montażu w podstawie, podłączeniu do zasilania 120V i wyborze prędkości (1-3) za pomocą przełącznika z tyłu. str. 3
Najważniejsze czynności
- Montaż wentylatora str. 3
- Włączanie i regulacja prędkości str. 3
Pierwsze uruchomienie
- Upewnij się, że wentylator jest zmontowany, podłączony do gniazdka 120V, a następnie wybierz prędkość za pomocą przełącznika. str. 3
Problemy i rozwiązania
Uszkodzony przewód zasilający
Nie używaj urządzenia. Przewód musi zostać wymieniony przez wykwalifikowanego technika.
str. 3Konserwacja i reset
- Regularnie czyść łopatki wentylatora wilgotną szmatką, aby zapobiec gromadzeniu się kurzu. str. 3
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 120VAC / 60Hz / 1.38A | Wymagane parametry sieci elektrycznej | str. 3 |
| Prędkość obrotowa | 1017 - 1330 RPM | Zakres prędkości obrotowej (Low - High) | str. 3 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Zasady bezpieczeństwa str. 2
- Specyfikacja i obsługa str. 3
- Gwarancja str. 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje

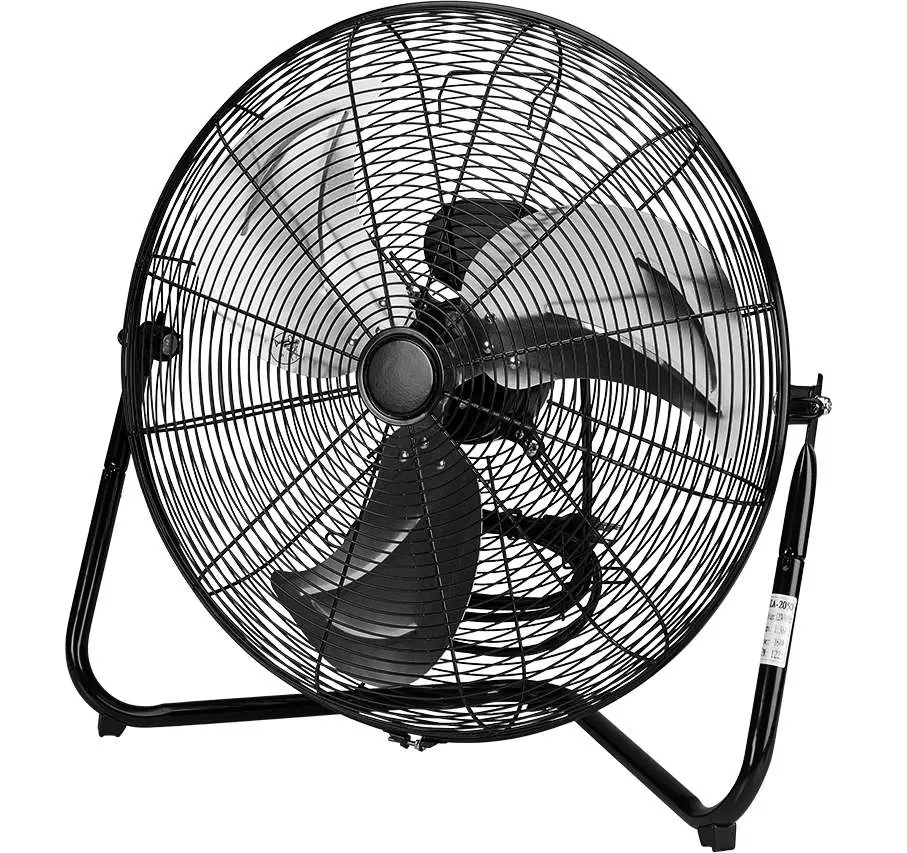

Wentylator podłogowy Central Machinery 20-Inch High Velocity (model 57880) jest przeznaczony wyłącznie do użytku domowego w suchych pomieszczeniach. Przed przystąpieniem do użytkowania należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć ryzyka porażenia prądem lub pożaru. Urządzenie wymaga montażu na stabilnej powierzchni i nie powinno być używane w pobliżu źródeł wody.
Montaż i obsługa
Montaż urządzenia jest prosty i nie wymaga skomplikowanych narzędzi:
- Montaż: Wsuń wentylator w uchwyt podstawy, aż przyciski zatrzasną się na swoim miejscu.
- Uruchomienie: Podłącz urządzenie do gniazdka 120VAC, 60Hz.
- Regulacja prędkości: Użyj przełącznika z tyłu urządzenia: 0 (wyłączony), 1 (niska), 2 (średnia), 3 (wysoka).
- Regulacja kąta: Głowicę wentylatora można przechylać w zależności od potrzeb.
Konserwacja i bezpieczeństwo
Regularna konserwacja zapewnia bezpieczną pracę urządzenia:
- Przed każdym użyciem: Sprawdź stan techniczny wentylatora, w tym czy nie ma poluzowanych elementów, pęknięć lub uszkodzonego przewodu zasilającego.
- Czyszczenie: Regularnie usuwaj kurz z łopatek wentylatora za pomocą wilgotnej szmatki. Przed ponownym użyciem upewnij się, że urządzenie jest całkowicie suche.
- Ostrzeżenia: Nie używaj wentylatora w oknach (ryzyko deszczu), w łazienkach ani w pobliżu źródeł wody. Osoby z rozrusznikami serca powinny zachować ostrożność ze względu na pola elektromagnetyczne.
- Serwis: W przypadku uszkodzenia przewodu zasilającego lub wystąpienia nietypowych wibracji, urządzenie musi zostać naprawione przez wykwalifikowanego technika. Części zamienne nie są dostępne dla tego modelu.
Dane techniczne
Urządzenie pracuje przy zasilaniu 120VAC / 60Hz. Pobór prądu wynosi 1.38A. Prędkość obrotowa wentylatora jest regulowana w trzech stopniach: 1017 RPM (niska), 1156 RPM (średnia) oraz 1330 RPM (wysoka).
Informacje o producencie
Harbor Freight Tools
Praktyczna pomoc
Typowe problemy
Wentylator nie działa
Sprawdź, czy wtyczka jest poprawnie włożona do gniazdka 120V oraz czy przełącznik z tyłu jest ustawiony na pozycję 1, 2 lub 3.
Nietypowe wibracje lub hałas
Wyłącz urządzenie, odłącz od zasilania i sprawdź, czy wszystkie elementy są dokręcone i czy łopatki nie są uszkodzone.
Przed użyciem
- Sprawdź, czy wentylator jest kompletny i nieuszkodzony.
- Upewnij się, że wentylator stoi na stabilnej powierzchni.
- Sprawdź, czy przewód zasilający nie jest uszkodzony.
- Upewnij się, że w pobliżu nie ma źródeł wody.
Ilustracje i schematy

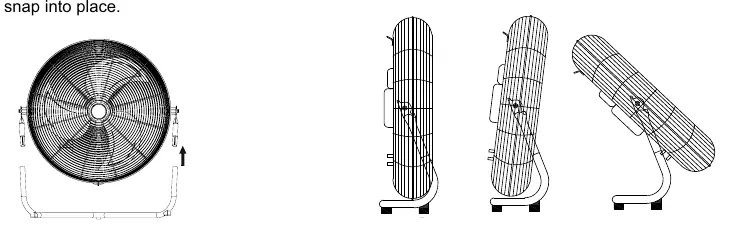

- Rysunek montażowy pokazuje sposób wpięcia wentylatora w podstawę.
- Schemat pokazuje zakres regulacji kąta nachylenia głowicy wentylatora.
Zgodność modelu
- Urządzenie przeznaczone wyłącznie do użytku domowego.
- Nie używać z zewnętrznymi regulatorami prędkości (solid-state speed control devices).
