Instrukcja obsługi wiertarko-wkrętarki akumulatorowej Warrior 18V 3/8"
Szybki przewodnik po instrukcji obsługi wiertarko-wkrętarki akumulatorowej Warrior 18V 3/8" (model 58389). Dowiedz się, jak bezpiecznie ładować akumulator, wymieniać wiertła, obsługiwać urządzenie oraz rozwiązywać typowe problemy...
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wiertarko-wkrętarka Warrior 18V 3/8" to narzędzie akumulatorowe. Ładowanie akumulatora trwa 3-5 godzin. Przed użyciem należy ustawić przełącznik kierunku obrotów w pozycji środkowej, aby zablokować spust. str. 6, 8, 9
Najważniejsze czynności
- Ładowanie akumulatora str. 6
- Instalacja wiertła str. 8
Pierwsze uruchomienie
- Przygotowanie do pracy str. 8
Problemy i rozwiązania
Narzędzie nie startuje
Sprawdź połączenie akumulatora, naładowanie lub stan techniczny (szczotki/spust).
str. 10Konserwacja i reset
- Konserwacja str. 10
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie akumulatora | 18V | Napięcie znamionowe | str. 6 |
| Prędkość bez obciążenia | 0-900/min | Prędkość obrotowa | str. 6 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Spis treści str. 2
- Specyfikacje str. 6

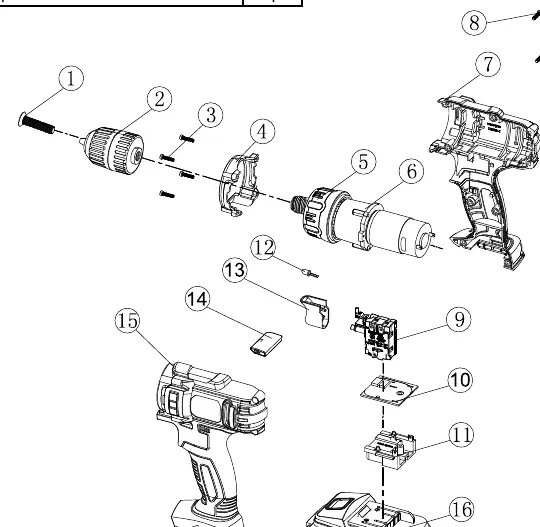

- Schemat części str. 11
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

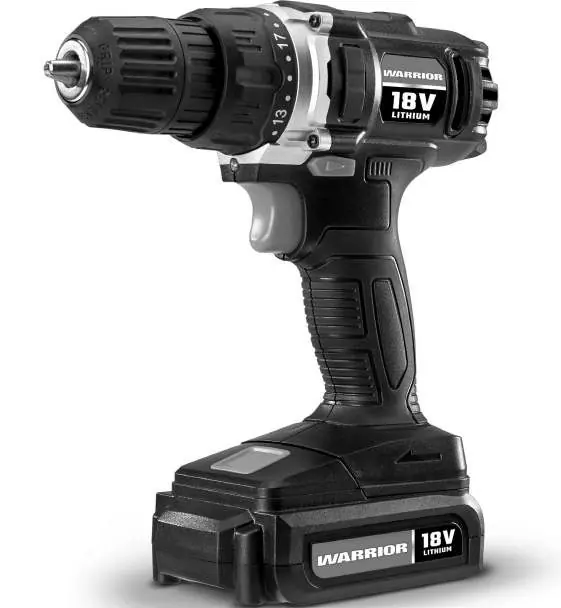

Wiertarko-wkrętarka Warrior 18V to narzędzie akumulatorowe przeznaczone do wiercenia i wkręcania. Przed użyciem należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, w tym z ostrzeżeniami dotyczącymi akumulatorów litowo-jonowych. Narzędzie nie jest zabawką i powinno być przechowywane poza zasięgiem dzieci.
Ładowanie akumulatora
Akumulator wymaga ładowania w temperaturze od 50 do 104°F (10-40°C). Pełne naładowanie rozładowanego akumulatora zajmuje od 3 do 5 godzin. Czerwona dioda LED na akumulatorze świeci się podczas ładowania i gaśnie po jego zakończeniu. Nie należy ładować akumulatora dłużej niż 5 godzin, aby uniknąć uszkodzenia ogniw.
Wymiana wierteł
Przed wymianą wiertła należy upewnić się, że przełącznik kierunku obrotów znajduje się w pozycji środkowej (blokada), a akumulator został wyjęty. Aby otworzyć uchwyt bezkluczykowy, należy przytrzymać pierścień za kołnierzem i obracać kołnierz w lewo. Po włożeniu wiertła należy dokręcić uchwyt w prawo, aż wiertło zostanie pewnie zamocowane.
Obsługa urządzenia
Przełącznik kierunku obrotów służy do wyboru kierunku wiercenia lub wkręcania. Pozycja środkowa blokuje spust. Podczas pracy należy używać odpowiedniego ustawienia momentu obrotowego (1-20 dla wkrętów, ikona wiertła dla wiercenia). Należy unikać nadmiernego nacisku na narzędzie – wiertło powinno wykonywać pracę samodzielnie.
Konserwacja i bezpieczeństwo
Po każdym użyciu należy przetrzeć narzędzie czystą szmatką. Należy regularnie sprawdzać stan akumulatora i narzędzia pod kątem uszkodzeń. W przypadku wystąpienia nietypowych dźwięków lub wibracji, należy przerwać pracę i sprawdzić stan techniczny urządzenia. Akumulatory litowo-jonowe należy utylizować zgodnie z lokalnymi przepisami.
Informacje o producencie
Harbor Freight Tools
Praktyczna pomoc
Typowe problemy
Narzędzie nie uruchamia się
Sprawdź, czy akumulator jest prawidłowo włożony i naładowany. Jeśli problem nadal występuje, może to oznaczać uszkodzenie wewnętrzne lub zużycie szczotek.
Narzędzie pracuje wolno
Nie forsuj narzędzia; pozwól mu pracować w jego własnym tempie. Sprawdź, czy akumulator nie jest zużyty.
Przegrzewanie się
Upewnij się, że otwory wentylacyjne nie są zablokowane. Pozwól narzędziu pracować w jego tempie i używaj ostrych wierteł.
Przed użyciem
- Sprawdź, czy akumulator jest naładowany i nieuszkodzony.
- Upewnij się, że wiertło jest ostre i odpowiednio zamocowane.
- Sprawdź, czy obszar roboczy jest czysty i dobrze oświetlony.
- Upewnij się, że przełącznik kierunku obrotów działa poprawnie.
- Załóż okulary ochronne.
Ilustracje i schematy
- Uchwyt bezkluczykowy: służy do mocowania wierteł.
- Pierścień regulacji momentu obrotowego: pozwala dostosować siłę dokręcania.
- Przełącznik kierunku obrotów: wybór kierunku pracy lub blokada spustu.
- Spust: włącza i wyłącza narzędzie oraz aktywuje światło robocze.
Zgodność modelu
- Używaj tylko akumulatorów Warrior 18V Li-ion.
- Nie używaj wierteł większych niż 3/8 cala.
- Nie używaj przedłużaczy z ładowarką.
