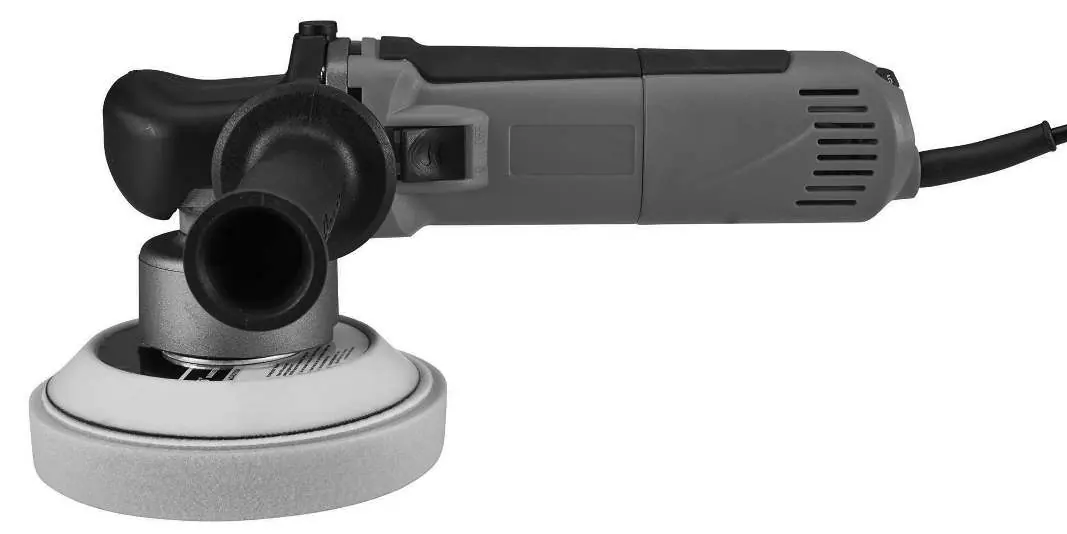

Instrukcja obsługi polerki Bauer 1814E-B
Szybki przewodnik po instrukcji obsługi polerki Bauer 1814E-B. Dowiedz się, jak bezpiecznie montować akcesoria, polerować powierzchnie, dbać o urządzenie i rozwiązywać typowe problemy techniczne.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Polerka Bauer 1814E-B to narzędzie elektryczne przeznaczone do polerowania i szlifowania. Przed użyciem należy zamontować uchwyt boczny, upewnić się, że akcesoria są sprawne i używać odpowiedniego sprzętu ochronnego. str. 1, 9, 10
Najważniejsze czynności
- Montaż uchwytu bocznego str. 9
- Polerowanie powierzchni str. 11
Pierwsze uruchomienie
- Sprawdź stan urządzenia, zamontuj uchwyt boczny, upewnij się, że wyłącznik jest wyłączony, podłącz do zasilania. str. 9, 10
Problemy i rozwiązania
Narzędzie nie startuje
Sprawdź zasilanie, wyłącznik termiczny lub szczotki.
str. 13Konserwacja i reset
- Wyczyść otwory wentylacyjne sprężonym powietrzem, sprawdzaj stan szczotek i kabla. str. 12
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Prędkość bez obciążenia | 6,400 OPM | Maksymalna prędkość oscylacji | str. 9 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Spis treści str. 2
- Specyfikacja str. 9
- Instrukcja polerowania str. 11
- Schemat części str. 15
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy polerki Bauer 1814E-B. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć porażenia prądem, pożaru lub poważnych obrażeń ciała. Urządzenie jest przeznaczone wyłącznie do polerowania i szlifowania. Należy zawsze używać odpowiedniego sprzętu ochronnego, takiego jak okulary ochronne i maska przeciwpyłowa.

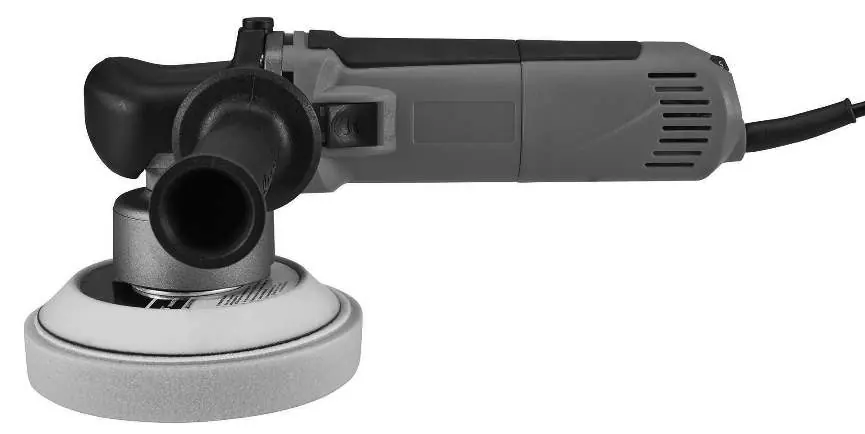

Opis urządzenia i funkcje
Polerka wyposażona jest w:
- Włącznik (Switch)
- Regulację prędkości (Speed Control)
- Uchwyt boczny (Side Handle)
- Bonetę/pad polerski (Bonnet)
Montaż i przygotowanie
Przed rozpoczęciem pracy należy upewnić się, że urządzenie jest odłączone od zasilania. Uchwyt boczny można zamontować po obu stronach obudowy przekładni, wkręcając go w odpowiednie miejsce. Akcesoria (pady, tarcze) muszą być przystosowane do prędkości co najmniej 6400 OPM, mieć średnicę do 6 cali (150 mm) i gwint 5/16"-24 UNF. Do montażu akcesoriów należy użyć dołączonego klucza, aby zablokować wrzeciono.
Instrukcja polerowania
Przed polerowaniem należy dokładnie umyć powierzchnię. Nałóż niewielką ilość wosku na czysty pad piankowy. Nie nakładaj wosku bezpośrednio na powierzchnię pojazdu. Podczas pracy trzymaj narzędzie obiema rękami. Pad powinien lekko dotykać powierzchni (płasko). Po nałożeniu wosku i jego wyschnięciu, wymień pad na bonetę polerską, aby wypolerować powierzchnię.
Instrukcja szlifowania
Wyczyść powierzchnię z zanieczyszczeń. Zamontuj tarczę szlifierską o odpowiedniej gradacji. Po uruchomieniu narzędzia i osiągnięciu pełnej prędkości, delikatnie przyłóż je do powierzchni. Nie wywieraj nadmiernego nacisku; pozwól narzędziu pracować własnym tempem. Regularnie sprawdzaj zużycie tarczy.
Konserwacja i czyszczenie
Przed każdą konserwacją odłącz urządzenie od zasilania. Regularnie sprawdzaj stan kabla, obudowy i akcesoriów. Po użyciu przetrzyj obudowę czystą szmatką. Okresowo wydmuchuj pył z otworów wentylacyjnych silnika za pomocą sprężonego powietrza. Wszelkie naprawy wewnętrzne powinny być wykonywane przez wykwalifikowanego technika.
Rozwiązywanie problemów
Jeśli narzędzie nie uruchamia się, sprawdź podłączenie do zasilania, bezpieczniki lub wyłącznik termiczny. W przypadku przegrzewania się, upewnij się, że otwory wentylacyjne nie są zablokowane i nie forsujesz narzędzia. Jeśli wydajność spada, sprawdź stan szczotek węglowych.
Dane techniczne
- Zasilanie: 120VAC / 60Hz / 5.7A
- Prędkość bez obciążenia: 6,400 OPM
- Gwint wrzeciona: 5/16" - 24 UNF
- Maksymalna średnica akcesoriów: 6" (150mm)
Informacje o producencie
Harbor Freight Tools
Praktyczna pomoc
Typowe problemy
Narzędzie nie uruchamia się
Sprawdź, czy kabel jest podłączony, czy w gniazdku jest prąd, czy nie zadziałał wyłącznik termiczny lub czy szczotki węglowe nie są zużyte.
Narzędzie przegrzewa się
Nie forsuj narzędzia, wyczyść otwory wentylacyjne sprężonym powietrzem i upewnij się, że używasz odpowiedniego przedłużacza.
Narzędzie działa wolno
Zmniejsz nacisk na narzędzie i sprawdź, czy przedłużacz nie jest zbyt długi lub ma zbyt mały przekrój.
Przed użyciem
- Sprawdź, czy urządzenie nie jest uszkodzone (kabel, obudowa).
- Upewnij się, że wyłącznik jest w pozycji wyłączonej przed podłączeniem do prądu.
- Załóż okulary ochronne i środki ochrony słuchu.
- Upewnij się, że akcesoria są sprawne i odpowiednio zamocowane.
- Upewnij się, że miejsce pracy jest czyste i dobrze oświetlone.
Parametry w praktyce
- 120VAC / 60Hz / 5.7A
- Wymagane parametry zasilania elektrycznego.
Ilustracje i schematy

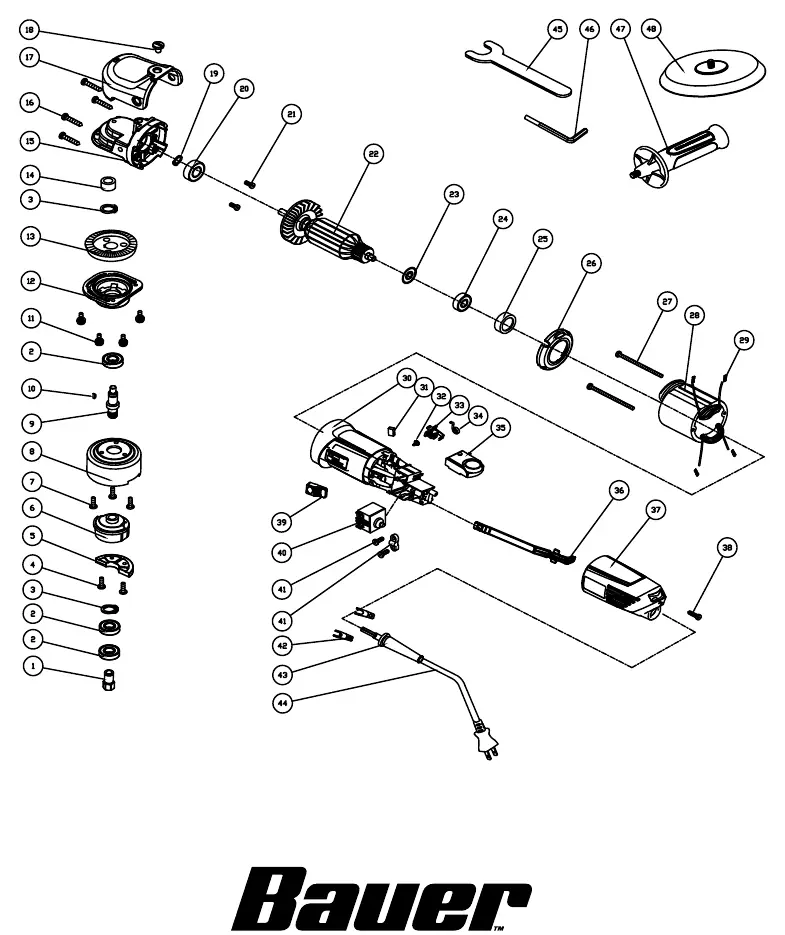

- Schemat montażu (Assembly Diagram) pokazuje rozłożenie wszystkich części urządzenia.

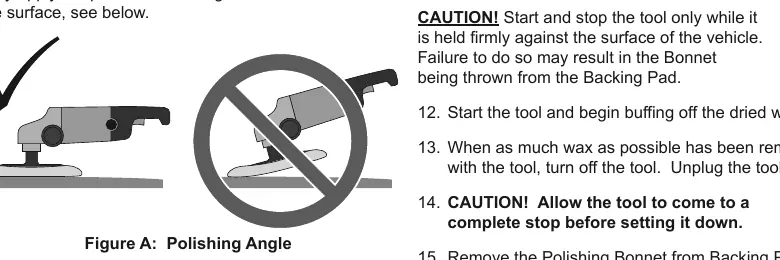

- Rysunek polerowania (Figure A) ilustruje prawidłowy kąt przyłożenia pada do powierzchni (płasko).
Zgodność modelu
- Używaj tylko akcesoriów o średnicy do 6 cali (150 mm).
- Akcesoria muszą być przystosowane do prędkości co najmniej 6400 OPM.
