Kompletny przewodnik po montażu, obsłudze i konserwacji wózków transportowych Daytona 3600 lb Pinch Weld Vehicle Dollies (model DPD-180). Dowiedz się, jak bezpiecznie podnosić pojazdy i korzystać z urządzenia.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wózki Daytona DPD-180 służą do transportu pojazdów po ich podniesieniu. Wymagają montażu kółek i siodła przed użyciem. Należy używać ich w parach na twardym, równym podłożu. str. 1, 5
Najważniejsze czynności
- Montaż kółek do podstawy str. 4
- Pozycjonowanie pod pojazdem str. 5
Pierwsze uruchomienie
- Zmontuj wózek zgodnie z instrukcją na stronie 4, upewniając się, że wszystkie śruby są dokręcone. str. 4
Problemy i rozwiązania
Uszkodzone lub brakujące części
Nie używaj wózka. Skontaktuj się z obsługą techniczną Harbor Freight.
str. 1, 6Konserwacja i reset
- Smarowanie łożysk obrotowych kółek str. 6
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Rated Capacity | 3600 lb (1800 lb each) | Maksymalne obciążenie | str. 3 |
Gdzie szukać w PDF
- Instrukcje bezpieczeństwa str. 2, 3
- Instrukcja montażu str. 4, 5
- Lista części str. 7
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wózki transportowe Daytona 3600 lb Pinch Weld Vehicle Dollies (DPD-180) służą wyłącznie do transportu pojazdów po ich uprzednim podniesieniu. Urządzenie musi być używane w parach na twardej, równej i stabilnej powierzchni. Maksymalna nośność zestawu wynosi 3600 lb (1800 lb na wózek). Przed użyciem należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, aby uniknąć poważnych obrażeń ciała lub uszkodzenia mienia.
Specyfikacja techniczna
- Nośność znamionowa: 3600 lb (1800 lb na wózek)
- Regulowana wysokość: 10" - 14"
- Regulowana szerokość siodła: 0" - 1"
Montaż
- Przygotuj płaską, twardą i czystą powierzchnię do montażu.
- Przymocuj kółka do podstawy za pomocą śrub (x4), podkładek (x8) i nakrętek (x4). Pamiętaj o umieszczeniu jednej podkładki pod łbem śruby, a drugiej między nakrętką a płytą kółka.
- Zmontuj głowicę siodła (Saddle Head) z prowadnicą (Saddle Head Slide) przy użyciu śrub i nakrętek siodła.
- Wsuń zmontowane siodło do podstawy, wyrównaj otwory i zabezpiecz je za pomocą zawleczki (Lock Pin) oraz zabezpieczenia drutowego (Loop Wire Lock).
- Zabezpiecz łańcuch, mocując jeden koniec do zawleczki, a drugi do metalowego uchwytu na podstawie.
Obsługa
- Podnieś pojazd na wysokość umożliwiającą wsunięcie wózków pod spód.
- Umieść po jednym wózku z każdej strony pojazdu pod progiem (pinch weld).
- Wyjmij zawleczkę, ustaw siodło na odpowiedniej wysokości, włóż zawleczkę z powrotem i zabezpiecz ją.
- Poluzuj śruby siodła, aby otworzyć je na szerokość odpowiadającą progowi pojazdu.
- Powoli opuszczaj pojazd, upewniając się, że progi są prawidłowo ustawione w otworach siodeł.
- Po całkowitym opuszczeniu pojazdu, dokręć śruby siodła, aby zabezpieczyć pojazd na wózkach.
- Zablokuj kółka, naciskając wszystkie blokady do pozycji ON przed rozpoczęciem transportu.
Konserwacja
- Przed każdym użyciem: Sprawdź ogólny stan wózka. Szukaj pęknięć, wygięć, luźnych lub brakujących części. Nie używaj uszkodzonego sprzętu.
- Po każdym użyciu: Wytrzyj wózek czystą szmatką i przechowuj w suchym, bezpiecznym miejscu, niedostępnym dla dzieci.
- Okresowo: Smaruj łożyska obrotowe kółek przez smarowniczki.
Informacje o producencie
Harbor Freight Tools
Praktyczna pomoc
Typowe problemy
Wózek nie toczy się płynnie lub utyka
Upewnij się, że powierzchnia jest twarda, płaska i czysta. Wózki nie są przeznaczone do pracy na miękkich podłożach, linoleum czy drewnie, gdzie koła mogą się wbijać.
Trudności z dopasowaniem siodła do progu pojazdu
Poluzuj śruby siodła przed opuszczeniem pojazdu, aby otworzyć je szerzej. Po osadzeniu pojazdu na siodłach, dokręć śruby, aby unieruchomić ładunek.
Przed użyciem
- Sprawdź, czy wszystkie śruby i nakrętki są dokręcone.
- Upewnij się, że powierzchnia robocza jest twarda i równa.
- Sprawdź, czy nośność pojazdu nie przekracza 3600 lb.
- Załóż okulary ochronne i rękawice robocze.
- Upewnij się, że w pobliżu nie ma osób postronnych ani dzieci.
Parametry w praktyce
- Rated Capacity
- Maksymalne dopuszczalne obciążenie: 3600 lb dla pary wózków (1800 lb na jeden wózek).
- Adjustable Height
- Zakres regulacji wysokości siodła od 10 do 14 cali.
- Adjustable Saddle Width
- Zakres szerokości uchwytu siodła od 0 do 1 cala, pozwalający na dopasowanie do różnych grubości progów.
Ilustracje i schematy

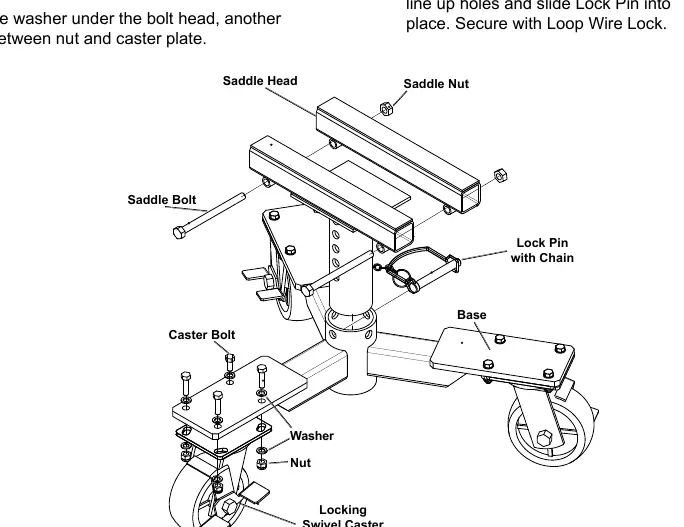

- Rysunek montażowy pokazuje kolejność łączenia podstawy, kółek, siodła i zawleczek.

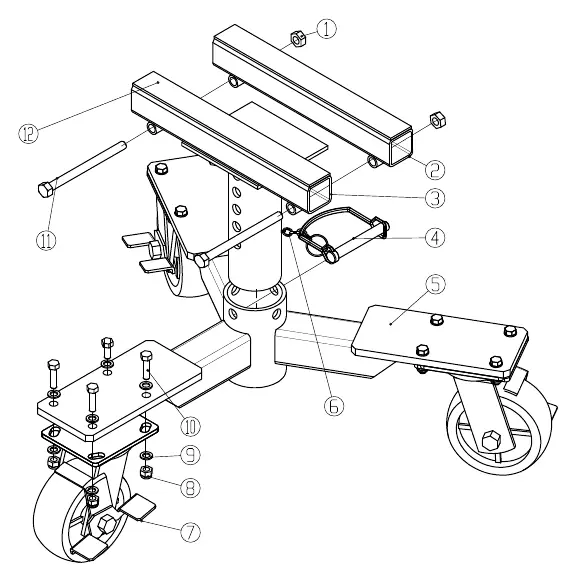

- Schemat części wskazuje na konieczność użycia podkładek po obu stronach płyty kółka.
Zgodność modelu
- Produkt przeznaczony wyłącznie do transportu pojazdów.
- Nie używać do celów lotniczych.
- Używać wyłącznie w parach.
